模擬量在PLCxitongzhongyouzhefeichangguangfandeyingyong，tebieshizaiguochengkongzhixitongzhong。moniliangshiyizhonglianxubianhuadeliang
，yinci，tadeshiyongduixiangyeshigezhonglianxubianhuadeliang，biruwendu、壓力、濕度
、流量

、轉速，距離等等。本文就LTF激光測距傳感器模擬量的使用方法與大家進行分享。



應用案例分享



應用場合：

客戶需要實時測量激光測距傳感器與被測物的距離，這時需要將模擬量信號接入客戶的係統中，要求4－20ma輸出。



產品配置：

激光測距：LTF12IC2LDQ

輸出：4－20ma

CPU：西門子S7－1500

PLC遠程分站：ET 200SP，LTF12是接在該遠程分站上的模擬量輸入模塊上
，型號為：4XI 2－／4－線標準型。

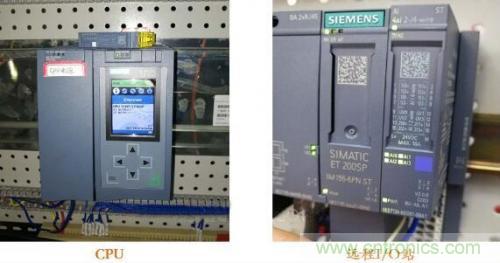

▲客戶現場配置

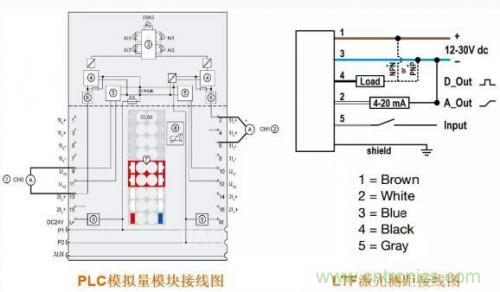

▲接線方案



▲現場接線



選擇模擬量輸入通道0：白線為激光測距電流輸出線，藍線為電源0V。

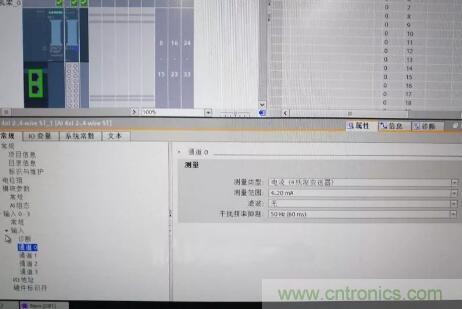

▲PLC模擬量模塊配置





▲LTF激光測距：設置模擬量輸出量程範圍為50mm——5m。

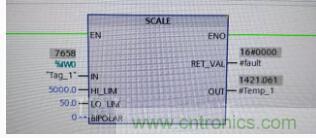

▲PLC編程：使用SCALE功能塊，成功讀取顯示實際距離。



LTF激光測距與PLC成功配置完成
，當前距離值正確的傳送給了PLC係統。
