【特點】

1.根據2相數字信號輸出可以檢測出旋轉（移動）的方向和位置

NJL5820R和推薦的反射板（條紋鏡）組合可以獲得90度相移的2相數字信號
，從而能夠簡單檢測出旋轉（移動）的方向和位置。

檢測出2相信號的上升和下降，就可以獲得反射板圖案周期的1/4分辨率
，比條紋鏡的物理測量精度有著更高精度的測量。

2.包含發光元件（LED）驅動電流在內

，低消耗電流設計

NJL5820R是組合了高靈敏度、低消耗電流的受光IC和高輸出紅外LED，實現了電池供電設備也可使用的低消耗電流性能。僅需市場產品1/5左右的驅動電流就可工作。

3.傳感器有強穩健性（Robust），對條紋鏡之間距離的變動能保持相對穩定的檢測性能

在檢測直線移動和旋轉時的位置時
，很難保持傳感器和條紋鏡之間的距離不變。NJL5820R則ze是shi當dang傳chuan感gan器qi和he條tiao紋wen鏡jing之zhi間jian距ju離li發fa生sheng變bian動dong的de情qing況kuang下xia
，其qi受shou光guang元yuan件jian也ye能neng夠gou檢jian測ce到dao經jing反fan射she板ban反fan射she的de反fan射she光guang
，並bing將jiang產chan生sheng的de光guang電dian流liu作zuo為wei後hou段duan比bi較jiao器qi的de基ji準zhun電dian壓ya，這zhe樣yang既ji保bao持chi了le對dui距ju離li變bian動dong的de相xiang對dui穩wen定ding性xing，Duty和相位差也基本沒有波動。

4.不受磁場幹擾

因為是光學模式的傳感器，所以不會受到來自電機磁場的幹擾。在安置傳感器時不用考慮安裝位置，並且設計時也無需進行磁場分析。

NJL5820R

【檢測旋轉和移動的產品係列】

【推薦反射板（條紋鏡）】

條紋鏡

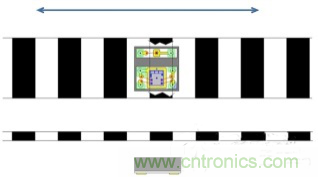

【檢測方法圖示】

【性能指標】

●小型薄型封裝 ： 2.6 x 2.5 x 0.8mm

●2相數字信號輸出 ： A
，B相

●增量輸出方式

●分辨率 ： 50.8LPI （Lines Per Inch）

●工作電壓範圍 ： 2.8V to 5.5V

●工作溫度範圍 ： -30℃ to 85℃

【應用】

●檢測聚焦環的旋轉

●檢測操縱盤的旋轉

●簡易編碼器
