對於更高係統整合度的需求持續增加，這不隻促使傳統的組裝服務供貨商，也推動半導體公司開發更創新和更先進的封裝技術。 最具前景且最具挑戰性的技術之一就是采用矽通孔（TSV）的三維積體（3DIC）。 3DIC技術現在已被廣泛用於數字IC（例如，內存IC

、影像傳感器和其他組件的堆棧）中，其設計和製造方法已經在數字世界中獲得成功證明。 接下來，設計者要如何將3DIC技術成功導入以模擬和混合訊號為主的的傳感器IC中？



在今日，走在前麵的模擬和混合訊號IC開發商已開始意識到采用模擬3DIC設計的確能帶來實質好處。 智能傳感器和傳感器接口產品鎖定工業4．0、智能城市或物聯網（IoT）中的各種應用。 在各種芯片堆棧技術中，TSV和背麵重新布局層（BRDL）可用來替代傳統金線接合，此技術的用處極大。



3D積體技術，特別是來自領導晶圓代工業者的特殊模擬TSV技術，在結合正麵或背麵重新布局層（RDL）後，由於互連更短且能實現更高的整合度
，因此能以更小的占板麵積提供更多功能。 特別是小尺寸的TSV封裝技術（總高度在0．32mm範圍內）能解決智能手表或智能眼鏡等穿戴式裝置的的小尺寸需求。



在不同的芯片或技術組合中，TSV技術還能提供更高水平的靈活度
，例如采用45奈米製程的數字芯片中的芯片至芯片堆棧，以及在模擬晶圓（例如180nm）中

，微機電（MEMS）組件或光傳感器和光電二極管數組的堆棧
，這隻是其中的幾個例子。



模擬3DIC技術通常是透過建造芯片正麵到IC背麵的電氣連接來實現傳感器應用。 在許多傳感器應用，例如光學

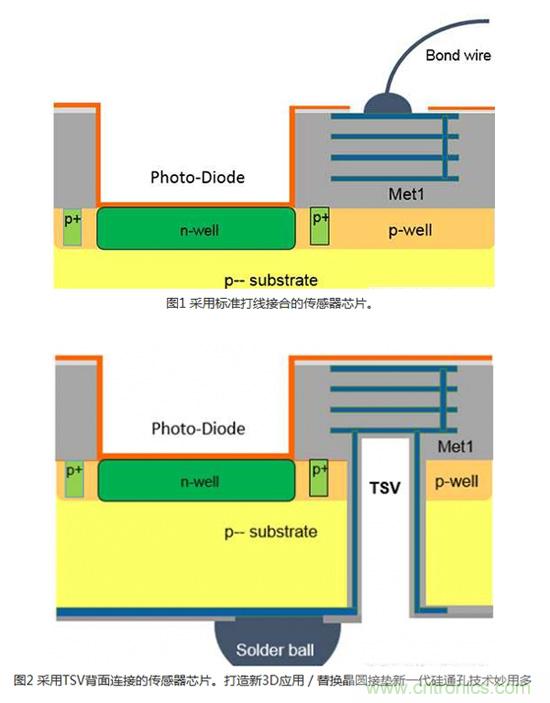

、化學、氣體或壓力傳感器中，感測區域是位在CMOS側（晶圓的頂端）。 芯片和導線架之間最常用的連接是打線接合（Wire bonding）（圖1）。 無論是使用塑料封裝，或是將裸片直接接合在印刷電路（PCB）或軟性電路板上，對於某些會將感測區域暴露出來的應用而言，打線接合並非理想的解決方案。 采用專業晶圓代工業者的專有TSV技術，可以利用TSV、背麵RDL和芯片級封裝（WLCSP）（圖2）來替代打線。





類似於半導體技術
，新的製程技術是透過使用更小的幾何形狀和設計規則（摩爾定律）提供更高的效能和更高的積體密度，下一世代的TSV技術將優於當前可用的3DIC技術。 一些專業晶圓代工業者正在開發下一世代TSV技術
，其直徑（約40μm）將大幅縮小，因此能提供更小的間距和更高的密度，同時提供相同或甚至更好的模擬效能。 這種下一代TSV技術是新3D應用的基礎，晶圓代工業者正在開發提供全新服務，像是所謂的「第三方晶圓上的接墊置換（Pad Replacement on 3rd Party Wafer）」或「主動3D中介層（Active 3D Interposer）」等。



另外，直徑和間距更為縮減的下一世代TSV技術，將能夠透過結合背麵RDL和晶圓級芯片尺寸封裝（WLCSP的）TSV，也就是所謂的3D－WLCSP來替換任何已經處理和完成的晶圓的接墊（Pad）。 即使在製造過程完成後，客戶也能夠靈活地決定產品是否應在正麵進行打線接合，或者在背麵使用WLCSP技術進行凸塊封裝。 這種新技術概念允許在任何芯片，甚至是在第三方芯片上處理TSV
，做為後處理步驟之一（後鑽孔概念）。 在TSV開發方式中

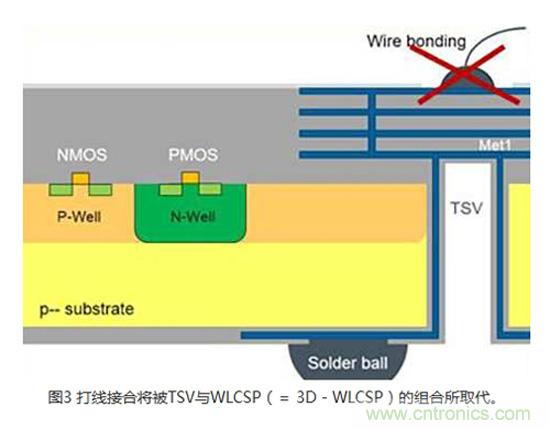

，其直徑和最小間距能極佳地匹配第三方芯片所采用製程的接墊需求（圖3）。







3DIC技術的另一個變化和極為創新的發展，是矽中介層架構（Silicon interposer architecture）。 所謂的被動3D矽中介層是用來產生一個從芯片的頂端到底部的簡單電氣連接。 所謂的主動3D矽中介層能支持實現完整CMOS設計所需製程技術的所有被動和主動組件。



晶圓代工領導廠商提供3D中介層技術，這些技術通常是基於0．18μm模擬專業製程，具有各種製程模塊，例如金屬絕緣層金屬電容（MIM cap）、高阻值多晶矽電阻（Poly resistor）
、最多六個金屬層、厚頂金屬電感（Thick top metal）等

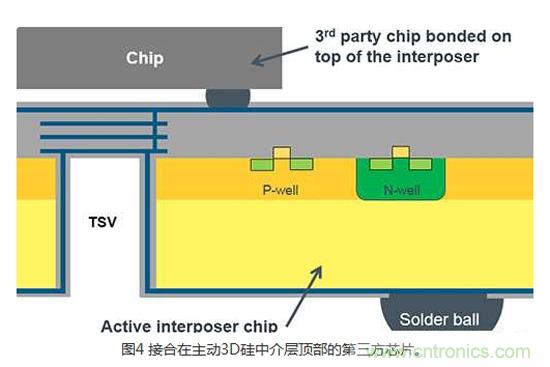

，還有更多。 主動中介層具有正麵和背麵接墊，前側接墊可用於組裝／堆棧任何種類的晶方，例如傳感器或MEMS組件
，背麵接墊則主要用於電路板層級的整合（圖4）。 提供各種尺寸閘球和間距的WLCSP技術是由晶圓廠提供的額外服務。 另一個選擇是，背麵的接墊可以用於將更遠的芯片附著於底部。







領先的模擬晶圓代工業者確實為IC開發提供了設計環境。 理想而言

，一些極少的產業基準製程開發工具包（PDK）確que實shi能neng提ti供gong創chuang建jian複fu雜za的de混hun合he訊xun號hao設she計ji所suo需xu的de全quan部bu建jian構gou區qu塊kuai，而er這zhe些xie設she計ji是shi基ji於yu專zhuan業ye晶jing圓yuan代dai工gong業ye者zhe的de先xian進jin晶jing圓yuan製zhi程cheng技ji術shu
，並bing且qie適shi用yong於yu所suo有you主zhu要yao的de先xian進jinCAD環境。



透過些微的修改，已經建立了3D積體參考設計流程，這讓設計者得以對3D積體IC係統進行全部功能和物理的驗證。 PDK有助於針對裸片尺寸、效能、良率和更短的上市時間實現更有效的設計，並為產品開發人員提供一個「首次就正確」設計的可靠途徑。





3DIC技術廣泛用於內存IC、影像傳感器及其他組件的堆棧
，並且已經在數字世界成功獲得證明。 在模擬和混合訊號主導的應用中，為客戶提供先進的3DIC技術，這是晶圓代工業者所麵臨的主要挑戰。



藉由縮小TSV直徑
、減少TSV間距，並與晶圓級芯片尺寸技術結合
，3D係統架構得以能夠取代傳統2D係統級封裝解決方案。 3DIC概念，例如接墊替代技術或主動中介層將大幅改善係統的外形尺寸、提高效能
，並有助降低物料列表成本
，這是物聯網領域中所有行動設備
、穿戴式裝置或智能傳感器裝置的關鍵所在。
