uc3842是目前應用較為廣泛的電源控製芯片。很多新手與高手都對這款芯片青睞有加，雖然uc3842看上去結構簡單，但也是存在一定複雜性的。最初開始接觸電路的朋友們不要因為這款芯片的簡易性而忽視了其中的原理哦。



本篇文章就將對uc3842當中的電壓反饋電路進行較為詳細的講解與分析，希望各位設計者們能充分理解其中的知識點。

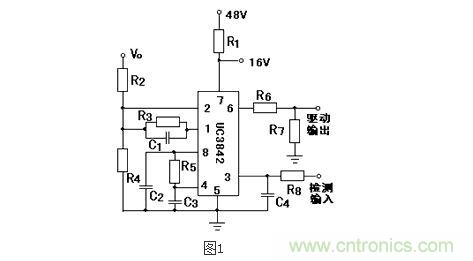

輸出電壓直接分壓作為誤差放大器的輸入

，如圖1所示。

輸出電壓vo經電阻r2、r4分壓後，得到輸出電壓的電壓采樣信號，輸入pwm控製器的電壓反饋輸入端②腳（誤差放大器的反向輸入端）。誤差放大器的正向輸入端接uc3842內部的2.5v的基準電壓。當采樣電壓小於2.5v時，誤差放大器正向和反向輸出端之間的電壓差經放大器放大後，調節輸出電壓，使得uc3842的輸出信號的占空比變大，輸出電壓上升，最終使輸出電壓穩定在設定的電壓值。電阻r3、電容c1並聯構成電流型反饋。



就像文章一開頭提到的，UC3842的(de)最(zui)大(da)優(you)點(dian)就(jiu)是(shi)簡(jian)單(dan)的(de)電(dian)路(lu)結(jie)構(gou)，其(qi)中(zhong)電(dian)壓(ya)的(de)反(fan)饋(kui)電(dian)路(lu)也(ye)同(tong)樣(yang)存(cun)在(zai)這(zhe)一(yi)優(you)點(dian)，但(dan)是(shi)其(qi)缺(que)點(dian)也(ye)同(tong)樣(yang)非(fei)常(chang)明(ming)顯(xian)
，輸(shu)入(ru)與(yu)輸(shu)出(chu)電(dian)壓(ya)無(wu)法(fa)隔(ge)離(li)

，必(bi)須(xu)進(jin)行(xing)公(gong)地(di)。開關電dian源yuan是shi出chu於yu高gao頻pin狀zhuang態tai工gong作zuo的de，因yin此ci如ru果guo采cai用yong這zhe種zhong設she計ji，那na麼me勢shi必bi將jiang對dui整zheng體ti的de布bu線xian造zao成cheng一yi定ding程cheng度du的de困kun難nan
，引yin起qi大da麵mian積ji的de電dian磁ci幹gan擾rao。所suo以yi需xu要yao設she計ji者zhe們men按an需xu進jin行xing選xuan擇ze。
