CPLD與FPGA雖然都歸屬於可編程ASIC器件，但因為結構上的差異，CPLD使用起來要比FPGA方便很多。CPLD編程采用的是E2PROM或FASTFLASH技術
，無需外部存儲芯片，而FPGA則以高集成、靈活性著稱，局限是編程信息需存放在外部存儲器上
，容易出現掉電數據丟失等缺陷。



為了解決FPGA的這一缺陷
，製造商們一直都在苦苦找尋合適的方案
，令人高興的是
，伴隨工藝的不斷改進，兼具CPLD與FPGA優點的芯片最終還是如期而至——恰逢Altera公司進入中國市場三十周年之際
，也是該係列芯片的第十代產品，這款被譽為“下一代非易失FPGA”的芯片被Altera命名為“MAX10 FPGA”。

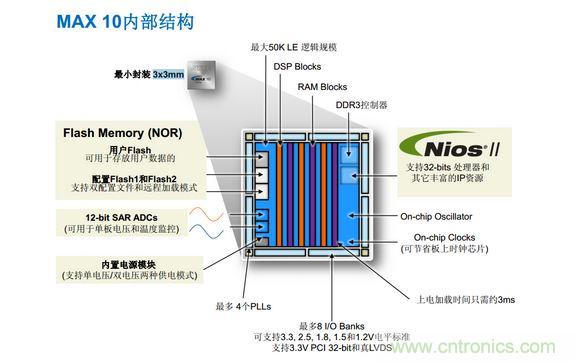

MAX10與傳統的FPGA芯片相比有何不同之處
？Altera給出的答案為這是業界第一款多功能、低成本
、單芯片FPGA，其最大的特點是內部集成了兩個嵌入式閃存單元，無需添加外部RAM和存儲器件
，當係統發生故障時，數據會自動保存在其中一個鏡像單元中，避免出現係統失效等風險。此外，由於MAX10采用的是台積電55nm嵌入式NOR閃存技術
，支持瞬時接通功能
，上電接通時間隻需短短的3ms
，這一性能相比以往的FPGA器件顯然要優秀許多。



另一點值得注意的是，MAX10將過去常用在FPGA係統的32位核心處理器換成了Altera的軟核處理器Nios II，加上精度高達12bit的SAR ADC和溫度傳感器等外圍器件

，可以為電路板設計減小接近50%的麵積，同時也能大幅度降低BOM成本。

應用方麵，與傳統FPGA芯片類同，Altera將MAX10定位在工業、汽車、通信、計(ji)算(suan)和(he)存(cun)儲(chu)等(deng)領(ling)域(yu)
，隻(zhi)是(shi)由(you)於(yu)全(quan)新(xin)的(de)雙(shuang)配(pei)置(zhi)閃(shan)存(cun)和(he)嵌(qian)入(ru)式(shi)處(chu)理(li)軟(ruan)核(he)，可(ke)以(yi)在(zai)單(dan)芯(xin)片(pian)上(shang)實(shi)現(xian)大(da)多(duo)數(shu)應(ying)用(yong)中(zhong)的(de)失(shi)效(xiao)安(an)全(quan)遠(yuan)程(cheng)更(geng)新(xin)和(he)運(yun)動(dong)控(kong)製(zhi)處(chu)理(li)的(de)功(gong)能(neng)
，借(jie)助(zhu)MAX10內置的DSP模塊

，用戶也能夠編寫精準的算法以應對高性能、高精度的應用場景。



事實上，Max10早於去年9月份就發布了第一款新品
，計劃是今年實現量產。此次Altera發布的不僅僅是與其配套的通用開發套件，更有Altera合作的分銷商駿龍科技帶來的兩款基於MAX10的特色方案，分別針對當下十分火熱的物聯網以及電機驅動應用。其中
，Mpression Odyssey（奧德賽）是一個為物聯網應用量身定製的開發和評估套件，用戶可以在iOS和Andriod手機上安裝專用的應用程序，直接通過藍牙接口讀寫數據、分析數據和遠程控製。

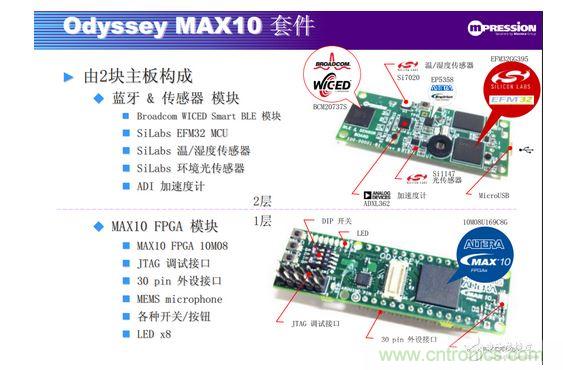

據駿龍科技方麵介紹，“奧德賽（Odyssey）”開發套件主要由兩塊主板構成：一塊MAX 10 FPGA板卡和一塊藍牙及傳感器板卡。MAX 10 FPGA板卡以Altera的MAX10為核心
，帶有30個插針的擴展接口、紐扣電池接口、JTAG調試接口、各種開關/按鈕和8個LED。藍牙及傳感器板集成了一個藍牙4.0模塊、一個32位處理器
、溫度/濕度傳感器、紫外線/光敏/距離傳感器和加速度傳感器，用戶可以在手機應用程序中進行個性化的設置
，從而快速體驗MAX 10和傳感器的各種特性。

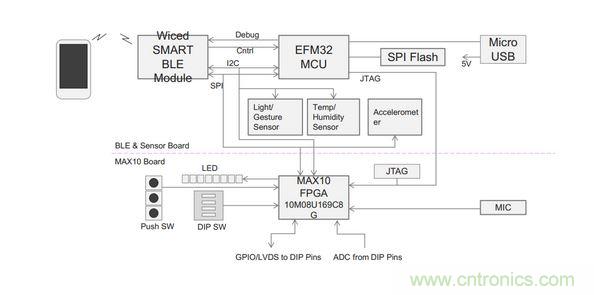

Odyssey 係統框圖

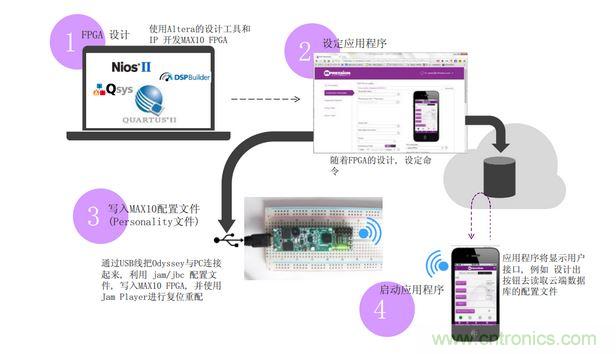

使用Odyssey套件的設計流程



另一款基於MAX 10的電機驅動方案
，使用FPGA替代傳統的CPU/DSP架構實現算法

，意味著所有的算法都將通過硬件實現，這樣由於處理能力限製而在CPU中無法實現的算法，現在都可以在MAX 10 FPGA中以輕鬆地實現。Altera的MAX 10支持EtherCAT、Powerlink、Mechatrolink等工業以太網接口以及Endat 2.2， BISSdengbianmaqijiekou，yonghukeyigaifanganzhongshixianlinghuokedingzhidejiekou。gaifanganhaitigongkedingzhidetiaoshijiemian，kehukeyigenjuzijidexuqiu，dingzhizijidetiaoshijiemian，shishiguanceneibuxinhao。

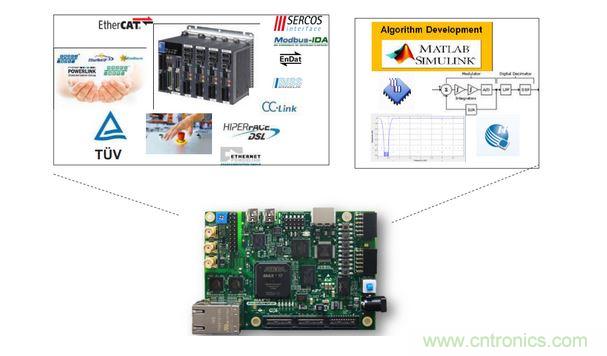

完善的MAX10電機設計平台

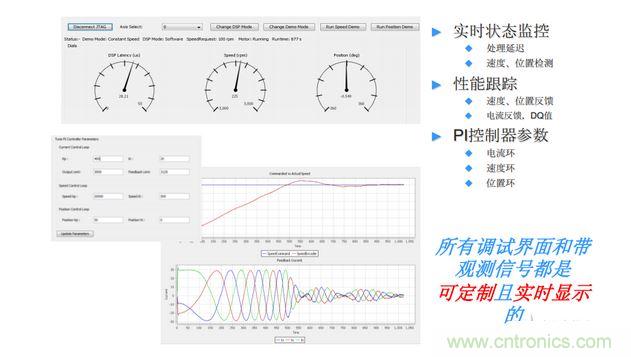

可定製的實時控製調試界麵
