隨著無線傳感器網絡技術的不斷發展，它已經被廣泛應用到工業、農業、醫療
、航空航天 以及海洋開發和探索等各個領域中
，並解決了很多工程問題。下方將介紹無線傳感器技術在工農業領域的應用。





本係統主要由無線Wi-Fi傳感器模塊、接收計算機組成。其核心部分是Wi-Fi無線傳輸模塊。無線傳感器網絡中的終端節點模塊直接和溫度傳感器節點相連接
， 通過Wi-Fi把傳感器的數據傳輸到上位機
，以進行進一步的數據處理。為了更方便地處理現場數據，本係統還設計了基於LabVIEW的上位機程序。





2.1 AX22001微處理器



本設計采用AX22001微處理器，AX22001是一款帶有TCP/IP和802.11 WLAN MAC/基帶的單芯片網絡芯片
，具有高效雙CPU架構及用於程序存儲的1MB共享內存,內嵌用於主處理器(MCPU)的64K數據存儲器及用於Wi-Fi 處理器(WCPU)的32KB數據存儲器，內建TCP/IP加速器


，符合802.11a/b/g的規範的MAC/基帶

，高速以太網MAC及豐富的通信外圍設備
，可用於各類需要接入有線/無線局域網或互聯網的設備。



2.2 DS18B20



DS18B20是一款支持單總線接口的數字式溫度傳感器，它能夠直接讀取被測物的溫度值。可以適應不同的環境需求
，其測量範圍在-55℃～+125℃， 最高分辨率為0.0625℃
，具有很強的抗幹擾能力

，讀取和寫入僅需要一根總線。DS18B20的內部存儲資源有ROM隻讀存儲器和RAM數據存儲器。 ROM 隻讀存儲器

，用於存放ID編碼，其共9個字節RAM。第1
、2個字節是溫度轉換後的數據信息
，第3和第4字節是高溫觸發器和低溫觸發器的易失性拷貝
，第5 個字節為配置寄存器，它的內容用於確定溫度值的數字轉換分辨率
，DS18B20 工作時寄存器中的分辨率轉換為相應精度的溫度數值，可以設置為9、10
、11
、12位分辨率。9位時最大轉換時間為93.75ms
，而十二位時需要 750ms。



2.3 溫度采集單元設計



溫度采集單元主要有傳感器、處理器和電源組成，傳感器18B20負責區域內溫度信息的采集和數據轉換，將溫度的傳感器信息經過A/D轉換
，得到數字信息

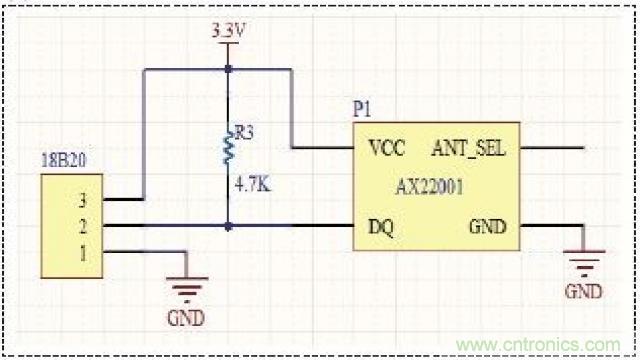

，供處理器AX22001進行處理。其原理圖如圖1所示，其中ANT_SEL引腳接天線
，用來傳送無線信號。



圖1：原理圖





本設計采用將Wi-Fi模塊配置成UDP客戶端的方式來進行數據的傳輸。編程步驟：



(1)初始化。從命令行參數讀取IP地址，並判斷IP地址是否符合要求。



(2)建立一個UDP socket。



(3)建立與服務程序的連接。與TCP協議不同
，UDP並沒有與服務程序三次握手。使用連接的UDP，kernel可以直接返回錯誤信息給用戶程序
，從而避免由於沒有接收到數據而導致調用recvfrom()一直等待下去。



(4)向服務程序發送數據。這裏的數據直接從標準輸入讀取用戶輸入。



(5)接收服務程序發回的數據。



(6)處理接收到的數據，這裏是直接輸出到標準輸出上。該程序流程圖如圖2(a)所示。



根據DS18B20的通訊協議

，主機(單片機)控製DS18B20完成溫度轉換必須經過三個步驟：每一次讀寫之前都要對DS18B20進行複位操作
，複 位成功後發送一條ROM指令，最後發送RAM指令

，這樣才能對DS18B20進行預定的操作。該流程框圖如圖2(b)所示。

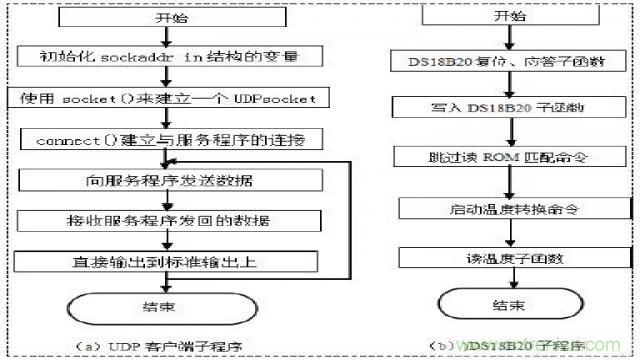

圖2：程序流程圖





本ben係xi統tong對dui一yi個ge溫wen度du傳chuan感gan器qi傳chuan輸shu的de數shu據ju進jin行xing了le測ce試shi
，得de到dao的de結jie果guo和he溫wen度du及ji所suo測ce的de結jie果guo非fei常chang接jie近jin

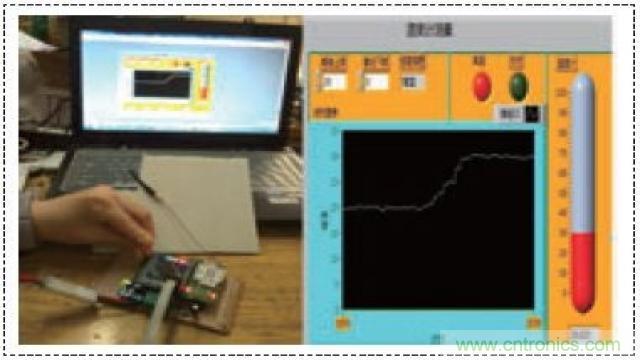

，但dan是shi其qi比bi溫wen度du計ji的de靈ling敏min度du和he分fen辨bian率lv要yao高gao很hen多duo。另ling外wai係xi統tong工gong作zuo也ye非fei常chang穩wen定ding，環huan境jing的de影ying響xiang也ye很hen小xiao。圖tu3是測試的結果

，其中20℃的時候為室溫，溫度升高是由於用手觸摸傳感器所致。





圖3：測試結果





近年來
，藍牙、Zigbee技術作為比較成熟的短距離無線網絡技術得到廣泛的應用
，但是數據傳輸距離短，速率低，部分地方結網困難。然而，隨著Wi- Fi(Wireless Fidelity,無線保真)技術的迅速推廣，在眾多短距離無線組網技術中,基於Wi-Fi的WLAN解決方案是一種必然的趨勢。Wi-Fi具有傳輸速率快

，不需要布線
，結網方便
，適合實際環境封閉、危險測量困難或者對實時溫度要求比較高的的地方等優點。



該設計還具有良好的可擴展性

，如測量濕度
，還可以增加攝像頭,實現對圖象乃至視頻信號的實時采集
、上傳。
