微波感應控製器使用直徑9厘米的微型環形天線作微波探測
，其天線在軸線方向產生一個橢圓形半徑為0～5米（可調）空間微波戒備區，當人體活動時其反射的回波和微波感應控製器發出的原微波場（或頻率）相幹涉而發生變化
，這一變化量經HT7610A 進行檢測、放大、整形
、多重比較以及延時處理後由白色導線輸出電壓控製信號。



電路原理:該gai自zi動dong燈deng可ke以yi自zi動dong識shi別bie周zhou圍wei環huan境jing光guang的de亮liang度du，能neng夠gou實shi現xian人ren來lai燈deng亮liang，人ren走zou燈deng滅mie
，不bu會hui誤wu動dong作zuo，可ke靠kao性xing高gao，而er且qie電dian路lu的de工gong作zuo狀zhuang態tai不bu會hui受shou自zi身shen燈deng光guang的de幹gan擾rao，可ke以yi廣guang泛fan地di運yun用yong在zai走zou廊lang

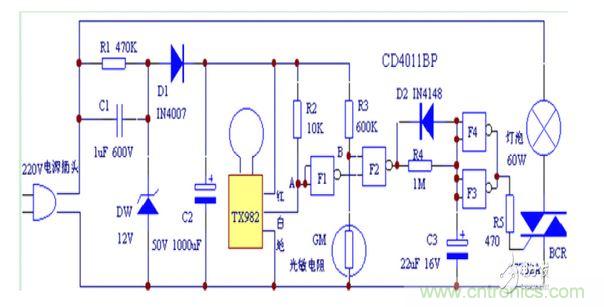

、衛生間、庭院等場合實現自動照明。自動感應燈的電路如圖1所示：由C1、C2、R1、DW、D1組成典型的電容降壓電路
，向高可靠微波感應控製器和CD4011提供11V 直流工作電壓
，CD4011BP 是COMS 四與非門集成電路，當高可靠微波感應控製器檢測到有人活動時
，白線輸出下拉電平10秒，A 點變成低電平經F1反相後變成高電平，R3和光敏電阻GM組成光控電路，白天GM 阻值較小，B 點經分壓後低於1/2電源電壓為低電平，與非門F2封鎖輸出高電平通過R4使C3上的電壓充至電源電壓
，夜晚GM 的阻值較大，B 點為高電平，此時如果有人在監控範圍內活動，F1輸出高電平，共同使F2開通輸出低電平，經F3
、F4反相後變成高電平，通過R5使雙向可控矽BCR導通，燈泡點亮。如果人員離開監控範圍，TX982停止輸出A 點重新變成高電平，經F1反相後變成低電平
，F2封鎖

，輸出高電平通過R4向C3緩慢充電，約30秒後C3上的電壓大於1/2電源電壓實F3、F4翻轉，BCR截至燈泡熄滅。該電路的可靠性較高
，站長用該電路製作的走廊燈已經可靠工作了近一年。

　　

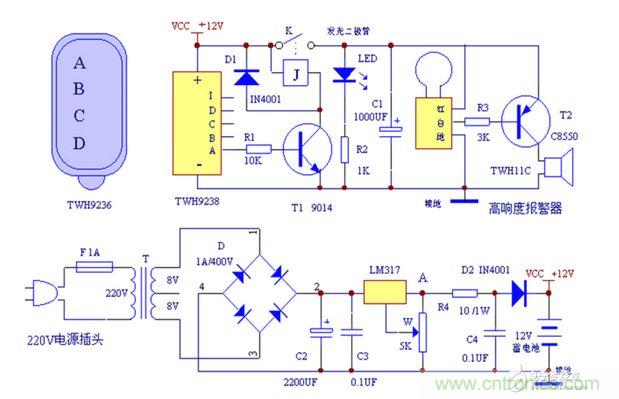

電路原理:遙控型入侵報警器如圖2所示：電源部分由12V/1.2Ah 的鉛酸蓄電池和LM317組成恒壓

、限流浮充電不間斷電源
，可以確保蓄電池隨時處於充足電狀態，能夠使報警器在市電停電的情況下正常工作。鉛酸蓄電池的浮充電壓為14.2V。LM317接成恒壓源，通過調整W 可以使輸出端A 點輸出穩定的14.9V 直流電壓。電阻R4可以限製充電電流過大，D2可以防止市電停電後蓄電池反向放電。TWH9236/9238是遙控發射、接收組件。當按下發射機TWH9236的A、B
、C、D 中的任意一個鍵時，接收機TWH9238的A、B
、C、D 輸出端也會對應輸出高電平
，並且鎖住保存輸出時的狀態。這裏將A 鍵設定為入侵報警器工作按鈕，其它的三個鍵設定為入侵報警器解除按鈕。所以隻要按下發射機A 鍵

，接收機的A 輸出端就會輸出4伏左右的高電平並保持，再按發射機B

、C
、D 按鍵的任意一個時接收機的A 輸出端又會變成低電平並保持。當A 輸出端輸出高電平時，通過電阻R1使三極管T1導通
，繼電器J 吸合，12V 正電源通過繼電器觸點加至高可靠微波感應控製器的電源端
，此時發光二極管LED 點亮，指示入侵報警器已經工作
，經過60秒(miao)高(gao)可(ke)靠(kao)微(wei)波(bo)感(gan)應(ying)控(kong)製(zhi)器(qi)初(chu)始(shi)化(hua)結(jie)束(shu)後(hou)，入(ru)侵(qin)報(bao)警(jing)器(qi)正(zheng)式(shi)工(gong)作(zuo)

，這(zhe)時(shi)隻(zhi)要(yao)有(you)人(ren)員(yuan)進(jin)入(ru)監(jian)控(kong)區(qu)域(yu)，高(gao)可(ke)靠(kao)微(wei)波(bo)感(gan)應(ying)控(kong)製(zhi)器(qi)的(de)白(bai)線(xian)輸(shu)出(chu)端(duan)就(jiu)會(hui)輸(shu)出(chu)10秒左右的下拉信號，使T2導通，高響度報警器TWH11C 就會發出120dB 刺耳的公安警報警聲。當A 輸出端輸出低電平時，繼電器J 斷開，高可靠微波感應控製器得不到工作電壓所以不工作。
