AVR係列單片機都帶有異步串行接口
，而我們現在學習的ATmega64更是有兩個串口。我們知道單片機的電平一般都是TTL電平（關於TTL電平與 CMOS電平等其他電平的區別，我們以後單獨詳解）
，而計算機的串口是RS-232電平
，這兩種電平不能互相匹配，所以如果將這兩種電平互聯，需要一個電平轉換電路，本實例中使用常用的MAX232芯片，它實現RS-232電平和TTL電平的互換。

　　

在MAX232的數據手冊中，有這個芯片的典型連接電路
，我們直接采用這種電路即可。關於MAX232的連接電路，其實非常簡單，我們隻要記住4電容（或 5電容）就可以了。這裏的4電容指的是電路中隻需要連接4個電容就可以
；至於5電容，多出來的那個電容是連接VCC和GNDzhijiandedianrong

，zhegedianrongkeyibujie，danshicongkaolvdianyuandewendingxingshanglaishuo，jianyijieshang。zhiyudianluzhongdianrongdaxiaodexuanzekeyicankaoshujushouce
，xuyaozhuyideshizheliyaoyongwujixingdianrong（不區分正負極）。電容值一般有三種選擇0.1uF、1uF
、10uF.電容值的大小會影響到端口的驅動能力
，電容大，驅動能力強，電容小
，驅動能力弱。通常使用1uF的電容就足夠了。

　　

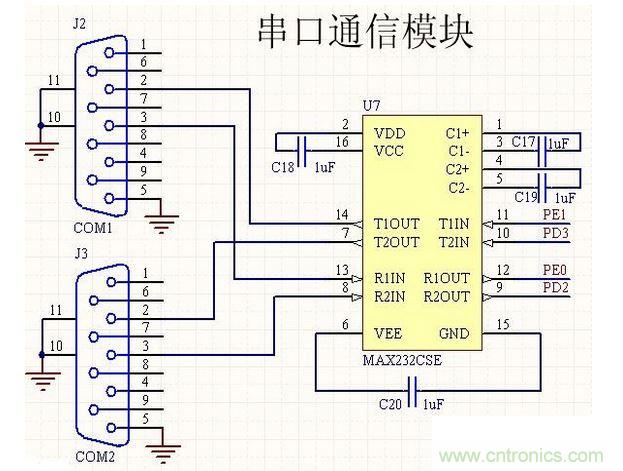

RS-232串行通信電路圖如下所示：
