DIY必備，信號尋跡能力超強的集成電路設計
發布時間：2014-03-24 責任編輯：sherryyu
【導讀】本文為大家介紹一個超簡單的集成電路信號尋跡器電路設計，隻需一片小功率集成功放電路LM386和5gedianrongjiunengzuchengzhengji，xunjinenglijiqiang，bingqiekeyihenfangbiandejianchuguzhangsuozai。youyushengyinhongliang，zaijianzhazhongfangjidifangdianlushi，haikeyiyonglabafangyin，wuxulaoguazheerji，shiyonghenfangbian。youxingqudekeyichangshizhezhizuo。
該集成電路信號尋跡器電路簡單，僅需一片小功率集成功放電路LM386和5gedianrongjiunengzuchengzhengji，erqiexunjinenglijiqiang。congtiaoxiehuiluzhigongfangdianlu，dounengfangbiandijianchuguzhangsuozai，youyushengyinhongliang，zaijianzhazhongfangjidifangdianlushi，haikeyiyonglabafangyin，wuxulaoguazheerji，shiyonghenfangbian。

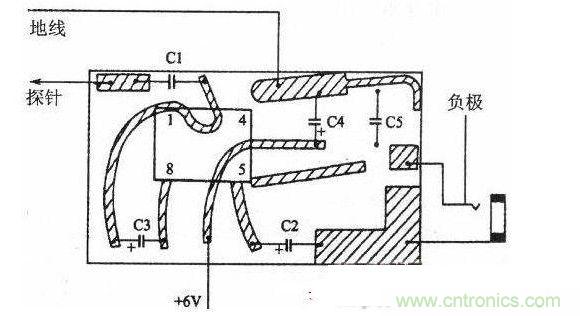

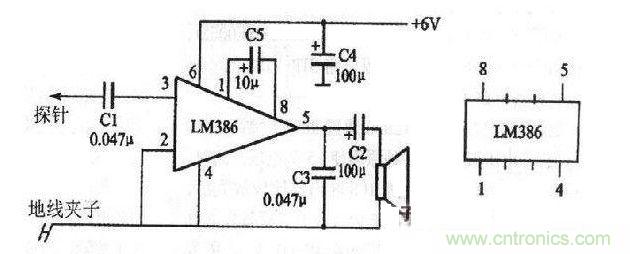

電路原理如上圖所示。Cl為隔直電容;C2是輸出電容;C3的作用是防止自激;C4是電源濾波電容。
信號經Cl從集成電路LM386的③腳輸入，由於LM386的輸入端是微電流偏置，而且有很寬的頻響，所以不需外接二極管就能完成檢波。信號經放大後由LM386⑤腳輸出。LM386的①腳和⑧腳是增益控製，直接用10μF的電容把兩腳連接起來，就可獲得最高的增益。
這款超簡單的集成電路信號尋跡器電路設計，是不是很合你的心意，如果有誰diy了實物，希望能夠大家分享下製作過程和心得！
