溫度傳感器信號調理電路的設計與實現
發布時間:2013-03-12 責任編輯:shyhuang
【導讀】本文利用幾種不同類型的傳感器進行采集,其輸出形式(電流源、電阻和熱電勢)和大小均不相同,設計了電源電路、信號轉換電路和放大抬升電路,使各種傳感器的輸出達到統一的1~5 V的標準信號。
係統組成
為了提高精度,根據被測溫度的大小選用量程接近該溫度的傳感器,3種不同溫度分別選擇不同傳感器如下。
測量1100℃的傳感器用K型熱電偶,其測量範圍:-200~1300℃,能夠滿足要求。熱電偶的熱電勢是毫伏級的,0℃時輸出為0 V,1100℃輸出45.118 7 mV;該信號為幅值比較小,且冷端(自由端)不可能恒為0℃,所以需設計冷端補償電路和放大器。
測量300℃的傳感器用Pt1000的鉑電阻,測量範圍:-50~300℃:0℃時電阻阻值1 000 Ω,300℃時電阻阻值2 120.515 Ω,反映溫度的物理量是電阻,因此需要設計電橋將電阻的變化量轉換位差模電壓的變換量,然後進行信號放大和電平抬升。
測量100℃的傳感器用AD590集成溫度傳感器,測量範圍:-50~150℃,該器件精度較高,全溫度範圍內,非線性誤差僅為±0.3℃,可充當一個高阻抗、恒流調節器,調節係數為1μA/K,即該器件在273.15 K(0℃)時輸出273.15 μA電流,溫度每升高1℃電流增加1μA;反映溫度的是電流信號,因此需要將電流轉換成電壓信號後進行信號放大和電平抬升。
電路設計
調理電路主要由電源和各個放大器以及相應的信號變換電路組成,下麵分別對各個模塊進行詳細論述。
電源電路
電源電路是讓各個模塊正常工作,係統使用了兩路恒壓源,恒壓源分別為PT1000電橋電源(9 V)和輸出抬升電源(1 V),9 V電源如圖1所示。1 V電源和9 V電源基本相同,隻是部分參數不同。電源電路中的集成運算放大器采用LM224,該芯片集成了4組運算放大器,工作電源可為單電源(12V)。

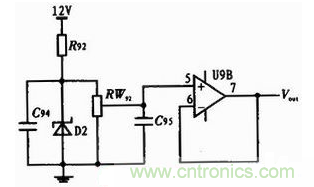

圖1:恒壓源電路圖
圖1中D2為穩壓管,9V電源選用額定擊穿電壓為9.1 V的1N4696,1 V電源選用額定擊穿電壓為1.2 V的LM385;RW92是電位器,和穩壓管並聯起到分壓的作用,滑動頭分別可得到9 V和1 V的電壓;運放在這裏是電壓跟隨器,輸出電壓和電位器滑動頭處的電壓大小相等;R92是限流電阻,和穩壓管串聯;兩個電容是退耦電容,大小0.1 μF,起到穩定電壓的作用。為了不影響穩壓管工作電阻阻值不大於500 Ω,電阻功率不小於1 W。電位器阻值不小於10 kΩ。
ADS90調理電路
AD590是shi集ji成cheng溫wen度du傳chuan感gan器qi,輸shu出chu為wei電dian流liu,相xiang當dang於yu恒heng流liu源yuan,若ruo要yao對dui此ci進jin行xing放fang大da需xu先xian轉zhuan換huan為wei電dian壓ya,可ke在zai其qi回hui路lu串chuan入ru電dian阻zu,根gen據ju歐ou姆mu定ding律lv,電dian阻zu上shang電dian壓ya的de大da小xiao可ke反fan映ying電dian流liu的de大da小xiao,也ye就jiu是shi溫wen度du的de高gao低di。圖tu2是溫度傳感器AD590的信號調理變換電路

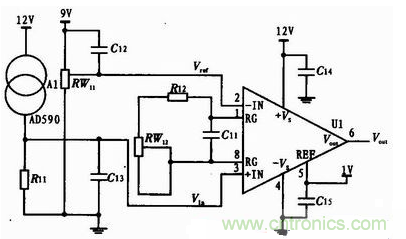

圖2:AD590信號調理變換電路

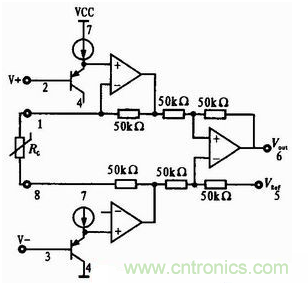

圖2中R11是采樣電阻,阻值10 kΩ,精度1‰;0 ℃時傳感器輸出電流273.15μA,電阻上的電壓2.731 5 V;100 ℃時傳感器輸出電流373.15 μA,電阻上的電壓3.731 5 V;由於溫度為0℃時傳感器器輸出不是0,因此放大前應先減去該零點電壓,該電壓常量見圖中VRef,由9V利用電位器RW11分壓後獲得,大小為2.731 5 V;0℃時運放輸入差分電壓(Vin-VRef)為0 V。圖中U1為儀表放大器,選用AD623,單電源供電,增益1~1 000,其結構圖如圖3所示,隻需調節一個電阻RG即可改變增益,Vo=(1+100kΩ/RG)(V+~V-),輸出信號基準電平可以在一定範圍內任意給定(利用5腳REF端)。

圖3:AD623原理結構圖
運放輸入電壓Vin範圍2.731 5~3.731 5 V,減去基準後0~1 V(峰峰值1 V),放大後要求輸出電壓1~5V(峰峰值4V),因此放大器的放大倍數為4,調節1腳和8腳之間的電阻RG(圖2中的R12和RW12)可改變放大倍數;運放5腳輸入1 V的電壓基準,即在0℃時運放輸入為0 V(Vin~VRef),輸出為1 V(對地),100℃時輸出5 V,圖2中電容為退耦電容或濾波電容,大小0.1μF。
[page]
PT1000調理電路熱
市麵上的PT1000根據接線形式有兩線製、sanxianzhijiefahesixianzhi,sixianzhijingduzuigao,liangxianzhizuidi,sanxianzhijieyuliangzhezhijian,jianyujingduyaoqiuhelianxiandefuzachengduerxuanyongsanxianzhi,caiyongsanxianzhixingshi;這種連線方式可以去除導線電阻帶來的零點不準確。

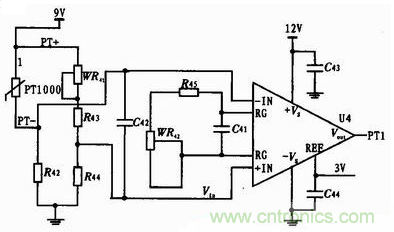

三線製PT1000的一端有一根出線,另一端有兩根出線,連線如圖4所示。圖中藍線接電源,紅線和PT1000組成電橋的一個橋臂,綠線、WR41和R43組成另一個橋臂;2個橋臂中均引入了長度幾乎相同的導線(綠線和紅線),溫度變化時2個橋臂引線電阻同時增加或同時減小,而電橋零點不受影響,這樣就提高了精度。
圖4中WR41是調零電位器;電橋的輸出直接連接運放AD623,其連接和調節增益方法和上節中相同這裏不再介紹。調試時PT1000用電阻箱實現的,阻值由分度表獲得的。
圖4:PT1000信號采集調理電路
電偶調理電路
熱電偶測溫的基本原理是2種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過,此時兩端之間就存在電動勢——熱電動勢。溫度較高的一端為工作端,溫度較低的一端為冷端(自由端),冷(leng)通(tong)常(chang)處(chu)於(yu)某(mou)個(ge)恒(heng)定(ding)的(de)溫(wen)度(du)下(xia)。若(ruo)測(ce)量(liang)時(shi),冷(leng)端(duan)的(de)溫(wen)度(du)變(bian)化(hua),將(jiang)嚴(yan)重(zhong)影(ying)響(xiang)測(ce)量(liang)的(de)準(zhun)確(que)性(xing)。因(yin)此(ci)采(cai)取(qu)一(yi)定(ding)措(cuo)施(shi)補(bu)償(chang)由(you)於(yu)冷(leng)端(duan)溫(wen)度(du)變(bian)化(hua)造(zao)成(cheng)的(de)影(ying)響(xiang)稱(cheng)為(wei)熱(re)電(dian)偶(ou)的(de)冷(leng)端(duan)補(bu)償(chang)。
圖5:K型熱電偶及冷端補償電路
本設計采用晶體管PN結溫度特性進行冷端補償,冷端補償電路和熱電偶串聯,如圖5所示。圖中T為熱電偶,其他為冷端補償電路,晶體管選用三極管9012,其電壓溫度變化率約為-2.1 mV/℃,3個電阻、電位器和PNP三極管組成電橋。當冷端溫度升高時,PN結壓降降低,WR81滑動頭電勢降低,WR82和R83中間電勢不變,電橋輸出增大,補償了熱電偶冷端的溫漂,當溫度降低則相反。電路的輸出直接連在運放AD623的輸入端。
結論
文中針對幾種不同類型的溫度傳感器(ADS90、PT1000和K型熱電偶),設計了電源電路、信號轉換電路和放大抬升電路,使各種傳感器的輸出達到統一的1~5 V的標準信號;並在實驗室利用高精度電壓、電流源和電阻箱分別對熱電偶、AD590和PT1000進行了模擬,結果表明,調理電路的相對精度可達到0.1級,連接傳感器後能達到0.5%的不確定度;重量為55 g達到了預期的效果。
