共模幹擾

當現場多路信號
，如4～20mA、0～10mA、1～5V同時輸入多個控製器時，如下圖所示。

對於傳感器輸出的電流信號
，隻經PLC和變頻器的輸入阻抗之和不大於傳感器的輸出負載阻抗即可，壓力傳感器的信號可以同時串入PLC和變頻器，如隻有壓力傳感器信號，則PLC和變頻器也都可以正常接收壓力傳感器的信號。而當液位傳感器的信號也同時接入PLC和變頻器時
，因PLC接收信號的-端都在變頻器的+端
，當兩傳感器的信號電流不一樣時，就有可能使PLC兩-端的電位有較大的差異，就就形成了共模幹擾電壓。如PLC輸入端又互相不是隔離的，則會造成PLC的模擬信號輸入端接收不正常。變頻器的兩輸入信號是在PLC的後麵，其-端電位可保持在變頻器內部電路設定的狀態
，問題不大。

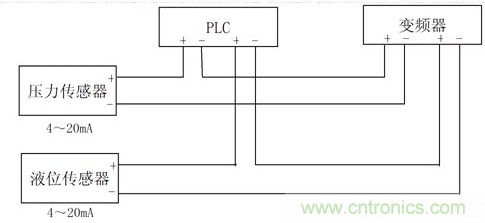

圖1：傳感器應用結構圖

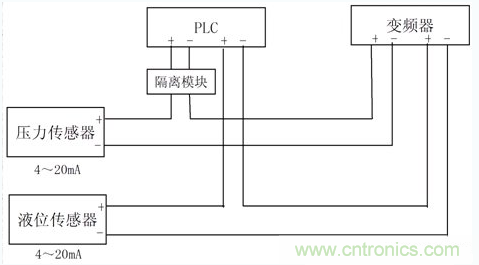

解決的辦法如下圖所示，在PLC輸入信號的一端加裝隔離模塊，此時PLC的兩個-端中
，由於一個是處於隔離狀態
，所以不會出現兩個-端一高一低，與PLC內部電路不相適應的現象。

圖2：帶隔離的傳感器應用結構圖

變頻器幹擾

由於變頻器輸出正統波中有許多高次諧波，這些諧波分量通過電源線，耦合
、感(gan)應(ying)等(deng)方(fang)式(shi)傳(chuan)播(bo)
，嚴(yan)重(zhong)時(shi)不(bu)但(dan)會(hui)造(zao)成(cheng)傳(chuan)感(gan)器(qi)或(huo)電(dian)子(zi)設(she)備(bei)不(bu)能(neng)正(zheng)常(chang)工(gong)作(zuo)，還(hai)會(hui)造(zao)成(cheng)變(bian)頻(pin)器(qi)自(zi)身(shen)出(chu)現(xian)接(jie)地(di)故(gu)障(zhang)不(bu)能(neng)正(zheng)常(chang)工(gong)作(zuo)。常(chang)采(cai)取(qu)措(cuo)施(shi)有(you)以(yi)下(xia)幾(ji)項(xiang)：

變頻器按說明書正確可靠接地；
變頻器載波頻率要盡是設低一此
，降低諧波輻射強度，減少位移電流;

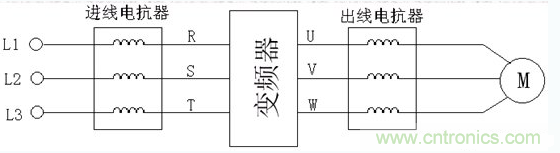

變頻器輸出側安裝輸出電抗器
，減少電纜的電磁輻射和位移電流；
與變頻器連接的輸入輸出信號用隔離模塊或中間繼電器隔離開

；
變頻器電源輸入側安裝輸入電抗器，減少變頻器對電網的諧波汙染；
在變頻器的中間直流環節串接直流電抗器提高功率因數。

電源幹擾

很多幹擾信號是通過電源線傳播的，對於控製線路和控製裝置
，其電源可采用1：1的隔離變壓器供電，並將隔離變壓器的屏蔽端可靠抗議地，如下圖所示：

圖3：變壓器使用結構

傳感器輸出信號的抗幹擾

傳感器到PLC（或其它控製器）去的弱電信號，可采用阻容濾波的方法減少幹擾，如下圖所示。

圖4：傳感器信號傳輸到PLC

傳感器的輸出信號
，不論是電壓還是電流
，經過R、C阻容濾波，信號中的高頻幹擾信號被濾掉，輸出信號就平滑了。如傳感器是電壓信號，電阻R可以大一些，1K～幾百K均可，電容C從0.1～10uF；如是電流信號，則電阻R及PLC側的輸入電阻之和不能大於傳感器的最大電阻值，多數情況下R≤500Ω，電容C的值從0.1～10uF間。

[page]
控製器的開關量輸入

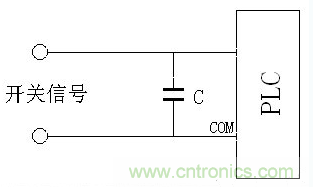

有時PLC或其它控製器的開關量輸入由於受外界幹擾影響而瞬間輸入錯誤，導致PLC產生誤動作，這時在PLC的輸入端並上一個0.1uF的小電容就可以消除這種幹擾
，如下圖所示：

圖5：PLC控製信號的輸入

電氣電路控製失靈

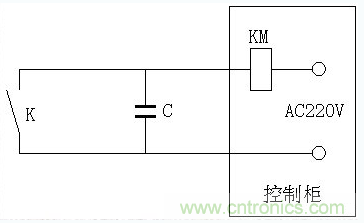

用按鈕和開關起停較遠處交流電機（或設備）時，有時想停卻停不了，電路如圖所示：

圖6：電氣控製失靈

由於開關K離接觸器KM較遠，兩根電線很長導致其分布電容C將變得很大，在交流電路中，這個分布電容中將有位移電流流過
，即使開關K斷開也可能因KM維持能量不需太大而導致KM不釋放
，設備停不下來，此時
，可以按以下方法解決：

用直流信號遠控；

在交流接觸器KM的線圈上並一個電燈或電阻
，使分布電容流過的電流不足以維持線圈的吸合。

屏蔽雙絞線和屏蔽線接地

對dui於yu弱ruo信xin號hao的de傳chuan輸shu，如ru能neng形xing成cheng一yi對dui電dian流liu相xiang等deng方fang向xiang相xiang反fan的de回hui路lu，最zui好hao采cai用yong雙shuang絞jiao線xian，這zhe樣yang導dao線xian本ben身shen就jiu具ju有you一yi定ding的de抗kang幹gan擾rao能neng力li，因yin為wei兩liang個ge相xiang近jin的de雙shuang絞jiao線xian形xing成cheng的de感gan應ying電dian壓ya正zheng好hao相xiang反fan，本ben身shen就jiu把ba外wai界jie耦ou合he進jin來lai的de幹gan擾rao信xin號hao給gei抵di消xiao掉diao了le，如ru再zai加jia上shang良liang好hao的de屏ping蔽bi，其qi幹gan擾rao能neng力li就jiu更geng強qiang了le。多duo數shu弱ruo電dian信xin號hao的de屏ping蔽bi層ceng可ke以yi在zai接jie收shou信xin號hao側ce（如PLC側）一點集中接地，或是兩邊都不接地，視現場的抗幹擾效果而定。
