BF1036比2009年推出的產品BF-16尺寸更小

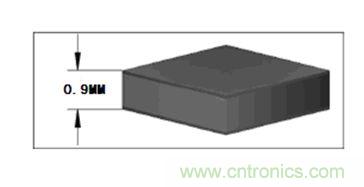

，功耗低，並擁有自己的知識產權，功能與性能更佳。其尺寸為 3.0×3.0×0.9mm，可用於紅外線回流焊製程，適合自動化生產製程，並符合ROHS規範。

BF1036六個輸出腳位封轉
，以致方便客戶選擇

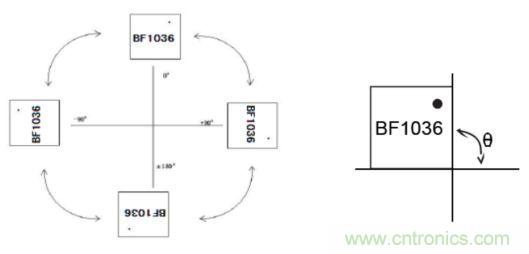

，BF1036四方向傳感器可偵測出四個方向的變化，四方向旋轉的示意圖如下：

從0、90

、180到270度，可做出旋轉角度變化感測
、震動、計數、切換開關等功能。其優點有高信賴性
、體積小、反應速度快與設計簡易等功能。成本上較 MEMS（微機電產品）更具價格優勢，可應用於數字相機、行動電話、PDA
、數字相框
、e-pc
、E-BOOK、保全、無線鼠標
、遙控器等數字消費性產品，以及電熨鬥、電暖爐
、與玩具等家電產品。

產品特性

1、光學表麵安裝4方向檢測傳感器
2

、可以檢測上
、下、左、右4個方向
3、與機械式相比,振動時的誤操作很少
4、與電磁式比較,不受磁場的影響

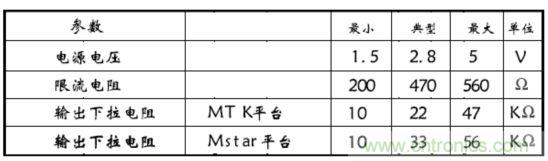

手機上各平台應用案例參數

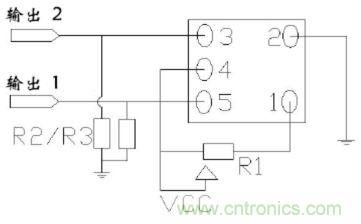

應用原理示意圖

手機上可以實現的功能

1. 手機切換背景牆紙

當手機在垂直方向上發生轉動時，可以通過檢測BF1036所處的狀態
，也就是GPIO口輸出的高低電平來感知手機所處的狀態
，從而來切換背景屏幕的畫麵。

2.  手機切換屏幕方向

當手機在垂直方向上成90、180
、270、360度轉動時
，屏幕顯示的菜單方向可以切換跟著轉動，與人眼保持最佳觀看方向
；

3.手機切換MP3歌曲

通過轉動手機在垂直方向的角度（-90度，+90度）
，來上下切換MP3歌曲；

4.TV播放橫豎屏切換

當觀賞MP4或TV時，屏幕需要橫過來，這樣符合人眼觀看的習慣，BF1036完全能感知手機在轉動
，從而給出信號另BB更改屏幕的顯示方向。

5. 側抬手機靜音震動；

當會議中

，手機來電需要切換成震動或靜音時，BF1036不需要翻轉，而隻需側抬一下就可以實現
，非常的簡便

6.電子書橫向閱讀

當觀看電子書時，我們想切換成橫屏來看比較方便
，BF1036也完全可以支持，需要軟件把豎屏觀看的文檔格式切換成橫屏觀看的文檔格式

7. 鬧鈴變靜音

在鬧鈴響起後
，打開BF1036功能，側抬也可以實現切換成靜音模式

8.視頻播放中啟用
，

在音樂播放中啟用，來電翻轉靜音，鬧鍾停止，搖晃換壁紙，搖晃換壁紙時振動

9.BF1036是完全兼容ROHM的四方向傳感器RPI1040傳感器
，方便設計和研發。


產品datasheet下載：http://m.0-fzl.cn/sensor-dl/1057
