中心議題：

• 高分辨率傳感器USB接口的設計
• 電路板的設計

解決方案：

• 采用價格為8 美元的8051 架構微控製器
• 采用差分模式或單端模式

本設計中的電路包括一個混合信號微控製器、一隻USBUART（通用異步接收器/發射器），還有一個新穎的自適應模擬傳感器輸入電路。此電路可以將多種類型的傳感器接到設計的兩個模擬輸入通道上

，在一個USB主機上控製這些設備，讀出測量數據。USB連接為電路提供電源。在計算機上就能用簡單指令控製設備；甚至用終端軟件也可以做測量工作。8051核有免費的工具， 便於做編程工作， 如IDE（集成開發環境）、調試器以及C編譯器。　　

本設計采用了價格為8 美元的8051 架構微控製器， 還有一隻PGA（可編程增益放大器）

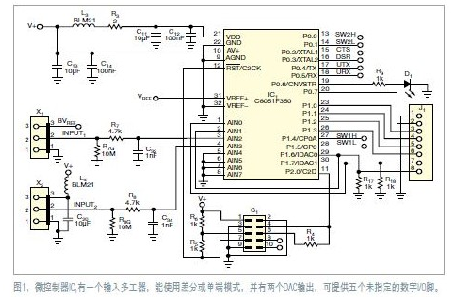

，以及一隻24位Σ-Δ ADC（圖1、2和3）。微控製器IC1有一個輸入多工器，可采用差分模式或單端模式。它還有兩個DAC輸出，可以提供五個未指定的數字I/O腳（圖1）。一個輸出引腳驅動受程序控製的D1.其它數字引腳則用於配置兩個模擬輸入口。另外
，微控製器的基準輸出還可以送給某一個模擬輸入端口。其餘四個數字引腳與USB的UART芯片相連接。　　

示意圖　　

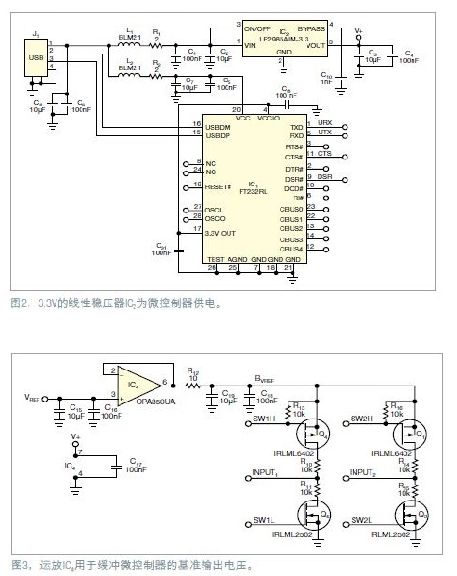

3.3V的線性穩壓器IC2為微控製器供電（圖2）。從USB端口通過磁珠與濾波器
，就可以直接為USB芯片IC1供電。這款芯片是常見而可靠的USBUART芯片
，可與使用任何操作係統的計算機通信。運放IC4用作微控製器基準輸出的緩衝（圖3）。

[page]
運放IC示意圖　　

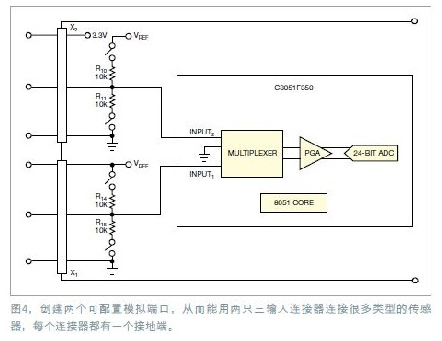

使用兩隻三輸入連接器，就可以將很多類型傳感器連接到兩個可配置模擬端口上，每隻連接器都有一個接地端（圖4）。一個接地端提供3.3V電源
，其它則輸出經緩衝的基準電壓，其額定值為2.5V.lianggelianjieqidezhongjianyinjiaojiedaoweikongzhiqidemonishuruduogongqishang。zheyang，jikeyicelianglianggedanduandianya
，yekeyijiangliangzhilianjieqiyongzuochafenshuru。lianggeshuruduanjunyouduliqiehuandeshanglayuxialadianzuR10
、R11
、R14與R15.　　

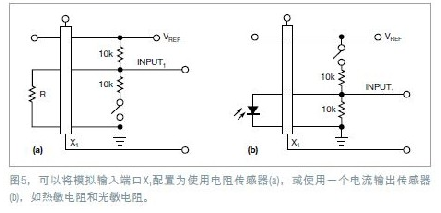

monishurujiagounenggouzhijielianjieduozhongleixingdechuanganqi。liru，keyizaijiediduanyushuruduanzhijianlianjieremindianzuhuoguangmindianzu，bingjietongshangladianzu，gouchengyigefenyaqi
；片上的ADC可以直接對這個分壓器的輸出做數字化（圖5）。這種方案還采用了比率工作方式，意味著ADCshiyongyufenyaqiqudongdianyaxiangtongdedianyajizhun。dianliushuchuchuanganqiyekeyixiangguangdianerjiguannayanglianjie，jizhijieliandaojiediduanyushuruduanzhijian。qiehuandaoxialadianzu，shiguangdianliunengchanshengyigedianya。　　

接地端示意圖　　

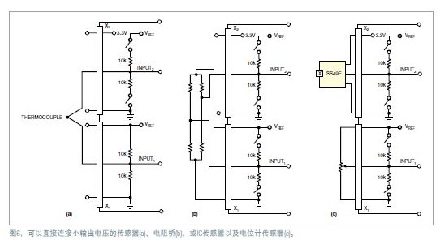

高分辨率ADC與PGA可以直接連接熱電偶（圖6）。通過切換一個通道上的上拉電阻和下拉電阻
，就可以實現所需的偏置點。關掉所有內置電阻，就可以采用直接連接的橋式傳感器（如測壓元件和壓力傳感器）。這些情況下，應使ADC工作在差分模式。讓所有開關開路亦適合於采用電位器輸入或IC 傳感器的場合
，如SS49E霍爾效應磁場傳感器。　　

[page]
連接示意圖　　

當使用直接連接的傳感器時
， 應考慮源阻抗、信號範圍、濾波
，以及噪聲拾取問題。你可能需要增加額外的緩衝放大器
，或更精密的電壓基準。有了電壓基準和模擬端口的3.3V電源
，就可以使這種結構成為可能。另外可以使用連接器J 1中的DAC輸出來調整值， 或為傳感器提供一個任意電壓。注意，J1也有五個數字I/O腳（圖1）。　　

電路板　　

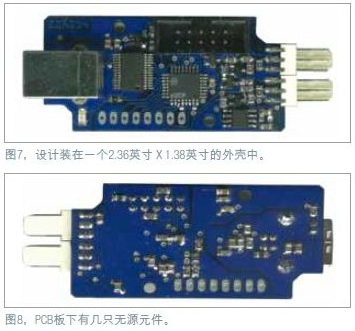

本設計裝在一個2.36英寸×1.38英寸的外殼中（圖7）

，PCB下方有幾隻無源元件（圖8）。提供了詳情
，能下載到整個設計，以及CAD/CAM文件、物料清單和軟件。
