中心議題：

• LM135溫度傳感器及其應用

解決方案：

• 用於精密的溫度測量設備
• 適合於各類要求的儀器儀表要求

LM135/LM235/LM335是美國國家半導體公司推出的精密溫度傳感器，它工作與齊納二極管相似
，其反向擊穿電壓隨溫度按+10mV/k的規律變化

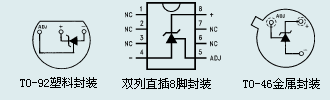

，可應用於精密的溫度測量設備。它有三種封裝形式適合於各類要求的儀器儀表要求，其主要功能特性如下：

     直接在絕對溫標校準
     1℃的精確度
     工作電流400uA—5mA
     動態阻抗1Ω
     便於校準
     寬工作溫度範圍2001℃
     低成本
LM135V+與V- 間的電壓差⊿V僅隨環境溫度成正比變化，並獲得10mV/K的靈敏度輸出。

    LM135V的主要電氣指標如下：

表1  LM135係列溫度傳感器精度列表
參數	條件	LM135/235			LM335			單位
		最小值	典型值	最大值	最小值	典型值	最大值
輸出電壓	T=25℃,TR=1mA	2.95	2.98	3.01	2.92	2.94	3.04	V
未校準測量誤差	T=25℃,TR=1mA	-	1	3	-	2	6	℃
未校準測量誤差	T=min≤T≤Tmax,TR=1mA	-	2	5	-	4	9	℃
25℃校準後測量誤差	T=min≤T≤Tmax,TR=1mA	-	0.5	1.5	-	1	2	℃
校準後擴展區測量誤差	T=Tmax	-	2	-	-	2	-	℃
非線性誤差	TR=1mA	-	0.3	1	-	0.3	1.5	℃

表2  LM135係列溫度傳感器電氣性能列表
參數	條件	LM135/235			LM335			單位
		最小值	典型值	最大值	最小值	典型值	最大值
輸出電壓隨電流變化量	400uA≤TR≤5mA	-	2.5	10	-	3	14	V
動態阻抗	TR=1mA	-	0.5	-	-	0.6	-	℃
輸出電壓溫度係數	T=min≤T≤Tmax,TR=1mA	-	+10	-	-	+10	-	mV/℃
熱響應時間	靜態空氣中	-	80	-	-	80	-	s
穩定性	T=125℃	-	0.2	-	-	0.2	-	℃
