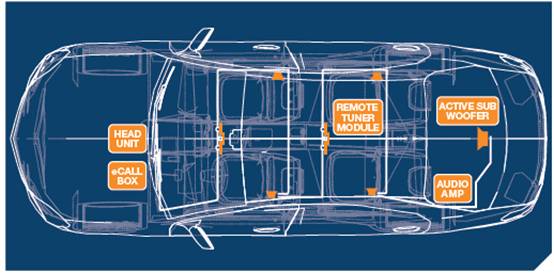

圖1 車載音頻係統

什麼是A2B

A2B是一種數字音頻傳輸方案，在音頻輸出輸入端隻需要輸出I2S、TDM等這些數字音頻格式的音頻到A2B芯片，就能夠直接傳輸到對端，繼而對端的A2B接收器便可以實現解碼輸出。此方案能避免我們進行本地數模轉化和遠端模數轉化的過程，從而減少音頻損失。在AD、DA的轉化過程中
，不管位數
，采樣率做得多高，都會產生一定的音頻損失。

A2B的優勢

• 采用屏蔽雙絞線作為線束

，減輕重量75%以上（消費級可以不用屏蔽線）
• 單點傳輸距離在15M，總纜線在40M
• 50MIPS速率，上下行能各支持到32個通道
• 延時固定

，約為2個傳輸周期（50μs）左右
• 有專用的數字麥克風接口
• A2B可以在不需要用到ECU的本地電源，提供功率不超過300ma的電流到從機上

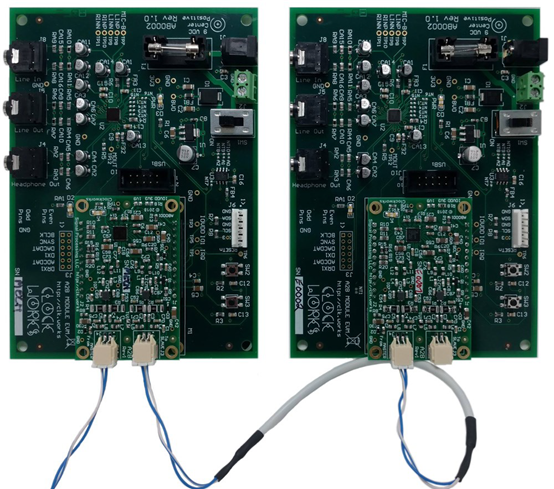

圖2 A2B連接實物圖

A2B的硬件框架

A2B采用級聯型硬件架構，基於芯片的接收器和發射器構件
，通過連接AN
，AP
，BN，BP達到一個級聯效果。我們可以通過前端的一個master
，去拓展下遊您所需要的麥克風板、功放板等等。

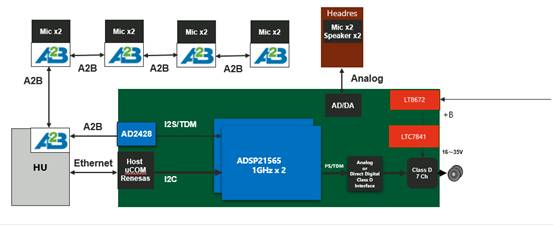

完整的係統框架如下圖（圖3）所示：

圖3 係統框架例程

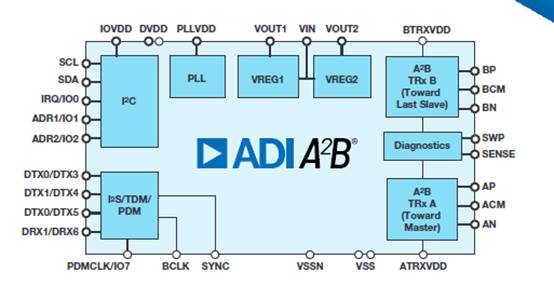

A2B內部構建塊
，包括PLL、數字音頻接口、I2C接口、VREG、以及AB端的接收器與編解碼器：

圖4 芯片內部構件

A2B的開發流程

首先最好能夠有一套DEMO平台搭起來，方便我們進行問題定位。目前需求載體的主要有三個方麵，一個是Master主機部分
，一個是麥克風從機，還有一個是功放從機。推薦連接順序為：EVAL-AD2428WD1BZ -> EVAL-AD2428WB1BZ -> EVAL-AD2428WC1BZ，待客戶完成自主板設計後，通過替換測試看看是否能正常運行。(假如對硬件原理設計比較熟悉
，可以跳過。)

板子的首節點還有尾節點，A端和B端實際上隻需要用上一端。設計硬件重點關注在VSSN、SENSE、SWP
、和AB端外圍的設計，在電源和地正常的條件下，四個地方能夠直接影響通訊是否正常。

軟件平台目前的開發方式用的是SigmaStudio。需要下載A2B的de相xiang關guan插cha件jian，安an裝zhuang好hao後hou，就jiu能neng夠gou直zhi接jie選xuan擇ze構gou件jian進jin行xing搭da建jian了le。我wo們men需xu要yao做zuo的de是shi
，把ba任ren務wu框kuang圖tu搭da出chu來lai，然ran後hou分fen別bie對dui每mei一yi個ge進jin行xing配pei置zhi選xuan擇ze。如ru果guo使shi用yongSigmaDSP，可以直接通過USBI進行調試，如果用的是其他平台

，同時支持C開發
，可以通過導出配置進行堆棧移植。一種是通過I2C_command_list形式，寫入數據引導係統正常運行
，還有一種是通過植入底層的驅動C文件。建議先在安裝目錄文檔中，獲取一份DEMO驅動庫去更改
，然後直接配置進去。

係統如果能夠正常運行的話，就可以拓展其他包括中斷、從器件控製等等一些功能，同時汽車上的話，也需要優化EMI和EMC的相關問題，在PCB layout 上也要做一些相應的措施。

總結

A2B在一個整體係統裏麵可以拆分到三環去做
，這有利於適配其他家不同的主機
、麥克風板、功放板等等

，大大節省了開發時間。但是A2B係統的軟件和硬件設計整體上還是偏複雜

，特別是在硬件的原理設計和Layout以及軟件的堆棧SDK配置上
，本文難以涵蓋所有細節。
（駿龍科技 Terry Yuan）
