什麼是係統基礎芯片（SBC）
？



SBC是純粹的集成電路，它將控製器局域網絡（CAN）或本地互聯網絡（LIN）收發器與內部/外部“功率器件”集成在一起。該功率器件可以是低壓差線性穩壓器（LDO）、DC/DC轉換器或兩者兼有。



當設計師需要更多輸出功率
，或需要離散式解決方案的布局選項並且該離散式解決方案需要收發器和離散式LDO或DC/DC轉換器
，這時SBC是您的理想選擇。



SBC對dui於yu市shi場chang來lai說shuo不bu是shi新xin生sheng事shi物wu，但dan是shi，近jin期qi在zai集ji成cheng和he性xing能neng方fang麵mian的de創chuang新xin均jun拓tuo展zhan了le這zhe些xie設she備bei的de使shi用yong。對dui汽qi車che設she計ji師shi而er言yan
，其qi高gao水shui平ping的de集ji成cheng和he更geng高gao的de可ke靠kao性xing可ke以yi使shi其qi實shi現xian質zhi量liang更geng輕qing和he成cheng本ben更geng低di的de設she計ji。從cong經jing典dianCAN向靈活數據速率CAN（CAN FD）的轉型
，要求解決方案能夠彌補CAN FD控製器處理器可用性之間的差距，同時亦有助於增加經典CAN/CAN FD總線的數量。



在比較深入地介紹SBC之前，我們首先來重點談談CAN或LINshoufaqi。ruguoninshuxizhexiexieyi
，ninjiuyidingzhidaozhexieshoufaqitigongqixiangyingjishudeshuruheshuchu。yidantamenshoudaoshujubao，zhexieshoufaqijiuhuijiangshujuchuansonggeiweikongzhiqihuoweichuliqijinxingjinyibudecaozuo。fanzhi，tamenhuicongtongyichuliqijieshouxinxi，jingyouxiangguanzongxianjinxingchuzhantongxin。



盡管CAN和LIN收發器在本質上看是相當基礎的技術

，但供應商持續向其添加更多功能，在力求增加保護功能的同時，削減設計的複雜性、空間和成本。這些功能通常包括總線故障保護和靜電釋放保護
，以及通過1.8 - 3.3V 或 1.8 - 5V輸入/輸出（也稱為VIO）與處理器往返數據的能力。



下麵我將重點介紹基於LDO的SBC，不過相同的概念也適用於具有更高輸出的DC/DC轉換器。

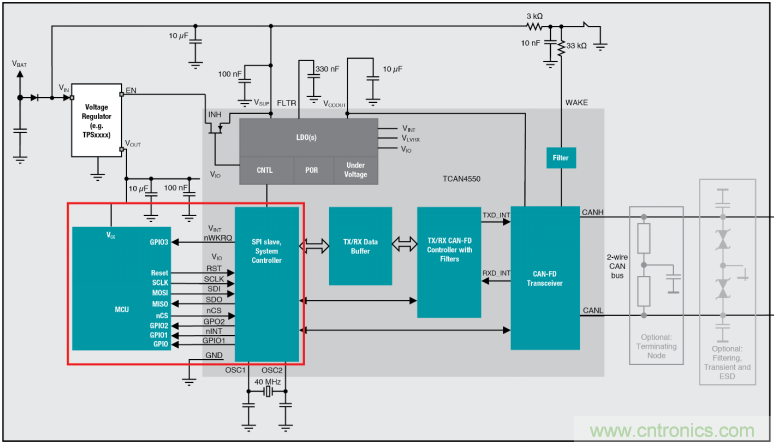

一個很恰當的SBC示例是TCAN4550-Q1，它將CAN FD控製器和收發器置於單一的封裝內。該設備藉由串行外圍接口（SPI）與微控製器和微處理器通信，在大部分處理解決方案中占有重要地位，支持向幾乎所有的設計增添CAN FD的先進功能。圖 1是該設備及其如何連接到微處理器的基本框圖。



圖1：突出顯示了處理器/設備連接的TCAN4550-Q1框圖



TCAN4550-Q1提供的其它功能包括VIO（1.8V
、3.3V和5V支持）；喚醒；休眠；及在非正常可用情況下支持處理器功能的超時看門狗等。

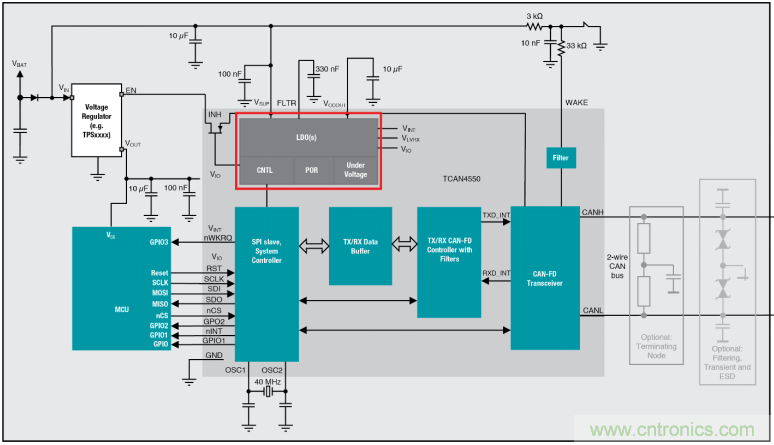

圖 2突出顯示了SBC（藍色突出顯示）的LDO部分。TCAN4550-Q1的集成式LDO提供125 mA電流。約50 mA用於為CAN FD收發器供電
，並保持高達70 mA的輸出為嵌入式微控製器或其它組件供應電流。



圖2：突出顯示LDO的TCAN4550-Q1



CAN和LIN SBC將繼續集成關鍵功能，以支持以前需要多個分立設備提供的諸多功能。其中包括更多LDO、用於提高輸出電流的DC/DC轉換器
、用於開/關處理器的高壓側開關以及多種協議支持。



德州儀器（TI）擁有利用其標準CAN和LIN收發器係列開發出來的CAN和LIN SBC。TLIN1441-Q1 LIN SBC還包括上述提及的許多功能和一個125-mA LDO。



其他資源



● 欲了解更多關於TCAN4550-Q1中的LDO功能
，請參閱應用說明書“了解TCAN4550-Q1中的LDO性能”及應用報告。

● 通過技術文章“對更高速度的需要：CAN FD。”，更多了解CAN FD協議。

● 參考基於雙CAN FD目標數據輸出的汽車RFCMOS 77 GHz雷達模塊參考設計
，快速啟動尺寸優化的汽車雷達模塊設計。

● 了解用於 CAN、CAN FD 和 LIN 收發器的不斷壯大的TI SBC係列。
