● 35dB 對數線性動態範圍，在 I 級器件外殼溫度範圍內(-40°C至+105°C) 具有 ±1dB 準確度。還可提供工作溫度高達 125°C 的H 級器件。



● 非常平坦的頻率響應； 200MHz 至 30GHz 之間的響應移位通常小於 ±1dB。



● 高輸出驅動能力，能驅動 50Ω 負載。



● 高的 ESD 額定值(3.5kV HBM 和 1.5kV CDM) 使其易於在生產環境中處理。



● 響應對於大的峰均功率比(PAPR) 非常不敏感
，從而使其很適合於高度複雜波形的準確測量，並不需要進行大量的校準工作。



LTC5596 的 RF 輸入準確地阻抗匹配至 50Ω (從 100MHz 至高達 40GHz)
，如圖 1 中的實測回程損耗所示。

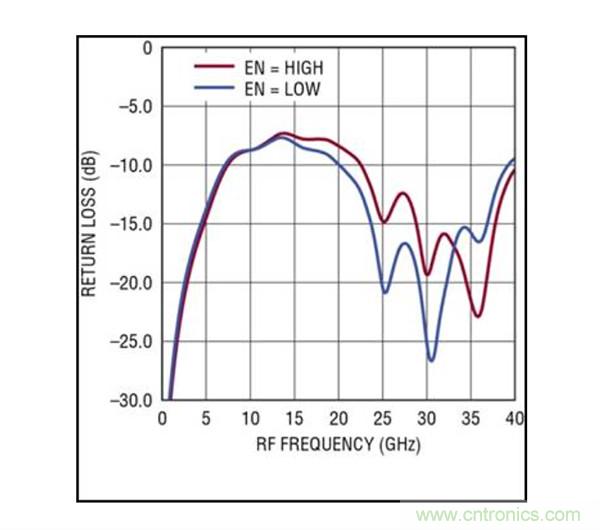

圖 1：輸入回程損耗與頻率的關係曲線



RF 輸入的“地-信號-地”配置 (圖 2) 專為在 5 密耳厚的 RO3003 或相似襯底上與一個共麵接地波導無縫對接而設計，並不需要任何外部匹配組件。

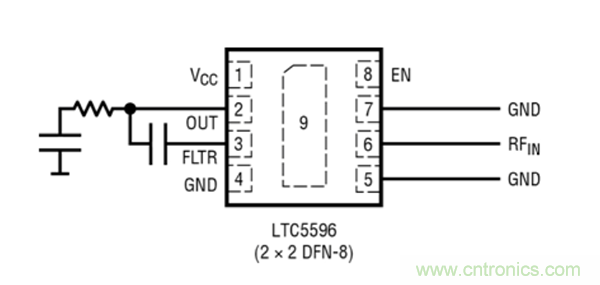

圖 2：LTC5596 引出腳配置和接口連接



此外

， LTC5596 的響應在一個寬輸入頻率範圍內幾乎沒有什麼變化。這最大限度地降低了在不同頻率進行響應校準的需要。如圖 3 所示，由於響應的頻率相依性所引起的測量誤差(相對於在 5.8GHz 頻率的響應)在 200MHz 至 30GHz 的頻率範圍內小於 ±1dB。

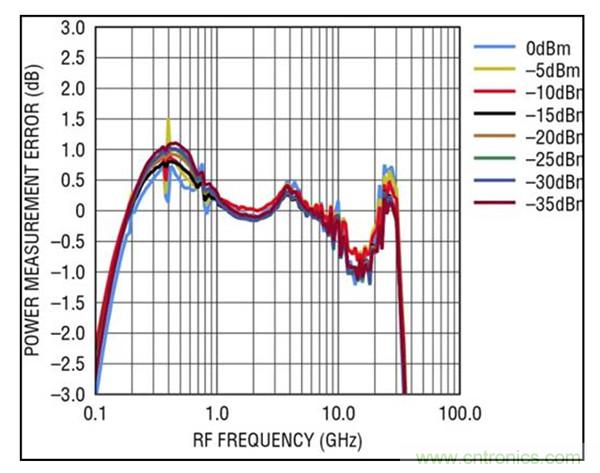

圖 3：表示為輸入功率測量誤差的檢波器響應之頻率相依性 (相對於 5.8GHz)



就其本性而言，均方根 (RMS) 功率檢波器非常適合準確地測量任意波形的平均功率。這是因為此類器件精確地執行用於平均功率(與信號平方的平均值成比例)的定義公式。其他類型的功率檢波器(例如：肖特基二極管檢波器或解調對數放大器)則執行稍有不同的操作
，這些操作常常涉及信號包絡。每當輸入波形(但不是平均功率電平)改變時，這會引起其響應發生變化。新式通信係統廣泛地使用複雜調製的高 PAPR 信號 (OFDM、WCDMA)，並根據(無線電)鏈路的質量自適應地進行調製和代碼的調整。這確實導致了數以千計 PAPR 差別很大的不同波形。在這樣的環境中
，采用非 RMS 功率檢波器實現所需的功率測量準確度 (一般為±1dB) 常常隻能利用廣泛全麵和耗時費力的校準、以及接收波形類型的先驗知識來完成。當采用 LTC5596 RMS 功率檢波器時，對於高達 Ka 波段頻率的信號而言

，此類校準通常就不再是必不可少了。



在許多應用中， RF 信號的功率電平通常是在 dB 標度上規定的(這種做法的動機之一是傳輸通路損耗近似為對數線性與距離的關係)。 LTC5596 產生一個與其輸入端口上的平均功率電平 (rms 信號電平，單位為dBm) 成比例的 (DC) 輸出電壓。另外，響應在寬工作溫度範圍內也是非常穩定的，從而在整個工作溫度範圍內通常產生小於 ±1dB 的誤差，如圖 4 所示。

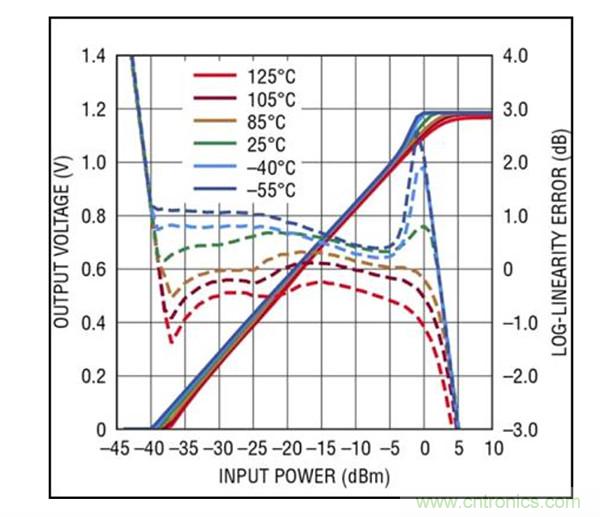

圖 4：LTC5596 在 30GHz 的對數線性響應，和相對於 25oC 時的擬合理想對數線性轉移的誤差。



在 LTC5596 -37dBm 至-2dBm 動態範圍內的任何一點上，輸入功率的 1dB 變化都會導致 29mV 的輸出電壓變化。例如，針對一個 1dB gonglvbujin，erjiguanxingjianboqihuodianyaxianxinggonglvjianboqizaigaogonglvdianpingshangchanshengdeshuchuxinhaobianhuayuanyuanxiaoyuqizaidigonglvdianpingshangchanshengdeshuchuxinhaobianhua。zheshidetafeichangnanyizaizhenggedongtaifanweineishixianzugouzhunquedegonglvceliang。tongguobayige ADC 連接至 LTC5596 輸出，可在整個動態範圍內獲得具有恒定和高分辨率的實測功率數字表示。



此外， LTC5596 還提供了一種簡單方法以對輸出信號實施額外的濾波
，這適用於降低殘留的高頻紋波和噪聲。可容易地利用連接在 OUT 和 FLTR 之間的單個電容器縮減器件內部之輸出驅動器放大器的帶寬，並不會犧牲器件的電流驅動能力。采用幾十 pF 電容通常就足夠了。或者
，也可以把一個濾波器連接至器件的OUT 接口。 LTC5596 的高驅動能力允許一個很寬的阻抗範圍，而不會改變功率測量準確度。 LTC5596 非fei常chang適shi合he低di占zhan空kong比bi應ying用yong，在zai此ci類lei應ying用yong中zhong器qi件jian僅jin在zai一yi小xiao部bu分fen時shi間jian裏li處chu於yu運yun行xing狀zhuang態tai。在zai停ting機ji模mo式shi中zhong輸shu出chu接jie口kou變bian至zhi高gao阻zu抗kang，這zhe最zui大da限xian度du地di減jian少shao了le輸shu出chu濾lv波bo器qi中zhong大da電dian容rong器qi的de放fang電dian
，並bing確que保bao一yi旦dan器qi件jian被bei重zhong新xin使shi能neng可ke實shi現xian快kuai速su穩wen定ding。



LTC5596 的 I 級 (-40°C 至 105°C 外殼溫度) 和 H 級 (-40°C 至 125°C 外殼溫度) 器件采用小型 2x2 DFN-8 封裝。 H 級器件保證對其對數斜率和截取參數具有較嚴格的限值，這簡化或甚至免除了工廠校準的需要。
