為了驗證他
，高速先生做了以下幾種情況：

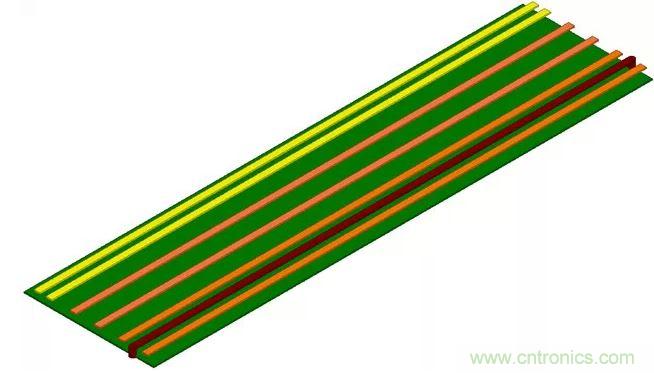

所有的走線都是9mil的微帶線，從左到右第一組走線的空氣間距為9mil，第二組間距為27mil，為27mil的間距並且在中間加了一組地線。

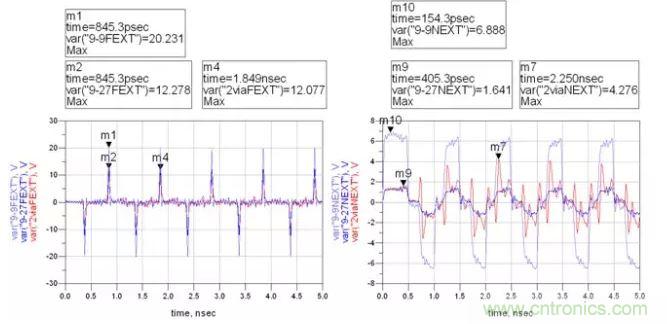

將信號線的兩端端接

，並給幹擾線加上一個1GHz的周期信號時，測試結果如下：

可以很明顯的看到
，加入地線後，近端串擾反而加大了，出現了類似於遠端串擾的脈衝信號。



這是由於實際上地線也是線
，端接到地的點會產生一個反射係數為-1的反射。



由於近端串擾是連續的，假如傳輸線無損，並且傳輸延時足夠長的話，這個-1反射係數會讓傳輸線上的近端串擾抵消。



但是遠端串擾是一個類脈衝信號，這個-1的反射係數使得遠端串擾在地線上來回反射
，並且不斷的影響著靜態線的近端接收。

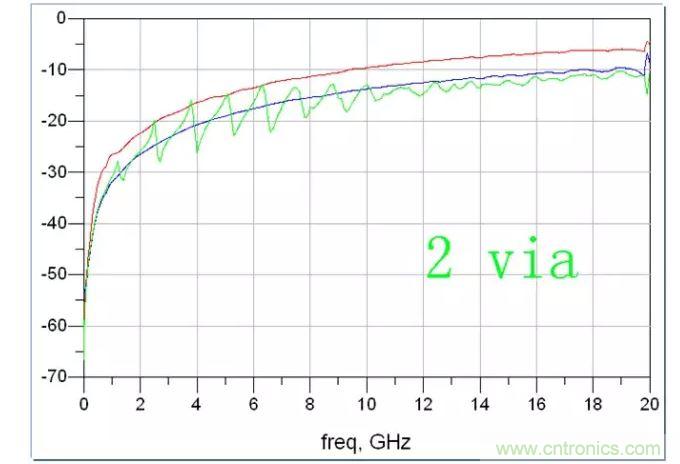

從S參數中，我們可以很明顯的看出這樣一個周期性的來回反射對靜態線的影響：

圖中紅色為9-9走線
，藍色為9-27走線，綠色為地線後的走線。



所以高速數字信號走微帶線並且包地完全就是作死的節奏啊。



注zhu意yi前qian文wen中zhong的de一yi句ju話hua，近jin端duan串chuan擾rao實shi際ji上shang是shi會hui被bei抵di消xiao掉diao的de
，所suo以yi上shang下xia介jie質zhi層ceng介jie電dian常chang數shu基ji本ben相xiang同tong的de帶dai狀zhuang線xian包bao地di還hai是shi可ke以yi對dui串chuan擾rao進jin行xing一yi定ding的de抑yi製zhi作zuo用yong。
