在前文中有不少公式與計算
，但其實個人覺得應用工程師要做的是知道趨勢
，知道影響範圍
，並不需要精確計算，那是軟件幹的事情。



最zui近jin聽ting到dao一yi個ge理li論lun，說shuo大da數shu據ju時shi代dai，人ren們men隻zhi需xu要yao知zhi其qi然ran
，不bu需xu要yao知zhi其qi所suo以yi然ran。想xiang象xiang一yi下xia，當dang我wo們men要yao做zuo一yi個ge項xiang目mu時shi，我wo們men可ke以yi輕qing而er易yi舉ju的de知zhi道dao一yi些xie其qi他ta類lei似si項xiang目mu哪na些xie結jie構gou成cheng功gong了le哪na些xie結jie構gou失shi敗bai了le
，我wo們men還hai需xu要yao理li論lun分fen析xi幹gan嘛ma呢ne？

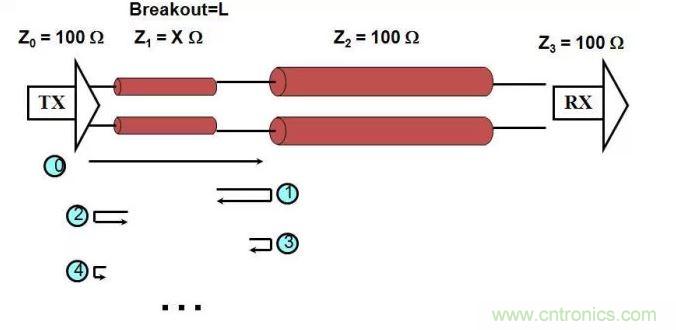

這句話到底有沒有道理大家仁者見仁智者見智，下麵我們繼續來解決我們的反射問題：Breakout區域有一次阻抗不連續
，但走出該區域之後，走線從細變寬，會增加一次反射，那是不是全程按照breakout區域走線會比較好？


首先將問題進行簡化，由於本身反射係數不大
，第四次反射很小
，假設傳到RX的信號是最初的信號加上第二次反射的信號。



一段長為X的阻抗不連續，對哪個頻率的影響最大呢？當相位差為（2n+1）π/2時
，也就是相差二分之一波長的時候（反射一來一回，對應的X為四分之一波長）。

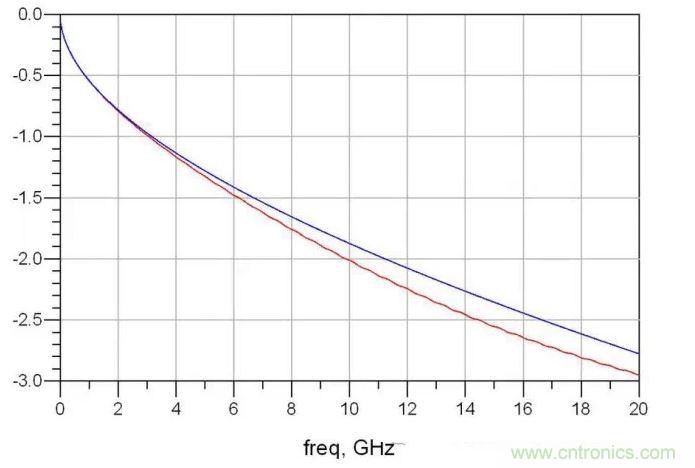

也就是說，當X為100mil時，第一次最大衰減的頻點為15GHz，我們從S參數中可以很明顯的看出：

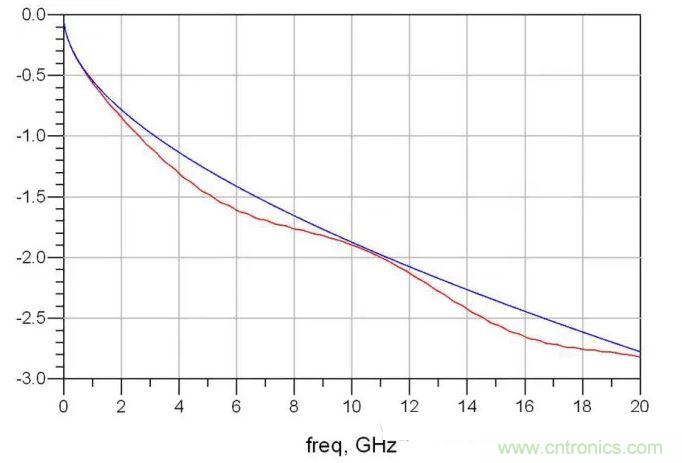

假設總線長為2000mil，而全部按照breakout區域走線的阻抗去走的話，第一次諧振頻率則變成了750MHz
，諧振周期為1.5GHz：


回頭呼應反射係列文章的第一節，從那幾張圖中可以知道：



四分之一波長差的損耗為二分之一波長差損耗的30%，二分之一波長差時完全沒有了，四分之一波長差時還有70%。

全反射（反射係數為1）時，在諧振頻率損耗為100%，諧振頻率的損耗跟反射強度有關。



看到這裏估計各位看官也明白了，阻抗不連續越長，影響的頻率越低。的的確確是因為阻抗不連續較短，反射淹沒在上升沿當中了。



根據這套理論
，我們很容易去判斷設計中的一些細節對整個係統的影響到底有多大
，舉個例子：

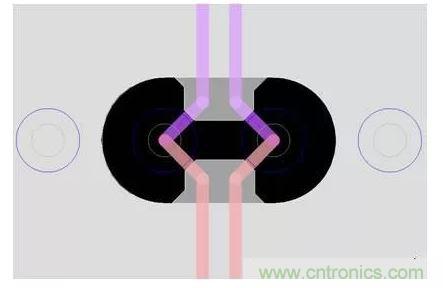

信號速率越來越高是一種趨勢，於是各種優化方案也被人們提了出來，這兩個可能是近年來開始被大家熟悉的優化方案，加粗反焊盤上的走線或者填補走線附近的參考層，以防止反焊盤上扇出的走線阻抗偏高。可是這到底有多大的影響或者優化呢

？



排除一些特殊情況（連接器，板厚較厚需要使用較大過孔等等），這一段在antipad上的走線長度大約為20mil（親
，不要把過孔pad算上哦）。



20mil的第一次諧振頻率大約是多少呢？75GHz（四分之一波長）。如果我們按照二十分之一波長（影響不到1%）來算的話，對應的頻率也是15GHz。您的信號需要做這樣的優化嗎？



看完這些之後，相信能幫助大家在工（he）程（ge）師（wan）精（sui）神和工（qiang）匠（po）精(zheng)神中間找到一個平衡點了。
