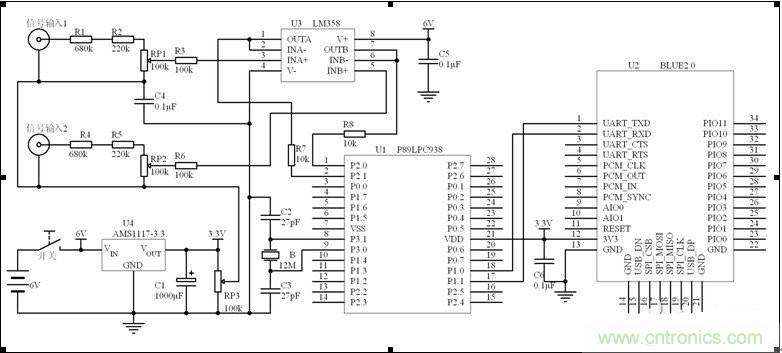

硬件設計電路包括信號預處理、單片機、藍牙串口模塊和電源4部分，電路原理圖見圖1。

信號預處理：單片機AD轉換電壓範圍是0~3.3V，為了能測量交流信號
，把輸入信號地端接RP3調節出的1.65V，這樣就能測到-1.65~+1.65V的電壓。實際工作中電工測量電壓範圍從幾伏到幾百伏，為此加入了電阻降壓網絡R1
、R2、R4、R5、RP1和RP2，這樣就能測到60V的電壓，再加上個有x10 擋（放大10倍）的示波器探頭，最大可測到600V電壓。LM358是雙運放，接成電壓跟隨器方式，主要作用是提高輸入阻抗，使示波器標入阻抗是1MΩ，否則示波器探頭放到x10擋時
，測量數值會有偏差。運放還能起到當輸入信號過大時，限製輸入到單片機的信號幅度，保護單片機的作用。共有2個信號輸入端，組成雙蹤示波器，可以比較2路信號的相位關係。

單片機：選用了飛利浦的單片機P89LPC938，是基於80C51內核的低功耗 FLASH單片機，其內部有7.373MHz振蕩器
、複位電路

、8通道10位AD轉換器，8K字節Flash程序存儲器、768字節RAM數據存儲器，這使得外圍電路很簡潔。為了提高AD轉換速度和提高通信波特率的準確程度，使用了外部12MHz晶振。單片機的P2.0（AD07）、P2.1（AD06） 接雙運放LM358的電壓輸出
，單片機的P1.0（TXD）、P1.1（RXD）接藍牙模塊的串口。

藍牙串口模塊主要參數：兼容藍牙V2.0 規範、CLASS 2 標準，傳輸距離最大10M
，支持SPP 服務（串口）。功能多的藍牙模塊可更改主從設置，默認為從設備
，可以和電腦或手機藍牙連接，還可以更改通信波特率，默認是9600bps，可更改為較大的波特率，如115200bps，加快通信速度。默認配對密碼是1234，每(mei)次(ci)搜(sou)索(suo)藍(lan)牙(ya)模(mo)塊(kuai)前(qian)先(xian)給(gei)藍(lan)牙(ya)模(mo)塊(kuai)上(shang)電(dian)再(zai)搜(sou)索(suo)，再(zai)次(ci)搜(sou)索(suo)時(shi)要(yao)先(xian)把(ba)藍(lan)牙(ya)模(mo)塊(kuai)重(zhong)新(xin)上(shang)電(dian)，否(fou)則(ze)可(ke)能(neng)搜(sou)索(suo)不(bu)到(dao)。手(shou)機(ji)藍(lan)牙(ya)和(he)藍(lan)牙(ya)串(chuan)口(kou)模(mo)塊(kuai)之(zhi)間(jian)的(de)連(lian)接(jie)
，是(shi)程(cheng)序(xu)設(she)計(ji)的(de)重(zhong)點(dian)，也(ye)是(shi)難(nan)點(dian)。這(zhe)個(ge)連(lian)接(jie)過(guo)程(cheng)就(jiu)是(shi)創(chuang)建(jian)一(yi)個(ge)藍(lan)牙(ya)客(ke)戶(hu)端(duan)
，分(fen)查(zha)找(zhao)設(she)備(bei)、查找服務、獲得連接URL和建立連接4個主要步驟。
