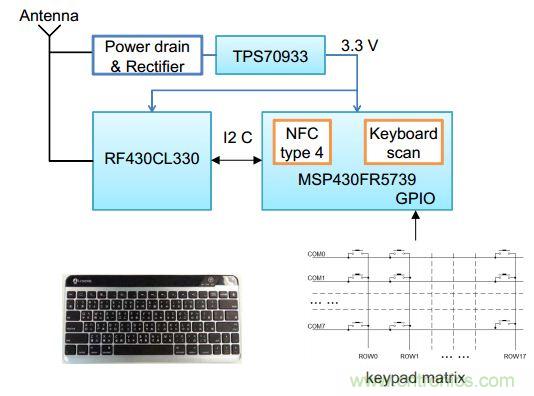

此解決方案使用近場通信 （NFC） 技術實現了無電池鍵盤。此解決方案的核心部分是可以由主機微控製器讀寫的TI動態NFC標簽。支持NFC的手機可以快速發現並識別該鍵盤，然後在鍵盤和應用程序之間建立連接。此設計是無電池係統（即，無需電池即可工作），可以利用該係統構建具有優化尺寸的產品（例如薄鍵盤）以及重量更輕的產品（例如易於攜帶）。

特性

1

、無電池解決方案
2、標準PC/AT鍵盤字符集
3
、大於400個字符/分鍾的輸入能力
4、MSP430 MCU和RF430CL330標簽的功耗都約為20 mW
5、用於能量收集的低成本PCB線圈天線
6、提供Android測試工具和InputMethod應用程序

相關器件

1.（TI）MSP430FR573x MSP430FR572x混合信號微控製器

德州儀器（TI）MSP430FR573x係列超低功率微控製器由多個器件組成，這些器件特有嵌入式FRAM非易失性存儲器，超低功率16位MSP430 CPU
，以及針對多種應用的不同外設。 此架構

，FRAM，和外設
，與7種低功率模式組合在一起，針對在便攜式和無線感測應用中實現延長電池壽命進行了優化。FRAM 是一款全新的非易失性存儲器，此存儲器將SRAM的速度，靈活性，和耐久性與閃存的穩定性和可靠性結合在一起

，總體能耗更低。外設包括一個10位模數轉換器（ADC），一個具有電壓基準生成和滯後功能的16通道比較器，3 條支持I2C
，SPI，或UART協議的增強型串行通道，一個內部DMA，一個硬件乘法器
，一個實時時鍾 （RTC）


，5 個16位定時器和數字I/O。
[page]
基於NFC無電池鍵盤設計方案

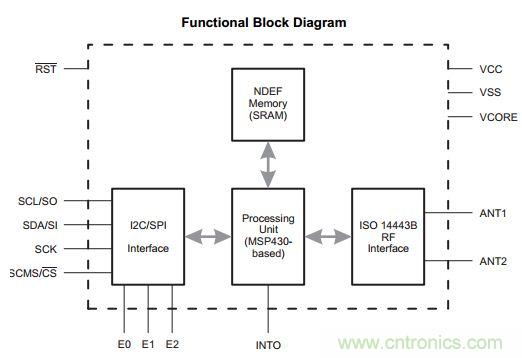

2.RF430CL330H 動態 NFC 接口轉發器

德州儀器（TI）動態NFC接口應答機RF430CL330H是一個NFC標簽類型4器件，此器件將一個無線NFC接口和一個接線SPI或I2C接口組合在一起，將此器件與一個主機相連。 SRAM內的NDEF消息可由集成型SPI或I2C串行通信接口寫入和讀取，而此消息也可通過集成型ISO14443B兼容RF接口（支持高達848kbps數據速率）進行無線存取和更新。
這可實現針對替代載波的NFC連接切換，如同，低功耗 （BLE），和 Wi-Fi 等，隻需一次敲擊的簡便且直觀的配對過程或認證過程。作為一個常見NFC接口，RF430CL330H使得終端設備能夠與啟用NFC的智能手機、平板電腦和筆記本電腦的快速增長的基礎設施進行通信。

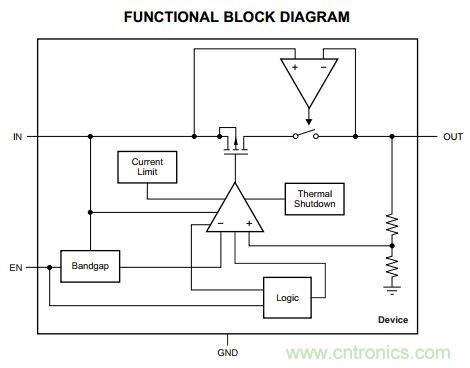

3.TPS70933 具有反向電流保護的 150mA、30V 超低 IQ、寬輸入、低壓降穩壓器

TPS709xx 係列線性穩壓器是設計用於功耗敏感類應用的超低靜態電流器件。一個精密帶隙和誤差放大器在溫度範圍內的精度為2%。隻有1μA 的de靜jing態tai電dian流liu使shi得de這zhe些xie器qi件jian成cheng為wei要yao求qiu極ji小xiao閑xian置zhi狀zhuang態tai功gong率lv耗hao散san的de電dian池chi供gong電dian類lei常chang開kai係xi統tong的de理li想xiang解jie決jue方fang案an。為wei了le增zeng加jia安an全quan性xing，這zhe些xie器qi件jian還hai具ju有you熱re關guan斷duan
、電流限製和反向電流保護功能。通過將使能（EN）引腳下拉至低電平可將這些穩壓器置於關斷模式。這個模式的關斷電流低至150nA（典型值）。
