以下為一款電磁幹擾濾波器的原理電路
，該五端器件有兩個輸入端
、兩個輸出端和一個接地端，使用時外殼應接通大地。電路中包括共模扼流圈（亦稱共模電感）L、濾波電容C1~C4.L對(dui)串(chuan)模(mo)幹(gan)擾(rao)不(bu)起(qi)作(zuo)用(yong)
，但(dan)當(dang)出(chu)現(xian)共(gong)模(mo)幹(gan)擾(rao)時(shi)，由(you)於(yu)兩(liang)個(ge)線(xian)圈(quan)的(de)磁(ci)通(tong)方(fang)向(xiang)相(xiang)同(tong)，經(jing)過(guo)耦(ou)合(he)後(hou)總(zong)電(dian)感(gan)量(liang)迅(xun)速(su)增(zeng)大(da)，因(yin)此(ci)對(dui)共(gong)模(mo)信(xin)號(hao)呈(cheng)現(xian)很(hen)大(da)的(de)感(gan)抗(kang)，使(shi)之(zhi)不(bu)易(yi)通(tong)過(guo)，故(gu)稱(cheng)作(zuo)共(gong)模(mo)扼(e)流(liu)圈(quan)。它(ta)的(de)兩(liang)個(ge)線(xian)圈(quan)分(fen)別(bie)繞(rao)在(zai)低(di)損(sun)耗(hao)、高(gao)導(dao)磁(ci)率(lv)的(de)鐵(tie)氧(yang)體(ti)磁(ci)環(huan)上(shang)
，當(dang)有(you)電(dian)流(liu)通(tong)過(guo)時(shi)
，兩(liang)個(ge)線(xian)圈(quan)上(shang)的(de)磁(ci)場(chang)就(jiu)會(hui)互(hu)相(xiang)加(jia)強(qiang)。當(dang)額(e)定(ding)電(dian)流(liu)較(jiao)大(da)時(shi)，共(gong)模(mo)扼(e)流(liu)圈(quan)的(de)線(xian)徑(jing)也(ye)要(yao)相(xiang)應(ying)增(zeng)大(da)，以(yi)便(bian)能(neng)承(cheng)受(shou)較(jiao)大(da)的(de)電(dian)流(liu)。



此外
，適當增加電感量
，可改善低頻衰減特性。C1和C2采用薄膜電容器，容量範圍大致是0.01μF~0.47μF，主要用來濾除串模幹擾。C3和C4跨接在輸出端，並將電容器的中點接地，能有效地抑製共模幹擾。C3和C4亦可並聯在輸入端，仍選用陶瓷電容，容量範圍是2200pF~0.1μF.為減小漏電流，電容量不得超過0.1μF，並且電容器中點應與大地接通。C1~C4的耐壓值均為630VDC或250VAC.

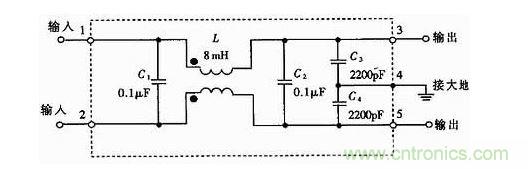

圖 電磁幹擾濾波器原理電路設計
