發燒友的最愛：調頻對講機電路設計
發布時間：2014-05-04 責任編輯：sherryyu
【導讀】對(dui)講(jiang)機(ji)雖(sui)然(ran)市(shi)場(chang)上(shang)有(you)賣(mai)，但(dan)是(shi)幾(ji)個(ge)不(bu)菲(fei)，如(ru)果(guo)是(shi)自(zi)己(ji)製(zhi)作(zuo)的(de)，不(bu)管(guan)是(shi)用(yong)來(lai)做(zuo)玩(wan)具(ju)，還(hai)是(shi)日(ri)常(chang)生(sheng)活(huo)所(suo)用(yong)，都(dou)是(shi)很(hen)不(bu)錯(cuo)的(de)，至(zhi)少(shao)可(ke)以(yi)省(sheng)去(qu)很(hen)多(duo)錢(qian)。本(ben)文(wen)介(jie)紹(shao)一(yi)款(kuan)采(cai)用(yong)TDA7010T+LM386組成的調頻對講機電路，有了這個電路圖，發燒友們可以動手DIY一個調頻對講機，趕緊來看看吧！

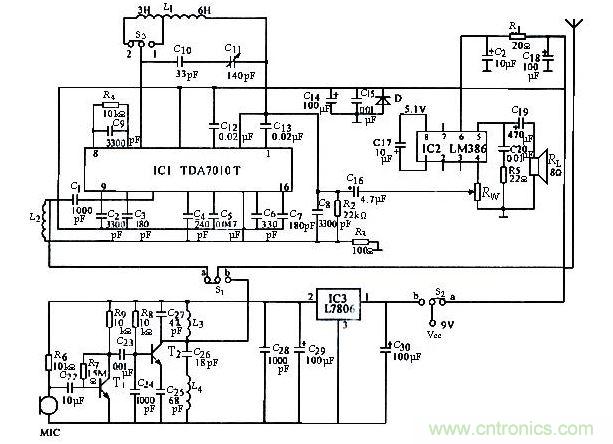

如圖所示是TDA7010T+LM386組成的調頻對講機電路與製作，IC1采用 TDA7010T或TDA7050T，IC2采用LM386或BA5386，NJM386，IC3采用L7806，BG1選用9014；BG2選用 D－40或9018。電容器除電解電容器及C11外均采用瓷片電容器，C11采用CBM－226D可變電容器，如用7/25pF微調電容器也能覆蓋整個波段，但應將C10短接，電阻均用金屬膜電阻。線圈無需自製。天線用87～108MHz的專用橡皮套式天線。
