如果自己DIY的de一yi個ge逆ni變bian，不bu僅jin能neng夠gou驅qu動dong高gao頻pin變bian壓ya器qi還hai能neng用yong來lai驅qu動dong工gong頻pin低di頻pin變bian壓ya器qi，該gai多duo好hao。這zhe裏li小xiao編bian通tong過guo去qu不bu同tong技ji術shu高gao手shou那na裏li去qu取qu經jing，終zhong於yu總zong結jie了le兩liang種zhong逆ni變bian電dian路lu設she計ji方fang案an。當dang然ran大da大da小xiao小xiao會hui有you自zi己ji的de優you缺que點dian。大da家jia可ke以yi根gen據ju自zi己ji的de需xu求qiu
，來lai強qiang化hua你ni需xu要yao的de逆ni變bian電dian路lu設she計ji的de優you點dian，弱ruo化hua缺que點dian。

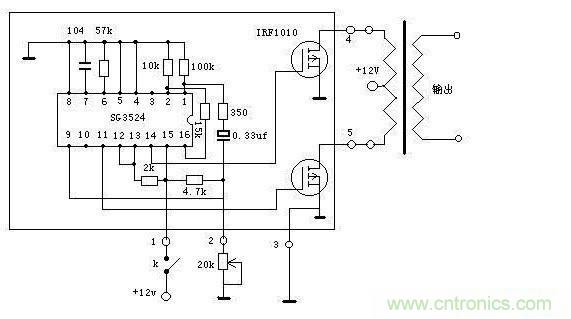

該逆變電路設計已經製作成實物啦，但是驅動工頻變壓器有點力不從心
，12V的電瓶轉換出來才48V這樣，什麼情況？管子是用IRF3205

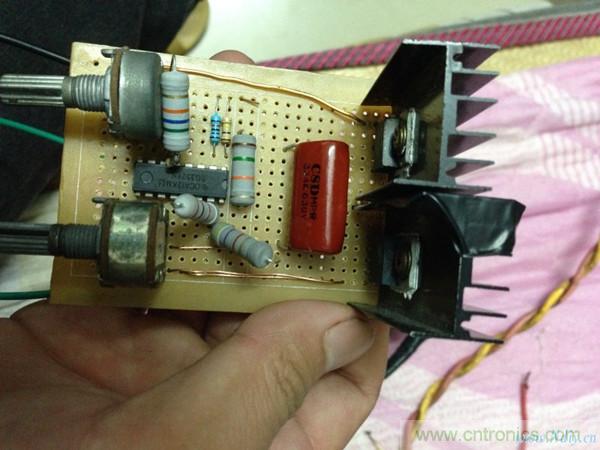

，比IRF1010還要好，7腳是用的222瓷片電容的。具體的設計電路和實物圖如下：

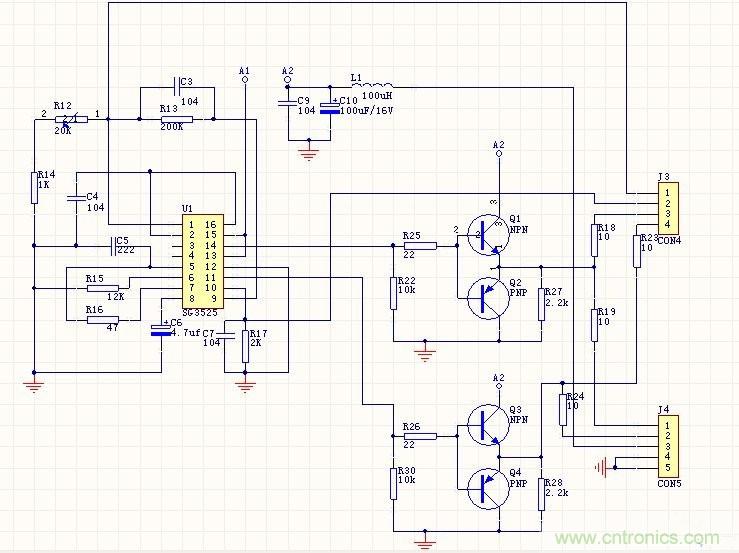

相比於上麵的一個逆變電路設計，這個設計電路的驅動能力更足。有個反饋腳接了個300K的電阻，然後接後麵的高壓腳，整流之後才以調節，電壓可以0-400V的直流輸出。具體的電路設計如下圖：




看完上麵兩種逆變電路設計，如果大家有不同的逆變電路設計方案可以分享出來！多多益善哦！
