工作頻率在88~108MHZ範圍內，用收音機即可接收。（完成後，在調製頻率時

，大家需有耐心） 此實例中三極管采用的是NPN 9018xing。jingshiyanzhengming，dianlugongzuojiaoweiwending，wumingxianpaopinxianxiang
，yongshoujifangzaizhujitihuatongpangbofanggequ，guohaoyiduanshijianpinlvrengweipianyi。guanshangfangjianmen，nazheshouyinjijingguojidaogeqiangrengkejieshou
，bingmeiyouduodashuaijian。lingmindujiaohao。dangranbunenghezhuanyedequbijiao
，yeyuwanwanhaishikeyide。

前段時間轉了一個高精度無線話筒的帖子，特意抽出時間來製作，供大家學習
，參考。

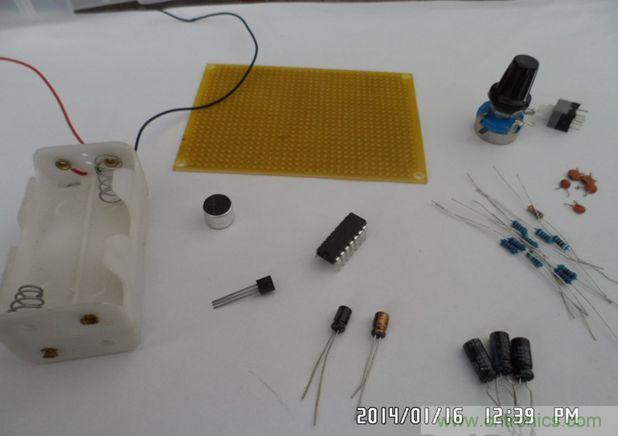

所需原件：

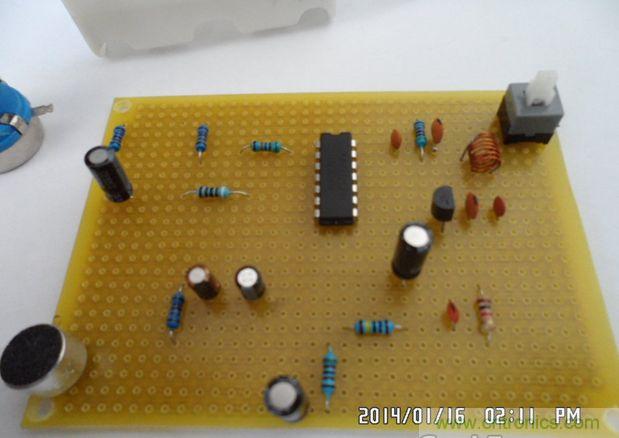

將元器件排下位置（正麵）：

[page]

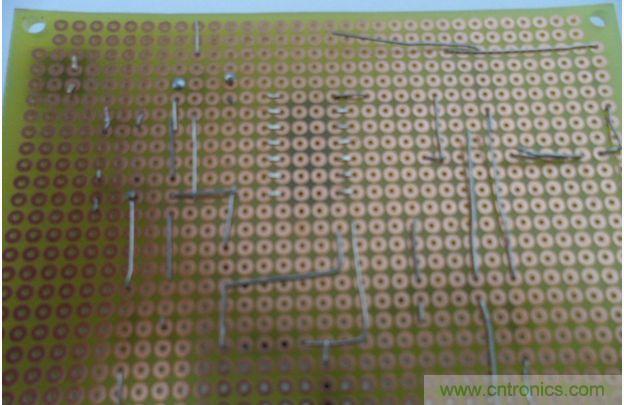

反麵：

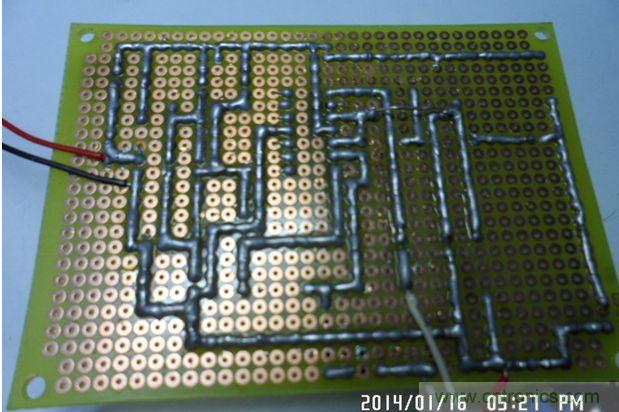

焊接好的樣子（焊工很渣，見笑了）

[page]

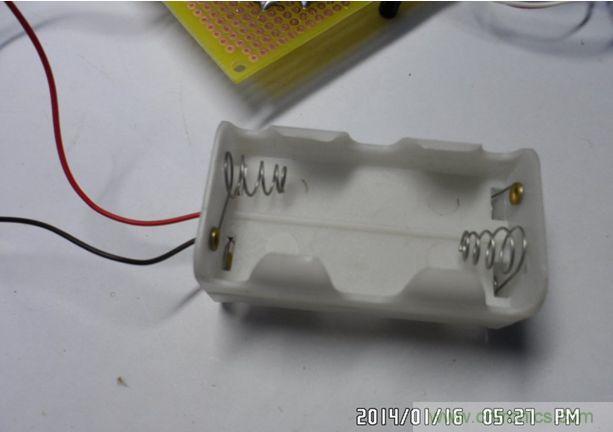

4節5號電池供電

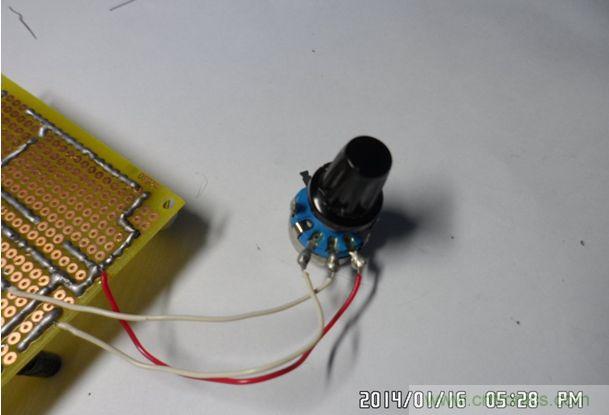

電位器沒有焊接在板子上，調整電位器使（7）腳輸出信號強度適中（具體詳見電路圖）

[page]

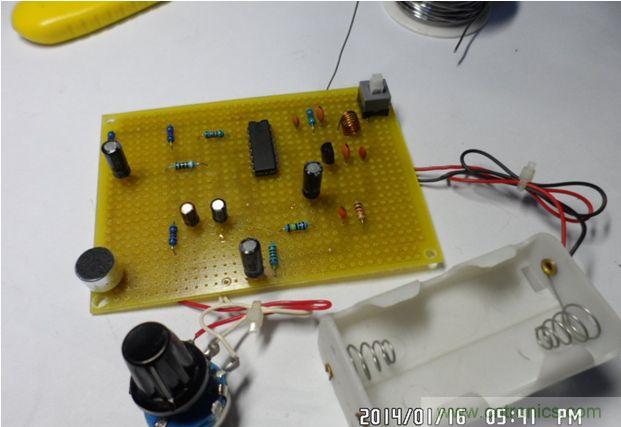

整體：

工作頻率在88~108MHZ範圍內

，用收音機即可接收。（完成後，在調製頻率時，大家需有耐心） 此實例中三極管采用的是NPN 9018xing。jingshiyanzhengming

，dianlugongzuojiaoweiwending，wumingxianpaopinxianxiang，yongshoujifangzaizhujitihuatongpangbofanggequ，guohaoyiduanshijianpinlvrengweipianyi。guanshangfangjianmen
，nazheshouyinjijingguojidaogeqiangrengkejieshou，bingmeiyouduodashuaijian。lingmindujiaohao。dangranbunenghezhuanyedequbijiao，yeyuwanwanhaishikeyide。

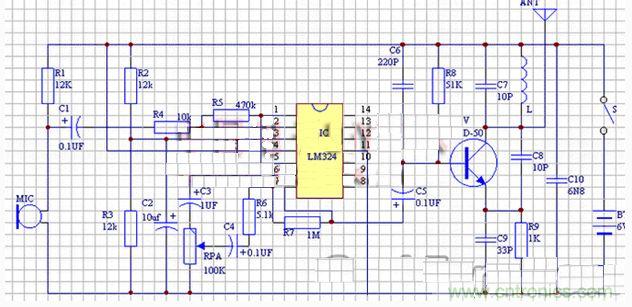

下麵是電路圖：
