在滿足宏蜂窩基站性能要求的前提之下，集成度究竟能夠達到多高? 工藝技術仍然限定某些重要的功能部件必須采用特殊工藝來製造：在射頻 (RF) 領域采用GaAs 和 SiGe 工藝，高速 ADC 采用細線 CMOS 工藝
，而高品質因數 (High-Q) 濾波器則無法采用半導體材料很好地實現。此外，市場對於提高集成度的需求並沒有停止。

考慮到上述問題，淩力爾特決定采用係統級封裝 (SiP) 技術來開發占板麵積約為 1/2 平方英寸 (僅剛剛超過 3cm2) 的接收器。接收器的邊界處有 50Ω RF輸入、50Ω LO 輸入、ADC 時鍾輸入及數字 ADC 輸出。該邊界留待增加低噪聲放大器 (LNA) 和 RF 濾波
，用於輸入、LO 和時鍾發生
，以及數字輸出的數字處理。在 15mm x 22mm 封裝內是一個采用 SiGe 高頻組件、分立無源濾波和細線 CMOS ADC 的信號鏈路。

下麵將對 LTM9004 微型模塊 (µModule®) 接收器 (一款直接轉換接收器) 進行設計分析。


LTM 9004 微型模塊 (µModule) 接收器的設計目標
設計目標是通用移動通信係統 (UMTS) 上行鏈路頻分雙工 (FDD) 係統
，特別是處於工作頻段 I 的中等覆蓋範圍基站 (詳見 3GPP TS25.104 V7.4.0 規範)。對於接收器而言
，靈敏度是一個主要的考慮因素，輸入信噪比 (SNR) 為 -19.8dB/5MHz 時，所要求的靈敏度 ≤-111dBm。這意味著接收器輸入端的有效噪聲層必須 ≤-158.2dBm/Hz。


LTM 9004 微型模塊 (µModule) 接收器的設計分析：零 IF 或直接轉換接收器
LTM9004 是一款采用了 I/Q 解調器
、基帶放大器和雙通道 14 位 125Msps ADC 的直接轉換接收器 (如圖1所示)。LTM9004-AC 低通濾波器在 9.42MHz頻率下具有一個 0.2dB 的拐角
，從而允許 4 個 WCDMA 載波。LTM9004 可與RF 前端一起使用
，構成一個完整的 UMTS 頻段上行鏈路接收機。RF 前端由一個雙工器以及一個或多個低噪聲放大器 (LNA) 和陶瓷帶通濾波器組成。為最大限度地減低增益和相位失衡

，基帶鏈路采用了一種固定增益拓撲結構。因此，在 LTM9004 之前需要布設一個 RF 可變增益放大器 (VGA)。這裏給出了此類前端的典型性能示例：

• 接收 (Rx) 頻率範圍：1920MHz 至 1980MHz
• RF 增益：15dB (最大值)
• 自動增益控製 (AGC) 範圍：20dB
• 噪聲指數：1.6dB
• IIP2：+50dBm
• IIP3：0dBm
• P1dB：-9.5dBm
• 20MHz 時的抑製：2dB
• 發送 (Tx) 頻段上的抑製：96dB

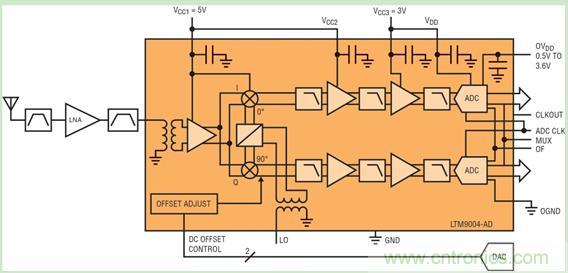

                                  圖 1：在 LTM9004 微型模塊接收器中實現的直接轉換架構

考慮到 RF 前端的有效噪聲影響，由 LTM9004 所引起的最大可容許噪聲必須為 -142.2dBm/Hz。LTM9004 的典型輸入噪聲為 -148.3dBm/Hz，由此計算出的係統靈敏度為 -116.7dBm。

通常，此類接收器可受益於 ADC 之後的某些數字化信號之 DSP 濾波。在這種情況下
，假設 DSP 濾波器是一個具有 α = 0.22 的 64 抽頭 RRC 低通濾波器。為了在出現同信道幹擾信號的情況下工作，接收器在最大靈敏度下必須擁有足夠的動態範圍。UMTS 規範要求最大同信道幹擾為 -73dBm。請注意，對一個具有 10dB 峰值因數的已調製信號而言
，在 LTM9004 的 IF 通帶之內
，-1dBFS 的輸入電平為 -15.1dBm。在 LTM9004 輸入端
，這相當於 -53dBm
，或者 -2.6dBFS的數字化信號電平。

當 RF 自動增益控製 (AGC) 設定為最小增益時，接收器必須能從手機中解調出預計所需的最大信號。這種要求最終將 LTM9004 必須提供的最大信號之大小設定在 -1dBFS 或其以下。規範中所要求的最小路徑損耗為 53dB

，且假定手機的平均功率為 +28dBm。那麼在接收器輸入端，最大信號電平即為 -25dBm。這等效於 -14.6dBFS 的峰值。

UMTS 係統規範中詳細說明了幾種阻斷信號。在存在此類信號的情況下隻允許進行規定了大小的減敏，靈敏度指標為 -115dBm。其中的第一種是一個相距 5MHz的相鄰信道
，其電平為 -42dBm。數字化信號電平的峰值為 -11.6dBFS。DSP 後處理將增加 51dB 抑製，因此
，這個信號在接收器輸入端相當於一個 -93dBm 的幹擾信號。最終的靈敏度為 -112.8dBm。

而且，接收器還必須與一個相隔 ≥10MHz 的 -35dBm 幹擾信道競爭。μModule 接收器的 IF 抑製將使這個幹擾信道衰減至相當於峰值為 -6.6dBFS 的數字化信號電平。經過 DSP 後處理
，其在接收器輸入端上相當於 -89.5dBm，最終的靈敏度為 -109.2dBm。

另外，還必須考慮到帶外阻斷信號，但這些帶外阻斷信號的電平與已經討論過的帶內阻斷信號相同。

在所有這些場合中，LTM9004 的 -1dBFS 典型輸入電平均遠遠高於最大預期信號電平。請注意，已調製信道的峰值因數將大約在 10dB ~ 12dB
，因此，在LTM9004 的輸出端上，其中最大的一個將達到約 6.5dBFS 的峰值功率。

最大的阻斷信號是 -15dBm 連續波 (CW) 音調 (超過接收頻段邊緣 ≥20MHz)。RF 前端將對這個音調提供 37dB 抑製，因此
，它出現在 LTM9004 的輸入端時將為 -32dBm。此時，這種電平值的信號仍然不允許降低基帶 μModule 接收器的靈敏度。等效的數字化電平峰值僅為 -41.6dBFS，因此對靈敏度沒有影響。

另一個不想要的幹擾信號功率源來自發送器的泄漏。因為這是一種 FDD 應用

，所以此處描述的接收器將與一個同時工作的發送器相耦合。該發送器的輸出電平假定為 ≤+38dBm，同時“發送至接收”的隔離為 95dB。那麼
，在 LTM9004 輸入端上出現的泄漏為 -31.5dBm
，相對於接收信號的偏移至少為 130MHz。等效的數字化電平峰值僅為 -76.6dBFS，因此不會降低靈敏度。

下頁內容：測量性能
[page]

直接轉換架構的一個挑戰是二階線性度。二階線性度不理想將允許任何期望的或不期望的信號進入，這將引發基帶上的 DC shitiaohuoweisuijizaosheng。ruguozhezhongweisuijizaoshengjiejinjieshouqidezaoshengdianping
，nameshangmianxiangxitaolunguodenaxiezuduanxinhaojiangjiangdilingmindu。zaizhexiezuduanxinhaocunzaidegezhongqingkuangxia，xitongguifan 都允許靈敏度降低。按照係統規範的規定，-35dBm 阻斷通道可以使靈敏度降至 -105dBm。如我們在上文中看到的那樣，這種阻斷信號在接收器輸入端上構成了一個 -15dBm 的幹擾信號。LTM9004 輸入所產生的二階失真大約比熱噪聲低 16dB
，結果，預測的靈敏度為 -116.6dBm。

-15dBm 的 CW 阻斷信號還將導致二階分量；在這種情況下該分量是一個 DC 失調。DC 失調是不希望有的，因為它減小了 A/D 轉換器能夠處理的最大信號。一種減輕 DC 失調影響的可靠方法是，確保基帶 μModule 接收器的二階線性度足夠高。在 ADC 的輸入端，由於這一信號所產生的預測 DC 失調 <1mV。

請注意
，係統規範中並不包括發送器泄漏。所以
，因這一信號產生的靈敏度下降必須保持在最低限度。發送器的輸出電平假定為 ≤ +38dBm，與此同時，“發送至接收”隔離為 95dB。LTM9004 中產生的二階失真導致的靈敏度損失將 <0.1dB。

在規範中對於三階線性度僅有一個要求。這是在存在兩個幹擾信號的情況下，靈敏度不得降至低於 -115dBm。這兩個幹擾信號是一個 CW 音調和一個 WCDMA 信道，它們的大小均為 -48dBm。這些幹擾信號均以 -28dBm 的大小出現在 LTM9004 的輸入端。它們的頻率與期望的信道相隔 10MHz 和 20MHz，因此
，三階互調分量將位於基帶上。此時這個分量仍然以偽隨機噪聲的形式出現
，因而致使信噪比降低。LTM9004 中產生的三階失真比熱噪聲層大約低 20dB，預計的靈敏度下降值 <0.1dB。

LTM 9004 微型模塊 (µModule) 接收器的測量性能

通過采用圖 2 中示出的評估板，LTM9004-AC 獲得了優異的測試結果 (如圖 3 和 4 所示)。測試裝置包括兩個用於 RF 和 LO 的 Rohde & Schwarz SMA 100A 信號發生器以及一個用於 ADC 時鍾和 TTE 嵌入式濾波器的 Rohde & Schwarz SMY 01 發生器。


                                    圖 2：設計一款完整接收器所需的外部電路極少


                                                      圖 3：單音調 FFT


                                                      圖 4：基帶頻率響應

采用 5V 和 3V 電源時

，LTM9004-AC 的總功耗為 1.83W。其 AC 性能包括 72dB/9.42MHz SNR 和 66dB SFDR。
