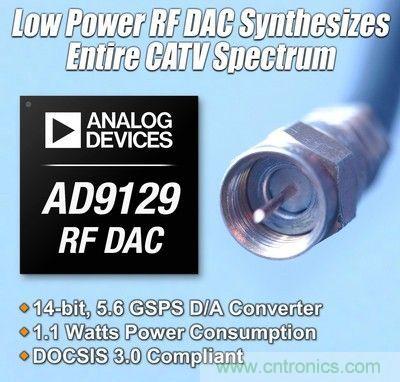

圖題：ADI推出兩款DOCIS 3.0兼容型RF DAC

ADI 公司高速 DAC 部門的營銷經理 Carlton Lane 表示：“AD9129 RF DAC 利用 ADI 的四開關專利架構，合成完整的直流至1.4 GHz 基帶輸出頻譜，這將大幅簡化並改進下遊 DOCSIS 3.0兼容型發射器設計。這款 DAC 全新的性能水平和功能可讓電纜基礎設施設備製造商部署尺寸更小、僅三分之一功耗的完整下遊信號鏈，並且使用的信號鏈元器件數目更少。這些都是當今 CMTS 服務環境下重要的設計考慮因素。”

AD9129 RF DAC 具有業界領先的直接 RF 頻率合成性能，整個輸出頻譜的輸出損耗最小。該器件還支持雙沿時鍾操作，配置為混合模式或2x插值模式時，能有效提升轉換器更新速率至5.6 GSPS。它的高動態範圍和寬帶寬特性可產生高達4.2 GHz 的多載波。該器件在全速2.8 GSPS DAC 更新速率下的功耗僅為1.1 W。

AD9129集成雙端口
、源同步 LVDS（低壓差分信號）接口
，簡化了與主機 FPGA 或 ASIC 的數據接口。片內 DLL（延遲鎖定環）優化不同時鍾域之間的時序，同時 SPI（串行外設接口）用於配置 AD9129並監控回讀寄存器的狀態。

AD9129/19單通道DAC的特性和優勢：

DAC 更新速率高達5.6 GSPS
直接RF頻率合成（2.8 GSPS數據速率）
直流至1.4 GHz（基帶模式）
直流至1.0 GHz（2X插值模式）
1.4至4.2 GHz（混合模式）
1至158個DOCSIS 3.0載波：8 QAM載波ACLR = > 69 dBc
可旁通的2x插值濾波器
單/多載波IF或RF頻率合成
低功耗：1.1 W（2.8 GSPS）；1.3 W（5.6 GSPS）



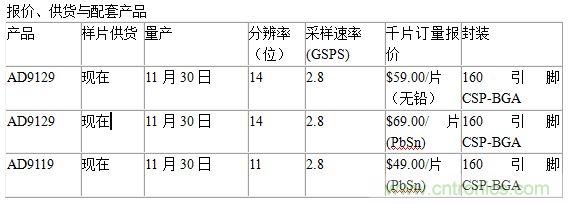

ADI 的其他 AD9129 RF DAC 補充器件包括 ADF4351寬帶 PLL（鎖相環）
，用作 DAC 時鍾

，以及 ADCLK925低抖動時鍾緩衝器。
