中心議題：

• 探究RF中穩定閉環自動功率控製設計

解決方案：

• 利用一個VGA和一個對數檢波器提供閉環自動功率控製
• ADL5330 VGA可以用AD8368VGA代替

電路功能與優勢

本文所述電路利用一個VGA(ADL5330)和一個對數檢波器(AD8318)提供閉環自動功率控製。由於AD8318具有較高的溫度穩定性，而且AD8318 RF檢波器可確保ADL5330 VGA的輸出端具有同樣水平的溫度穩定性
，因此該電路在整個溫度範圍都能保持穩定。該電路還增加了對數放大器檢波器，用來將ADL5330從開環可變增益放大器轉換為閉環輸出功率控製電路。AD8318與ADL5330一樣，具有線性dB傳遞函數，因此Pout對設定點傳遞函數也遵循線性dB特性。
電路描述

雖然可變增益放大器ADL5330可提供精確的增益控製，但利用一個自動增益控製(AGC)環路也可以實現對輸出功率的精密調節。圖1顯示在AGC環路中工作的ADL5330。增加對數放大器AD8318後，該AGC在較寬的輸出功率控製範圍具有更高的溫度穩定性。

ADL5330 VGA要在AGC環路中工作，必須將輸出RF的樣本反饋至檢波器（通常利用一個定向耦合器並增加衰減處理）。DAC將設定點電壓施加於檢波器的VSET輸入，同時將VOUT與ADL5330的GAIN引腳相連。根據檢波器的VOUT與RF輸入信號之間明確的線性dB關係，檢波器調節GAIN引腳的電壓（檢波器的VOUT引腳為誤差放大器輸出）
，直到RF輸入的電平與所施加的設定點電壓相對應。 GAIN建立至某一值，使得檢波器的輸入信號電平與設定點電壓之間達到適當平衡。

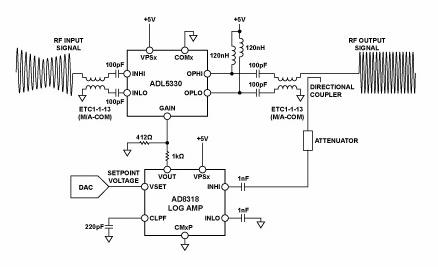

AGC環路中工作的ADL5330與AD8318的基本連接如圖1所示。AD8318是一款1 MHz至8 GHz精密解調對數放大器，提供較大的檢波範圍(60 dB)，溫度穩定性為±0.5 dB。ADL5330的增益控製引腳受AD8318的輸出引腳控製。電壓VOUT的範圍為0 V至接近VPOS。為避免過驅恢複問題，可以用阻性分壓器按比例縮小AD8318的輸出電壓，以便與ADL5330的0 V至1.4 V增益控製範圍接口。

利用一個23 dB的耦合器/衰減器
，可以讓所需的VGA最大輸出功率與AD8318線性工作範圍的上限（900 MHz時約為?5 dBm）相匹配。

檢波器的誤差放大器利用以地為參考的電容引腳CFLT對誤差信號（電流形式）進行積分。必須將一個電容與CFLT相連，用來設置環路帶寬，並確保環路穩定性。

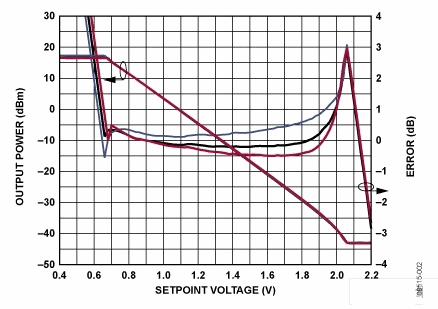

圖2顯示針對900 MHz正弦波和?1.5 dBm輸入功率，輸出功率與VSET電壓在整個溫度範圍的傳遞函數關係曲線。請注意

，AD8318的功率控製為負向式。減小VSET相當於要求ADL5330提供更高的信號，因此一般會提高增益(GAIN)。
AGC環路能夠控製接近ADL5330完整60 dB增益控製範圍的信號。在通常極為重要的最高功率範圍內，其溫度性能最精確。在輸出功率的最高40 dB範圍內，整個溫度範圍的線性一致性誤差在±0.5 dB範圍內。

對數放大器所帶來的寬帶噪聲可忽略不計。
[page]
為使AGC環路保持均衡
，AD8318必須跟蹤ADL5330輸出信號的包絡

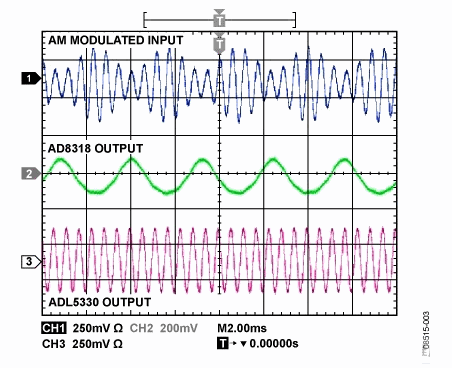

，並向ADL5330的增益控製輸入提供必要的電平。圖3所示為圖1中 AGC環路的示波器屏幕截圖。將采用50% AM調製的100 MHz正弦波施加於ADL5330。ADL5330的輸出信號為恒定的包絡正弦波
，其振幅與AD8318的設定點電壓1.5 V相對應。圖中還顯示了AD8318對不斷變化的輸入包絡的增益控製響應。

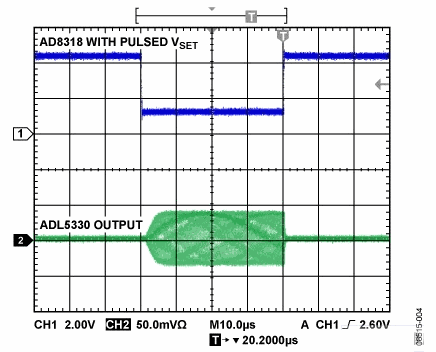

圖4顯示AGC RF輸出對VSET脈衝的響應。當VSET降至1 V時，AGC環路以RF突發脈衝予以響應。響應時間和信號積分量由AD8318 CFLT引腳上的電容控製
，這與積分放大器周圍的反饋電容類似。電容增加將導致響應速度變慢。 常見變化

該電路可以用來實現恒定功率輸出功能（固定設定點、可變輸入功率）或可變功率輸出功能（可變設定點、固定或可變輸入功率）。如果所需的輸出功率控製範圍較窄，可以用AD8317（功率檢波範圍：50 dB）或AD8319 （功率檢波範圍：45 dB）代替AD8318對數放大器（功率檢波範圍：60 dB）。對於恒定輸出功率功能，最低動態範圍檢波器(AD8319)已足夠用，因為環路將始終把檢波器的輸入功率伺服至恒定水平。

針對發射應用進行優化的ADL5330 VGA可以用AD8368VGA代替
，後者針對最高800 MHz的低頻接收應用進行了優化，並提供34 dB線性dB電壓控製可變增益。
