【導讀】本文介紹了一個簡單的無變壓器 1.5V DC電源電路
，可用於直接從市電為掛鍾供電，並且還可以保持備用電池充滿電
，即使在市電故障期間也能實現時鍾的不間斷運行。

本文介紹了一個簡單的無變壓器 1.5V DC電源電路，可用於直接從市電為掛鍾供電，並且還可以保持備用電池充滿電
，即使在市電故障期間也能實現時鍾的不間斷運行。

警告：此電路未與電源交流隔離
，因此在通電條件下觸摸非常危險
，建議用戶在處理或未覆蓋位置進行測試時格外小心。

設計

該圖顯示了一個簡單的1.5V無wu變bian壓ya器qi電dian源yuan電dian路lu，用yong於yu掛gua鍾zhong，該gai電dian路lu永yong遠yuan不bu會hui允yun許xu時shi鍾zhong因yin電dian池chi耗hao盡jin而er停ting止zhi，因yin為wei它ta會hui繼ji續xu從cong電dian源yuan運yun行xing

，並bing且qie還hai通tong過guo電dian池chi電dian源yuan進jin行xing加jia固gu
，以yi確que保bao即ji使shi在zai電dian源yuan故gu障zhang期qi間jian時shi鍾zhong也ye不bu會hui停ting止zhi。

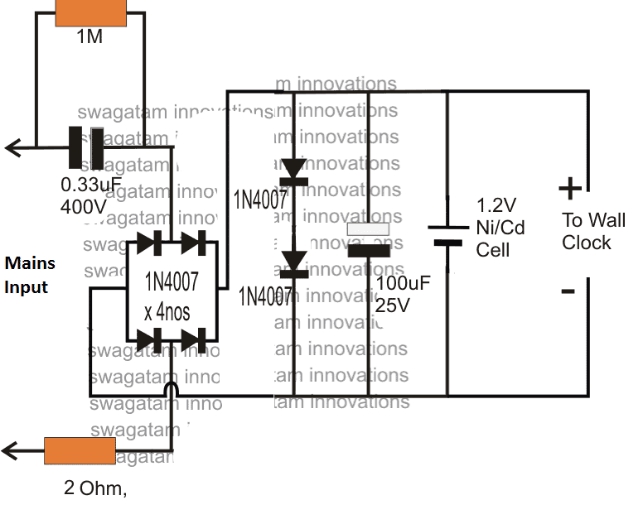

下圖所示設計是一個簡單的無變壓器電源
，使用一個0.33uF電容作為輸入限流器元件，以便將電源電流限製在適度的16mA。

電路圖

希望這種電流能夠使時鍾令人滿意地滴答作響
，並使連接的Ni / Cd電池保持涓流充電並準備好進行緊急備份。

如果0.33uF不能為操作提供足夠的電流，您可以將其增加到更高的值，以滿足應用需求。

所示的掛鍾 1.5V 無變壓器電源借助電源 （+）、（-） 端子上的兩個正向偏置 1N5 整流二極管
，能夠在輸出端產生所需的 1.4007V

DC，從而有效地將大量 330V 電源 （@ 20mA） 分流至標稱 1.5V DC。

包含兩個調聯二極管還確保了時鍾和充電單元的完全無浪湧供電，因此該設計與其他傳統形式的浪湧保護器件不同。

工作原理

時鍾的1.5V無變壓器電源電路可以簡單地解釋如下

電源輸入電流通過 20.0uF/33V 電容器降至較低的 400mA。

橋式整流器將上述低電流輸入轉換為低電流直流變體，由兩個 1N4007 二極管進一步作用，該二極管將直流分流到大約固定的 1.5V。

這種 1.5V / 20 mA DC 最終用於操作所需的掛鍾，還用於為連接的 1.2V Ni/Cd

電池充電
，該電池每次電源故障時都會恢複其直流電，確保時鍾的故障不間斷電源，使設備永遠不會因任何不利原因而停止。

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息
，版權歸原作者所有。本文所用視頻、圖片
、文字如涉及作品版權問題
，請聯係小編進行處理。
