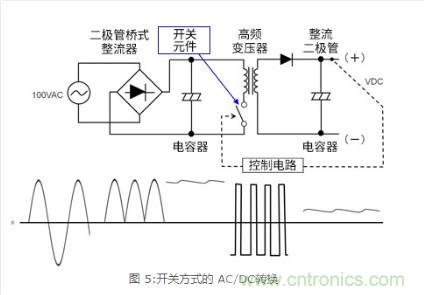

使用開關元件的AC/DC轉換方式如圖5所示。



開關方式為一開始先用橋式二極器，整流100VAC。變壓器方式
，會先利用變壓器降低AC/AC電壓
，但開關方式卻是直接整流高AC電壓。因此，橋式二極管必須能夠承受高電壓。100VAC的峰值約140V左右。



再以電容器使其平滑。這部分同樣使用高電壓規格品。



接著，通過開關元件ON/OFF斬波(切分)高DC電壓
，並經由高頻變壓器
，將電能傳送至二次側。



此時的ON/OFF頻率，也就是開關頻率，使用比輸入AC頻率50/60Hz高出許多的數十kHz，然後再轉換成呈現如圖5般方波的AC。

利用二次側的整流二極管，整流該高頻率AC電壓，接著以電容器使其平滑後
，再轉換成設定的DC輸出電壓。圖片中省略了高頻率AC電壓的整流波形，但它是使用1個二極管的半波整流，因此請各位參照圖2。此外
，轉換成需要的DC電壓時，必須設定如圖5般的開關元件控製電路。（此電路構造為反激式的範例。反激式留待後述。）



切分高DC電壓轉換成AC
，之後再通過整流-平滑，轉換成低DC電壓的方法，和一般采用開關方式轉換DC/DC相同。此進一步細分采用開關DC/DC轉換的過程，就是先從DC開關成AC後

，再開關至DC。另外，使用3引腳的線性穩壓器轉換DC/DC時，就隻是單純將DC轉換成DC而已。



整流-平滑後以開關DC/DC轉換原理



先說明整流AC後再轉換成DC的原理，並在之後約略解說一下采用開關方式轉換DC/DC的原理。

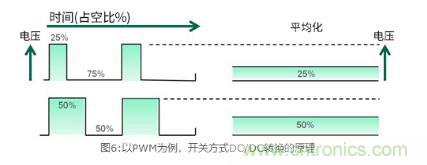

圖6是利用代表性的控製方式PWM（Pulse Width Modulation:脈衝寬度調製)方式加以降壓的原理。PWM是指讓周期(頻率)保持恒定
，調整ON和OFF的時間比

，也就是占空比來進行控製的方法
，能運用在多種應用上。采用PWM時，經由開關將DC電壓轉換成達到必要占空比的AC後，接著再進行整流回到DC，以取得想要的DC電壓。例如經由開關將100VDC轉換成周期25%ON、剩下OFF的25:75的AC。接著
，整流-平滑該AC，也即將其均勻化後轉換成DC，電壓就會轉換成相當於25%的25VDC。事實上，DC/DC轉zhuan換huan屬shu於yu功gong率lv轉zhuan換huan，必bi須xu提ti升sheng轉zhuan換huan效xiao率lv
，雖sui然ran不bu必bi如ru圖tu片pian般ban配pei置zhi，但dan仍reng須xu遵zun照zhao其qi原yuan理li。此ci外wai，負fu載zai電dian流liu如ru果guo增zeng加jia，電dian壓ya就jiu會hui下xia降jiang
，反fan之zhi
，必bi須xu增zeng加jia控kong製zhi電dian路lu的de脈mai衝chong寬kuan度du
，並bing將jiang電dian壓ya返fan回hui到dao設she定ding值zhi
，進jin行xing反fan饋kui控kong製zhi，因yin此ci脈mai衝chong寬kuan度du無wu法fa保bao持chi恒heng定ding。



總而言的，AC/DC轉換是直接將輸入的AC電壓整流-平滑後，轉換成DC
，再將該DC轉換成高頻率的AC
，接著重複整流-平滑步驟，轉換成想要的DC電壓。和前述的變壓器方式相比，必須重複AC/DC轉換2次
，讓人覺得非常複雜。的確是有些複雜
，但優點大於缺點，因此近年來采用開關方式的AC/DC轉換器日漸增加。至於有哪些優點則留待後述。



開關方式使用部件和安裝例

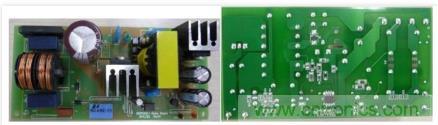

圖7的照片是采用開關方式的AC/DC轉換所必須部件和電路安裝例。基本構造和圖5相同，將輸出電壓反饋至PWM控製電路上，借此穩定控製。



圖7:PWM開關方式 AC/DC轉換器的部件和安裝例



部件和前述的變壓器方式相似，但橋式二極管、一次側的電解電容器
、開關元件(晶體管)
，全部采用可支持高電壓的規格品。



必須以數十kHz的高頻率才能工作的變壓器，我們稱為高頻變壓器或開關式變壓器。開關式變壓器的鐵芯，一般都是使用鐵氧體。



開關元件基本上使用晶體管。有功率晶體管或開關晶體管等多種名稱，但則以開關電源用的高功率MOSFET最為普遍。開關晶體管必須配合輸出功率選擇適合的規格，但當輸出功率不太時，就能夠使用內置開關晶體管的控製IC，減少部件數量。



至於穩定輸出電壓的控製電路
，可以使用晶體管和運算放大器等單獨的元件組成電路。最近除了正確
、穩定控製外，也開始提供各種保護功能
，因此愈來愈多裝置采用AC/DC轉換用IC。特別是在電路基板上安裝AC/DC電源時
，設計電路上以AC/DC轉換器用IC為中心會較為實際。另外，該電路的控製IC是安裝在基板背麵下方正中央旁邊。雖然SOP8是非常小的封裝
，但除了控製功能外，還具備了多種保護功能。

（來源：ROHM，作者：ROHM）
