使用雙極性結型晶體管和NMOS晶體管的穩定電流源

發布時間：2021-03-05 來源：Doug Mercer 和 Antoniu Miclaus 責任編輯：wenwei

【導讀】本實驗旨在研究如何利用零增益概念來產生穩定（對輸入電流電平的變化較不敏感）的輸出電流。本文將重點討論使用雙極性結型晶體管(BJT)和NMOS晶體管的穩定電流源。

穩定電流源(BJT)

目標

本實驗旨在研究如何利用零增益概念來產生穩定（對輸入電流電平的變化較不敏感）的輸出電流。

材料

● ADALM2000主動學習模塊

● 無焊麵包板

● 一個2.2 kΩ電阻（或其他類似值）

● 一個100 Ω電阻

● 一個4.7 kΩ電阻

● 兩個小信號NPN晶體管（2N3904或SSM2212）

說明

BJT穩定電流源對應的電路如圖1所示。

圖1.穩定電流源

硬件設置

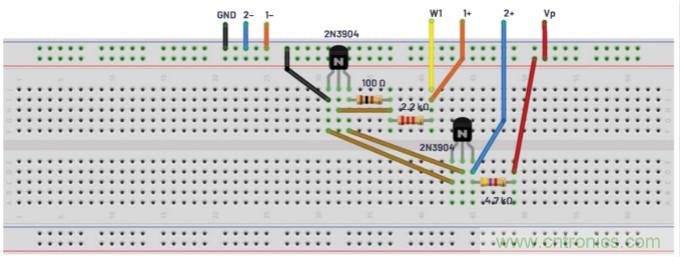

麵包板連接如圖2所示。W1的輸出驅動電阻R1的一端。電阻R1和R2以及晶體管Q1按照 2020年11月StudentZone文章所示進行連接。由於Q2的VBE始終小於Q1的VBE，因此可能的話，從器件庫存中選擇Q1和Q2滿足條件——在相同集電極電流下，Q2的VBE小於Q1的VBE。晶體管Q2的基極連接到Q1集電極的零增益輸出。R3連接在Vp電源和Q2的集電極之間，與2+示波器輸入一起用來測量集電極電流。

圖2.NMOS零增益放大器麵包板電路

程序步驟

零增益放大器可用於創建穩定的電流源。現在，當W1所表示的輸入電源電壓變化時，晶體管Q1的集電極所看到的電壓更為穩定，因此可以將其用作Q2的基極電壓，以在晶體管Q2中產生更穩定的電流。

波形發生器配置為1 kHz三角波，峰峰值幅度為3 V，偏置為1.5 V。示波器通道2的輸入(2+)用於測量Q2集電極上的穩定輸出電流。

配置示波器以捕獲所測量的兩個信號的多個周期。確保啟用XY功能。

使用示波器的波形圖示例如圖3和圖4所示。

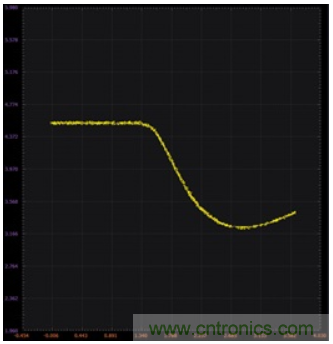

圖3.Q2集電極電壓與W1電壓的關係

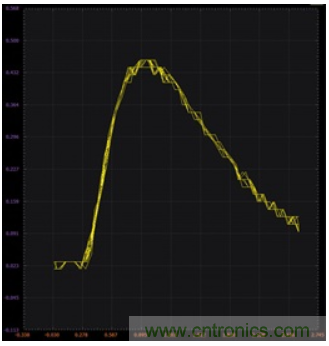

圖4.Q2集電極電流與W1電壓關係的示波器圖

穩定電流源(NMOS)

材料

● ADALM2000主動學習模塊

● 無焊麵包板

● 一個2.2 kΩ電阻（或其他類似值）

● 一個168 Ω電阻（將100 Ω和68 Ω電阻串聯）

● 一個4.7 kΩ電阻

● 兩個小信號NMOS晶體管（CD4007或ZVN2110A）

說明

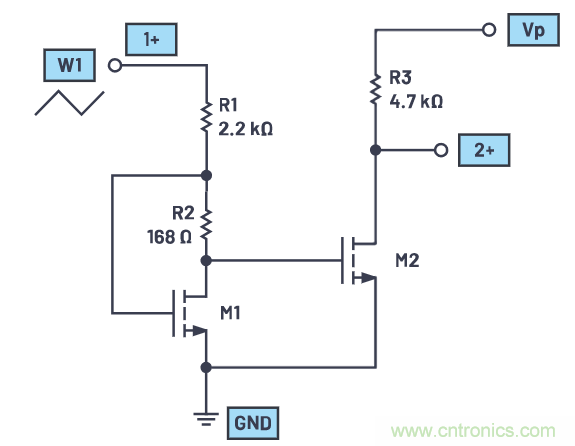

MOS穩定電流源對應的電路如圖5所示。

圖5.穩定電流源

硬件設置

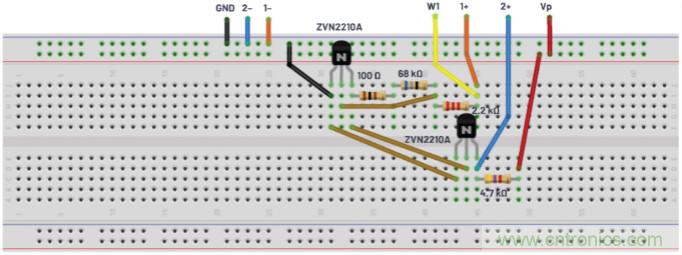

麵包板連接如圖6所示。波形發生器W1的輸出驅動電阻R1的一端。電阻R1和R2以及晶體管M1按照 2020年11月StudentZone文章所示進行連接。由於M2的VGS始終小於M1的VGS，因此可能的話，從器件庫存中選擇M1和M2滿足——在相同漏極電流下，M2的VGS小於M1的VGS。晶體管M2的柵極連接到M1漏極的零增益輸出。R3連接在Vp電源和M2的漏極之間，與2+示波器輸入一起用來測量漏極電流。

圖6.穩定電流源麵包板電路

程序步驟

波形發生器配置為1 kHz三角波，峰峰值幅度為4 V，偏置為2 V。示波器通道2的輸入(2+)用於測量M2漏極上的穩定輸出電流。

配置示波器以捕獲測量的兩個信號的多個周期。確保啟用XY功能。

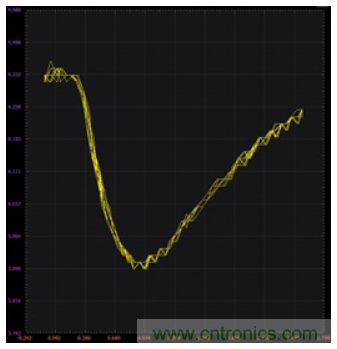

圖7提供了示波器顯示的圖像示例。

圖7.M2漏極電壓與W1電壓的關係

關於BJT和NMOS的問題

此類電路有時稱為峰化電流源。您認為為什麼會使用此命名規則？

輸出電流的峰值很窄。如何調整電路以產生更寬、更平坦的峰值？

您可以在學子專區博客上找到問題答案。
