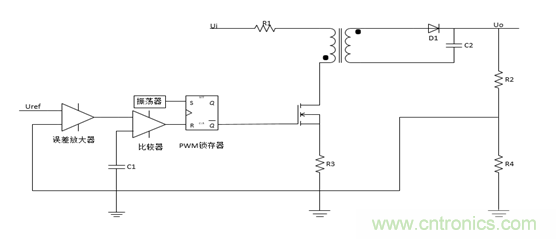

電壓控製模式的原理是將負載端的采到的電壓Vf作為誤差放大器的輸入，誤差放大器的另一個輸入是基準電壓Vref，兩者比較後送到PWM控製器的輸入與固定的鋸齒波信號進行處理，產生PWM信號來控製開關管的導通和關斷
，進而實現電壓的調節。



電壓控製模式的優點非常突出，存在控製思路簡單、電路結構單一
、輸(shu)出(chu)阻(zu)抗(kang)低(di)。但(dan)是(shi)電(dian)壓(ya)反(fan)饋(kui)也(ye)存(cun)在(zai)相(xiang)位(wei)延(yan)遲(chi)
，相(xiang)應(ying)速(su)度(du)不(bu)夠(gou)快(kuai)的(de)缺(que)點(dian)，設(she)計(ji)的(de)環(huan)路(lu)補(bu)償(chang)網(wang)絡(luo)常(chang)常(chang)過(guo)於(yu)複(fu)雜(za)，且(qie)還(hai)需(xu)要(yao)單(dan)獨(du)設(she)計(ji)過(guo)電(dian)流(liu)保(bao)護(hu)電(dian)路(lu)。



3、電流控製



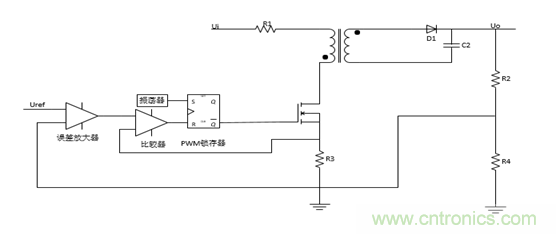

電流控製模式，輸出電壓和初級繞組電流是至關重要的量。原理如圖所示。





電流控製模式的原理是將采樣電阻上的電壓送到電流比較器的輸入與電壓誤差放大器的輸出做比較，將比較後的結果來控製PWM的大小，進而實現電壓的穩定和電流在合適的範圍。



電(dian)流(liu)控(kong)製(zhi)模(mo)式(shi)屬(shu)於(yu)雙(shuang)閉(bi)環(huan)控(kong)製(zhi)係(xi)統(tong)，相(xiang)比(bi)電(dian)壓(ya)控(kong)製(zhi)模(mo)式(shi)
，電(dian)壓(ya)調(tiao)整(zheng)率(lv)更(geng)高(gao)，調(tiao)節(jie)速(su)度(du)更(geng)快(kuai)
，雖(sui)然(ran)在(zai)一(yi)定(ding)程(cheng)度(du)上(shang)增(zeng)加(jia)了(le)電(dian)路(lu)的(de)複(fu)雜(za)性(xing)，但(dan)電(dian)流(liu)模(mo)式(shi)不(bu)需(xu)要(yao)單(dan)獨(du)設(she)計(ji)電(dian)流(liu)保(bao)護(hu)。



設計者在選擇控製方案時往往有多種方案，雖然電流控製方案比電壓控製方案具有更好的魯棒性，但是在很多DC-DC芯片中可以看到電壓控製方案的身影，這裏筆者隻是做了拋磚引入式的總結，實際使用時還是需要綜合考量。
