一
、場效應管逆變焊機的特點

由於場效應管的突出優點，用場效應管作逆變器的開關器件時

，可以把開關頻率設計得很高，以提高轉換效率和節省成本（使用高頻率變壓器以減小焊機的體積，使焊機向小型化，微型化方便使用。



danwulunhuhanjihaishiqiegeji，tamendegongzuodianliudouhenda。shiyongyigechangxiaoyingguanmanzubulehanjiduidianliudexuqiu，yibancaiyongduozhibingliandexingshilaitigaohanjidianyuandeshuchudianliu。zheyangjizengjialechengben
，youjiangdiledianludewendingxinghekekaoxing。



二、IGBT焊機的特點

IGBT焊機指的是使用IGBT作為逆變器開關器件的弧焊機。由於IGBT的開關頻率較低，電流大，焊機使用的主變壓器
、濾波
、儲能電容、電抗器等電子器件都較場效應管焊機有很大不同，不但體積增大，各類技術參數也改變了。



三


、IGBT焊機工作原理：

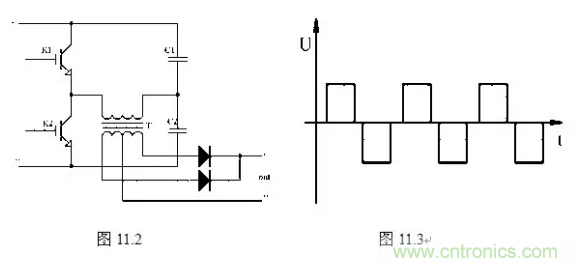

半橋逆變電路工作原理如圖11.2


工作原理：

①tl時間：開關K1導通，K2截止，電流方向如圖中①，電源給主變T供電，並給電容C2充電。

②t2時間：開關K1、K2都截止
，負截無電流通過（死區）。

③t3時間：開關K1截止，K2導通，電容C2向負載放電。

④t4時間：開關K1、K2均截止，又形成死區。如此反複在負載上就得到了如圖11.3的電流，實現了逆變的目的。



2、IGBT焊機的工作原理

①電源供給：

和場效應管作逆變開關的焊機一樣，焊機電源由市電供給，經整流、濾波後供給逆變器。

②逆變：

由於IGBT的工作電流大，可采用半橋逆變的形式，以IGBT作為開關
，其開通與關閉由驅動信號控製。

③驅動信號的產生：

驅動信號仍然采用處理脈寬調製器輸出信號的形式。使得兩路驅動信號的相位錯開（有死區），以防止兩個開關管同時導通而產生過大電流損壞開關管。驅動信號的中點同樣下沉一定幅度，以防幹擾使開關管誤導通。

④保護電路：

IGBT焊機也設置了過流、過壓、過熱保護等，有些機型也有截流
，以保證焊機及人身安全，其工作原理與場效應管焊機相似。



nibianyuzhengliushilianggexiangfandegainian

，zhengliushibajiaoliudianbianhuanweizhiliudiandeguocheng，ernibianzeshibazhiliudiangaibianweijiaoliudiandeguocheng，caiyongnibianjishudehuhandianyuanchengweinibianhanji。nibianguochengxuyaodagonglvdianzikaiguanqijian，caiyongjueyuanzhashuangjijingtiguanIGBT作為開關器件的逆變焊機成為IGBT逆變焊機。



逆變焊機的工作過程如下：將三相或單相工頻交流電整流，經濾波後得到一個較平滑的直流電，由IGBT組成的逆變電路將該直流電變為幾十KHZ的交流電，經主變壓器降壓後
，再經整流濾波獲得平穩的直流輸出焊接電流。



逆變電焊機優點：youyunibiangongzuopinlvhengao
，suoyizhubianyaqidetiexinjiemianjihexianquanzashudadajianshao
，yinci，nibianhanjikeyizaihendachengdushangjieshengjinshucailiao
，jianshaowaixingchicunjizhongliang，dadajianshaodiannengsunhao，gengzhongyaodeshi，nibianhanjinenggouzaiweimiaojideshijianneiduishuchudianliujinxingtiaozheng
，suoyijiunengshixianhanjieguochengsuoyaoqiudelixiangkongzhiguocheng，huodemanyidehanjiexiaoguo。
