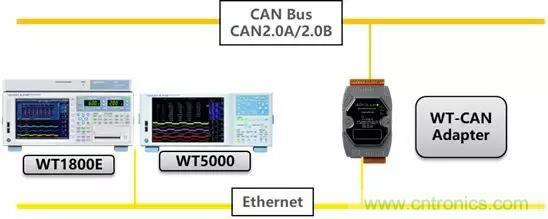

圖表 1 WT-CAN通信係統解決方案



WT-CAN適配器的主要功能和使用方法



主要功能和規格：

支持WT5000和WT1800E兩款功率分析儀。

支持CAN2.0A/2.0B通信協議。

最多支持約210個功率參數同時傳輸。

可生成DBC文件
，直接將功率參數導出到測試係統（軟件）。

最快轉換傳輸周期50ms。

可通過CAN總線遠程對功率分析儀進行常用設定和操作。



除此之外

，WT-CAN適配器的設定也非常容易，隻需要簡單的幾步就可搞定：



Step 1： 將適配器通過以太網方式連接到PC上，保證二者在同一網段。



Step 2： 打開專用設定軟件WT-CAN Setting Tool
，輸入功率分析儀基本配置和CAN網絡基本參數信息。

　

　

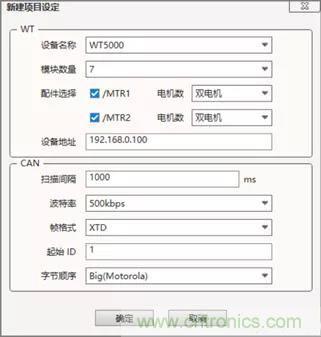

圖表 2 功率分析儀和CAN網絡基本參數設置



Step 3： 選擇需要發送到CAN總線上的功率參數，並生成DBC文件。

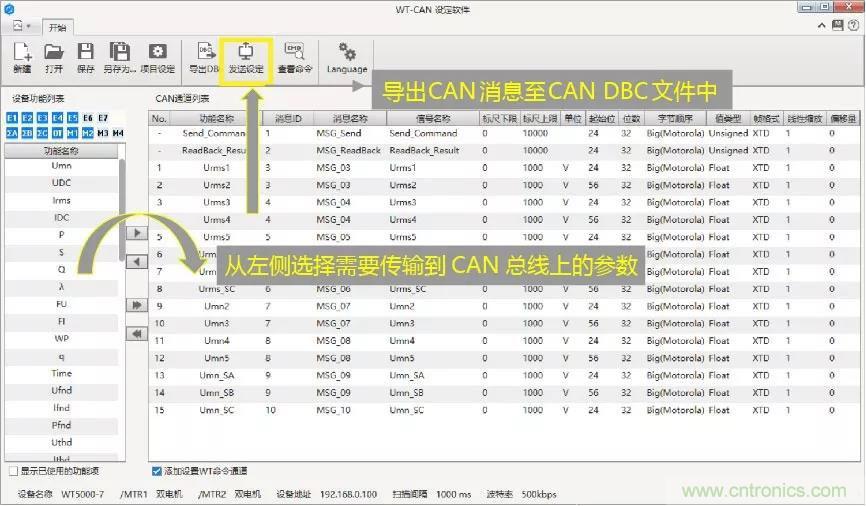

圖表 3 選擇功率參數並生成DBC文件



Step 4： 將以上設定寫入WT-CAN適配器。



Step 5： 將WT-CAN適配器同時連接到WT功率分析儀的以太網口和係統的CAN通信端口。將生成的DBC文件導入上位係統之後，就可以在CAN網絡中接收到需要的功率參數了。



上述步驟隻是初次使用時需要的設置，以後如無特殊需求，直接使用即可。

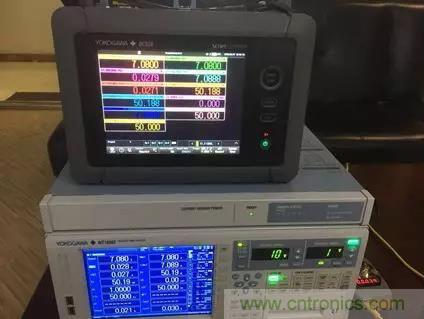

圖表4 功率參數通過CAN總線傳輸結果演示



在(zai)測(ce)試(shi)中(zhong)如(ru)果(guo)想(xiang)改(gai)變(bian)功(gong)率(lv)分(fen)析(xi)儀(yi)的(de)設(she)置(zhi)，比(bi)如(ru)修(xiu)改(gai)電(dian)壓(ya)電(dian)流(liu)量(liang)程(cheng)，更(geng)改(gai)數(shu)據(ju)更(geng)新(xin)間(jian)隔(ge)，或(huo)者(zhe)控(kong)製(zhi)積(ji)分(fen)功(gong)能(neng)的(de)啟(qi)停(ting)，不(bu)再(zai)需(xu)要(yao)進(jin)入(ru)危(wei)險(xian)的(de)測(ce)試(shi)現(xian)場(chang)在(zai)儀(yi)器(qi)主(zhu)機(ji)上(shang)進(jin)行(xing)操(cao)作(zuo)，工(gong)程(cheng)師(shi)隻(zhi)需(xu)要(yao)在(zai)上(shang)位(wei)機(ji)上(shang)向(xiang)CAN網絡中發送特定代碼就可以對功率分析儀進行設定，不僅安全而且高效。
