《3～35kV交流金屬封閉開關設備》（GB3906—91）中對此作了明確規定，此國家標準把“聯鎖”描述為：“金屬封閉式開關設備應具有：防止帶負荷分、合隔離開關（隔離插頭）；防止誤分、誤合斷路器、負荷開關、接觸器（允許提示性）；防止接地開關處在閉合位置時關合斷路器、負荷開關等開關；防止再帶電時誤合接地開關
；防止誤人帶電隔室等功能”
，上述五項防止電氣誤操作的內容，簡稱“五防”。“五防”裝置一般可分為機械、電氣和綜合三類，我司高壓開關櫃屬於綜合類。



機(ji)械(xie)聯(lian)鎖(suo)是(shi)在(zai)高(gao)壓(ya)開(kai)關(guan)櫃(gui)的(de)操(cao)作(zuo)部(bu)位(wei)之(zhi)間(jian)用(yong)互(hu)相(xiang)製(zhi)約(yue)和(he)聯(lian)動(dong)的(de)機(ji)械(xie)機(ji)構(gou)來(lai)達(da)到(dao)先(xian)後(hou)動(dong)作(zuo)的(de)閉(bi)鎖(suo)要(yao)求(qiu)，單(dan)櫃(gui)機(ji)械(xie)聯(lian)鎖(suo)在(zai)操(cao)作(zuo)過(guo)程(cheng)中(zhong)無(wu)需(xu)使(shi)用(yong)鑰(yao)匙(chi)等(deng)輔(fu)助(zhu)操(cao)作(zuo)，可(ke)以(yi)實(shi)現(xian)隨(sui)操(cao)作(zuo)順(shun)序(xu)的(de)正(zheng)確(que)進(jin)行(xing)
，自(zi)動(dong)地(di)步(bu)步(bu)解(jie)鎖(suo)。在(zai)發(fa)生(sheng)誤(wu)操(cao)作(zuo)時(shi)
，可(ke)以(yi)實(shi)現(xian)自(zi)動(dong)閉(bi)鎖(suo)，阻(zu)止(zhi)誤(wu)操(cao)作(zuo)的(de)進(jin)行(xing)。



部分10kV配電設備使用的都是金屬封閉式開關設備
，包括高壓開關櫃、高壓PT櫃、高壓計量櫃等。高壓開關櫃是我們變電運行時頻繁操作的設備之一
，因此對高壓開關櫃的“機械聯鎖”的認識相當重要。



“五防”具體內容：



1.防止帶負荷分
、合隔離開關。（斷路器、負荷開關、接觸器合閘狀態不能操作隔離開關。） 2.防止誤分、誤合斷路器、負荷開關、接觸器。（隻有操作指令與操作設備對應才能對被操作設備操作） 3.防止接地開關處於閉合位置時關合斷路器、負荷開關。（隻有當接地開關處於分閘狀態，才能合隔離開關或手車才能進至工作位置，才能操作斷路器、分荷開關閉合） 4.防止在帶電時誤合接地開關。（隻有在斷路器分閘狀態，才能操作隔離開關或手車才能從工作位置退至試驗位置，才能合上接地開關） 5.防止誤入帶電室。（隻有隔室不帶電時，才能開門進入隔室）

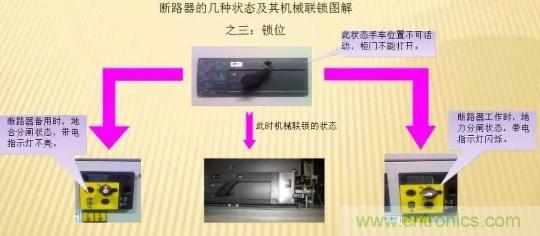

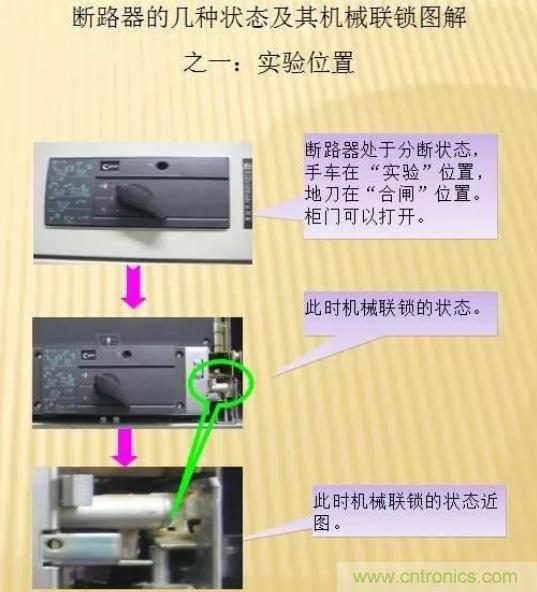

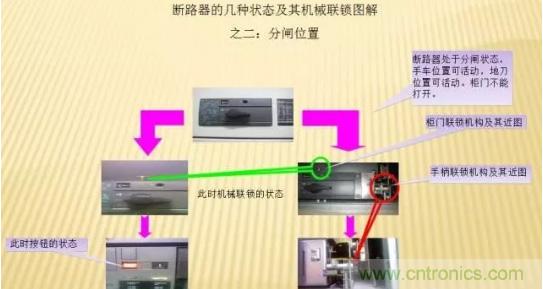

一、斷路器的聯鎖實現方式



單台高壓開關櫃的斷路器而言，其機械聯鎖主要作用是：



一.防止誤入帶電室。



二.防止在帶電時誤合接地開關。



三.防止誤分
、誤合斷路器



四.防止接地開關處在閉合位置時關合斷路器。









二.斷路器與隔離開關的聯鎖實現方式



就母聯高壓開關櫃的斷路器與隔離開關而言，其機械聯鎖主要作用是：



一.防止帶負荷分、合隔離開關



二.防止誤入帶電室。



三. 防止誤分、誤合斷路器

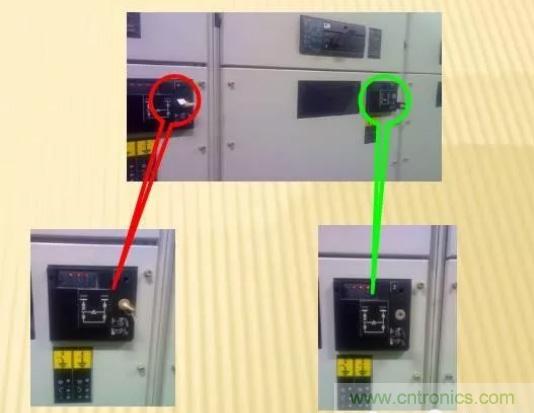

操作順序（紅的“標示”是母聯櫃，綠的“標示”是母聯隔離櫃）：



當需要斷開母聯時
，先按操作規程斷開斷路器
，然後將手車搖至“實驗”位置
，拉出聯鎖拉環，拔出鑰匙；然後將鑰匙插入母聯隔離櫃的聯鎖裝置，將聯鎖拉環推進去，搖出隔離手車。操作完畢。合母聯櫃的操作步驟則相反。完全實現了“防止帶負荷分

、合隔離開關”



二.ATS櫃斷路器的聯鎖實現方式



ATS高壓開關櫃的斷路器而言，其機械聯鎖主要作用是：



一.防止誤入帶電室。



二.防止在帶電時誤合接地開關。



三.防止誤分、誤合斷路器



四.防止接地開關處在閉合位置時關合斷路器。

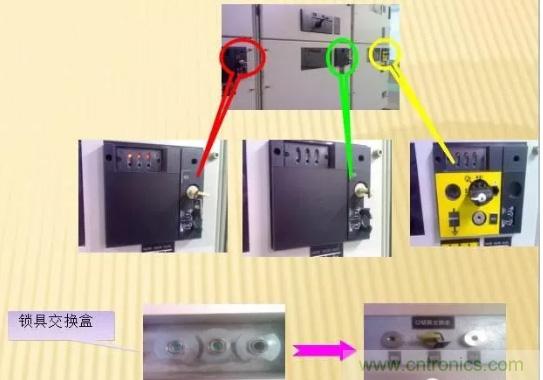

操作順序（紅的“標示”是N電源櫃，綠的“標示”是E電源櫃，黃的“標示”是出線櫃）：



當需要斷開出線櫃時，先將N電源櫃、E電源櫃停電，拔出KEY1
、KEY2鑰匙，然後將鑰匙插入鎖具交換盒裏，取出KEY3鑰匙插入出線櫃聯鎖的鑰匙孔，方能操作出線櫃。合出線櫃的操作步驟則相反。



一. 高壓櫃中兩台進線櫃與母聯之間電氣聯鎖的配合

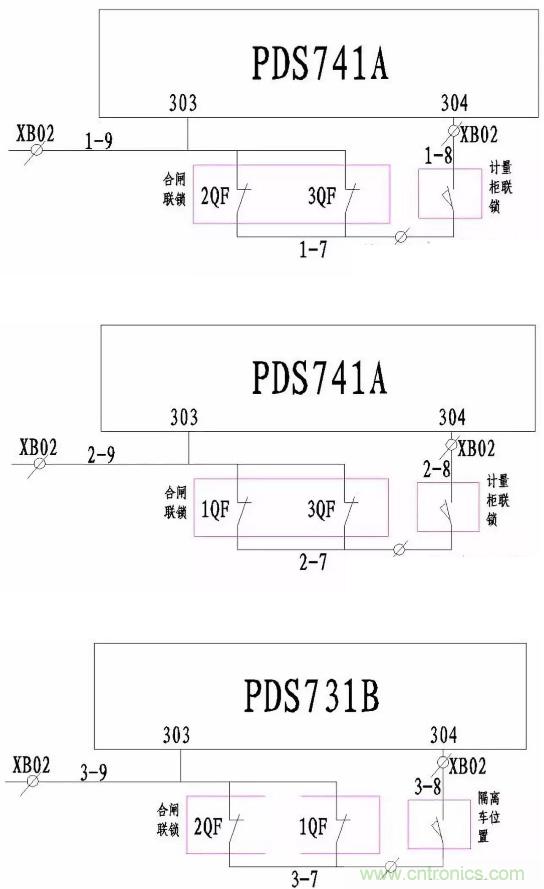

meiyitaokaiguanguichulewanshandejixieliansuohaiyaoyouxiangyingdedianqiliansuoxianghupeihe。yinweijixieliansuobunengjiyuan，julitaiyuanjiuhuiyingxianglingmindu，zheshijiuxuyaodianqiliansuodepeihe。xiamiansanfudianqiyuanlitushiC2變配電所高壓進線櫃與母聯櫃之間的電氣聯鎖原理圖，其中PDS741A是1
、2號進線櫃的綜保裝置

，PDS731B是母聯櫃的綜保裝置
；1QF是一號進線櫃斷路器，2QF是二號進線櫃斷路器，3QF是母聯櫃斷路器。其聯鎖的原理如下：



在計量櫃與母聯隔離櫃都到位的情況下，合1QF與2QF。這時PDS731B的3-7與3-9處於分斷的狀態
，其304端子無電源，3QF不滿足合閘條件。同理
，1QF與3QF合閘時
，2QF不滿足合閘條件
；2QF與3QF合閘時
，1QF不滿足合閘條件。





二. 低壓櫃中兩台進線櫃與母聯之間電氣聯鎖的配合

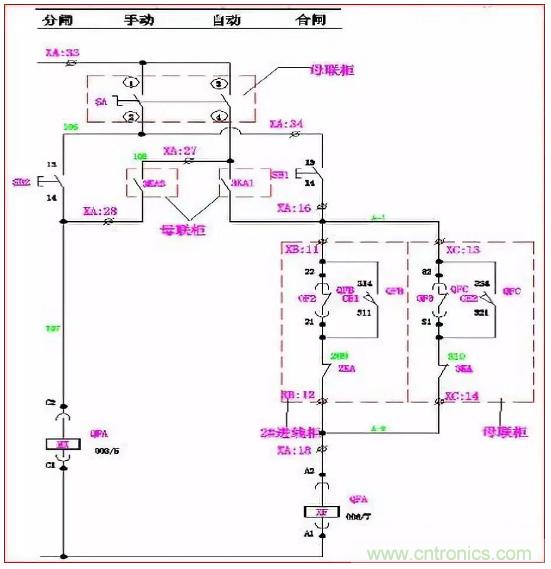

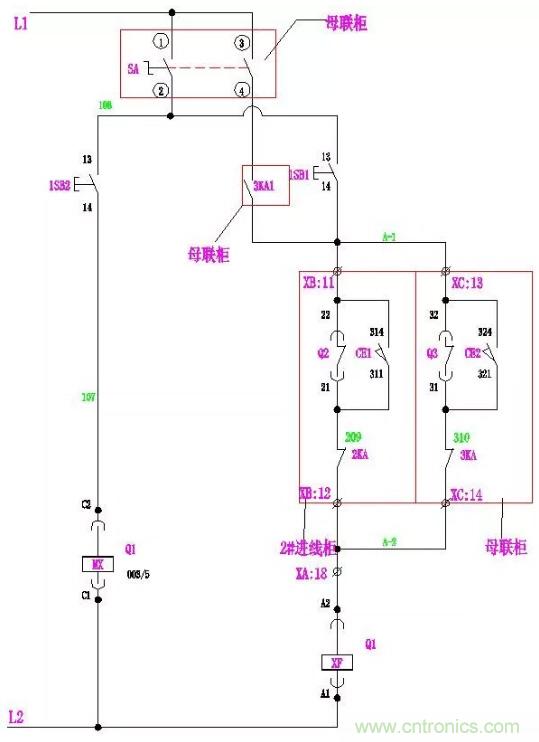

一般互為備用的兩組低壓櫃與母聯之間，都采用“三合二”的邏輯關係。控製電路相互之間設有電氣聯鎖，（如圖）其中Q1是1#進線斷路器，Q2是2#進線斷路器，Q3是母聯斷路器，2KA
、3KA是Q2、Q3的故障繼電器
，3KA1是啟動繼電器。



手動時：萬轉SA的1、2腳連通。當Q2、Q3合閘，Q1合閘回路A-2
、A-3斷開，其合閘線圈XF無法得電， Q1不能滿足合閘條件；同理，當Q1、Q2或Q1
、Q3同時合閘時
，Q2或Q3也同樣不能滿足合閘條件。使進線櫃與母聯滿足“三合二”邏輯。



自動時：萬轉SA的3、4腳連通。啟動繼電器3KA1代替了按鈕1SB1的功能
，其它動作與手動時一樣。



注：本原理圖是Q1斷路器的控製圖，Q2
、Q3的控製圖與它一樣。

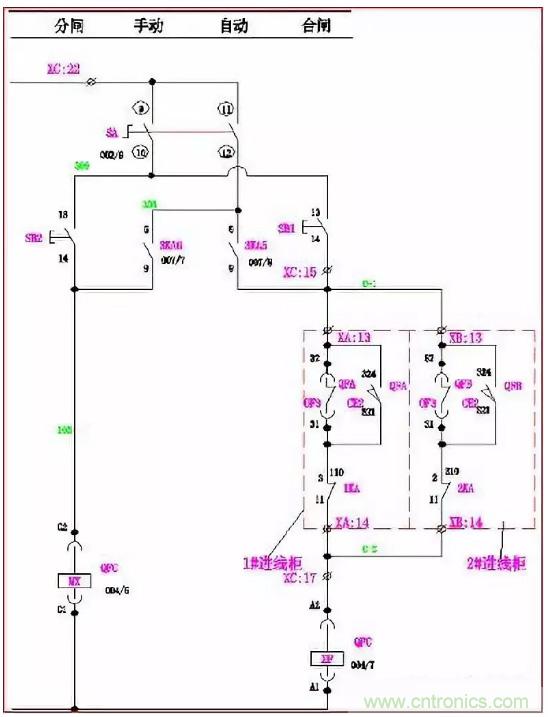

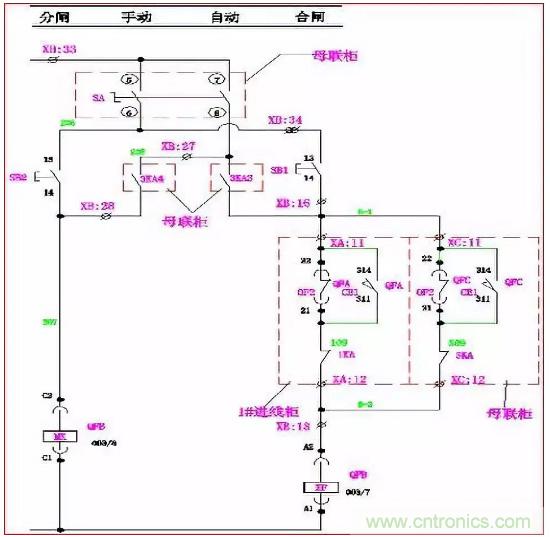

下麵的電氣原理圖是C2變配電所低壓進線櫃與母聯櫃之間的電氣聯鎖原理圖，其中QFA是401開關
，QFB是402開關，QFC是母聯開關；PLC模塊安裝在母聯櫃內，其控製電源DC24V並聯分別取自於401、402開關。其聯鎖的原理如下：



手動時：當QFA、QFB合閘
，QFC合閘回路C-1、C-2斷開，其合閘線圈XF無法得電， QFC不能滿足合閘條件；同理，當QFA、QFC或QFB
、QFC同時合閘時
，QFB或QFA也同樣不能滿足合閘條件。使進線櫃與母聯滿足“三合二”邏輯。



自動時：由於低壓進線開關沒有選用欠壓（失壓）xianquan
，suoyicaiyongmokuailaikongzhishiyashijinxiankaiguandefenzhadongzuo
，santailiansuodeduanluqikongzhihuiludianyuanjunquzimuliangui。yongzhongjianjidianqiqudaileanniu，liansuodeqitabuzhouyushoudongyiyang。



C2-401



C2-402



母聯開關

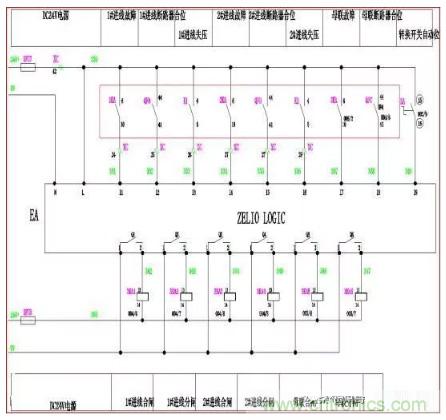

PLC控製圖
