ADI 推出為 LTM4700雙50A或單100A μModule® 穩壓器



Analog Devices的DC/DC穩壓器是電信、數據通信和存儲係統應用的理想選擇



隨著全球數據中心的高速發展，數據中心相關的能源挑戰也日益成為人們關注的焦點。根據ICT Research的研究數據，2016年中國數據中心總耗電量達1108億千瓦時
，這個數值已經超過三峽電站2016年約1000億千瓦時的總發電量，而且隨著算力和性能越來越強勁的處理器的引入

，數據中心對電能的消耗量將持續增長。



這就需要高新一代的電源管理器件來應對這一挑戰
，新的電源管理器件必須支持更高功率
、具備更高的效率，且要滿足成本
、外形尺寸等方麵的要求。



ADI 公司推出的LTM4700降壓型μModule® DC/DC穩壓器就是麵向未來數據中心應用的電源管理器件的代表。LTM4700可支持雙通道50A或單通道100A的高功率，在一個緊湊的15mm×22mm×7.87mmBGA封裝中，集成了快速模擬控製環路

、精準型混合信號電路
、EEPROM、功率 MOSFET、電感器和支持組件。這種高集成度的設計使得LTM4700的尺寸隻有競爭對手的一半，可以很好地幫助客戶解決散熱
、尺寸、體積和效率方麵的設計痛點。



LTM4700具有通過 PMBus (一種基於 I2C 的開放標準數字接口協議) 實現遠程配置及電源管理參數的遙測監察功能。LTM4700的兩線式串行接口允許以可編程轉換速率和排序延遲時間對輸出實施裕度調節、調諧以及斜坡上升和下降。而且輸入和輸出電流及電壓、輸出功率、溫度、正常運行時間和峰值是可讀的。使用時，不需要EEPROM存儲內容的定製配置。在啟動時
，輸出電壓、開關頻率和通道相位角分配可利用引腳搭接電阻器來設定。為開發者提供了很大的便利性。

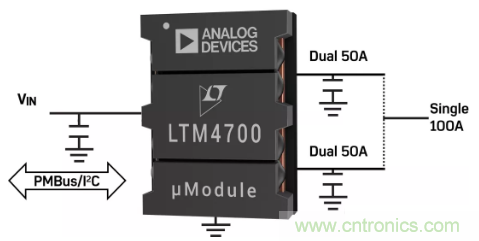

圖1：LTM4700雙50A或單100AμModule®穩壓器



產品特性



雙50A或單100A數字可調輸出
，帶有用於控製、補償和監控的數字接口

寬輸入電壓：4.5V至16V

輸出電壓範圍：0.5V至1.8V

100A時90%從12VIN到1VOUT的滿載效率

±0.5%最大直流輸出錯誤超溫

±3%電流回讀精度（+25°C至+125°C）

集成輸入電流檢測放大器

400kHz PMBus兼容型I2C串行接口

支持在最高125Hz下的遙測輪詢速率

集成16位ΔΣ ADC

恒頻電流模式控製

多模塊並行和均流

15mmx 22mm x 7.87mm BGA封裝



典型應用



係統優化



原型的特征化和數據挖掘



生產和現場環境



電信



數據通信



存儲係統



圖2：LTM4700典型應用示意圖
