1

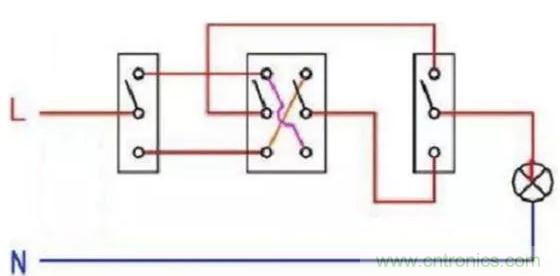

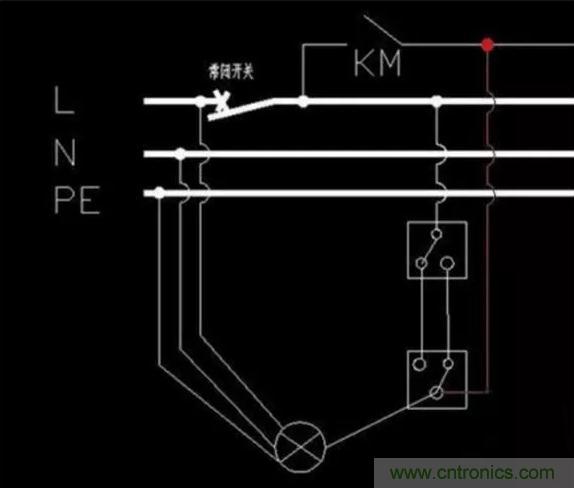

、單聯雙控開關接線圖





2
、單聯雙控開關原理



單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來後再接入電路。每個單刀雙擲開關有三個接線端
，分別連著兩個觸點和一個刀。





3、單聯雙控開關接法



把兩個單刀雙擲開關的兩個觸點分別相連，即開關1的觸點1與開關2的觸點1相連，開關1的觸點2與開關2的觸點2相連，然後兩個開關的刀做為整個開關的兩端接入電燈的兩端。這樣當開關1和2的刀同時接打向各自觸點1或同時打向觸點2時，電路接通，則燈亮。若兩開關的刀一個打向觸點1而另一個打向觸點2shi
，dianlubutong，zedengmie。yincilianggekaiguandoukeyikongzhideng。lianggekaiguankeyifangzailoutideshangxialiangduan，huozoulangdeliangduan，zheyangkeyizaijinruzoulangqiankaideng，tongguozoulanghouzailingyiduanguandeng，jinengzhaoming，younengbimianrenzoudengbumieerlangfeidian。
