在繼電器和磁簧開關的選型中，經常會遇到三種觸頭外形（Form A、Form B 和 Form C）。這三種不同的觸頭外形有什麼區別呢
？



Form A 表示當繼電器線圈不通電或者磁簧開關附近沒有磁場的時候，觸頭保持常開狀態。

Form B 表示當繼電器線圈不通電或者磁簧開關附近沒有磁場的時候，觸頭保持常閉狀態。

Form C 類lei似si於yu單dan刀dao雙shuang擲zhi開kai關guan，由you一yi個ge動dong觸chu頭tou和he兩liang個ge不bu動dong觸chu頭tou構gou成cheng，當dang繼ji電dian器qi線xian圈quan不bu通tong電dian或huo者zhe磁ci簧huang開kai關guan附fu近jin沒mei有you磁ci場chang的de時shi候hou，兩liang個ge不bu動dong觸chu頭tou一yi個ge常chang開kai狀zhuang態tai，另ling一yi個ge保bao持chi常chang閉bi狀zhuang態tai。當dang繼ji電dian器qi線xian圈quan通tong電dian或huo者zhe磁ci簧huang開kai關guan附fu近jin有you磁ci場chang的de時shi候hou
，動dong觸chu頭tou則ze從cong常chang閉bi位wei置zhi裝zhuang換huan到dao常chang開kai位wei置zhi。



圖1：在沒有通電的時候，這三種觸頭外形的結構圖。



圖2：當通電的時候，這三種觸頭由圖1中的狀態變為圖2中的狀態。

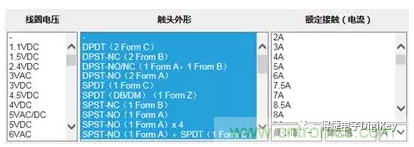

你可能發現有些繼電器會有多個觸頭和不同的結構。你可以根據自己的需求

，選擇所需要的頭外形，如下圖所示。
