開關電源布線中各種接地方式

發布時間：2018-11-21 責任編輯：xueqi

【導讀】在開關電源布線中，基本原則是：根據實際應用,先分清楚地線的種類, 然後選擇不同的接地方式；不論何種接地方式，都須遵守“低阻抗，低噪聲”的原則。以下將介紹開關電源實際布線過程中要考慮各種“地”的特點及接地方式。

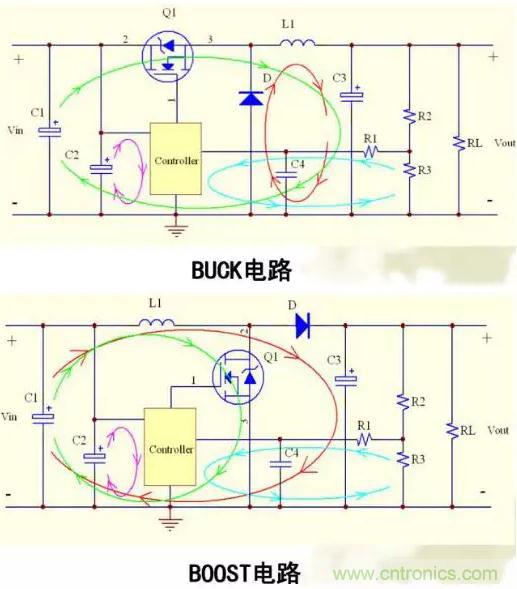

基本電路拓撲環路

功率地線

功率地線由於有大電流流過,如果處理不當就會產生很大的幹擾,不能帶重載,甚至不能正常工作.

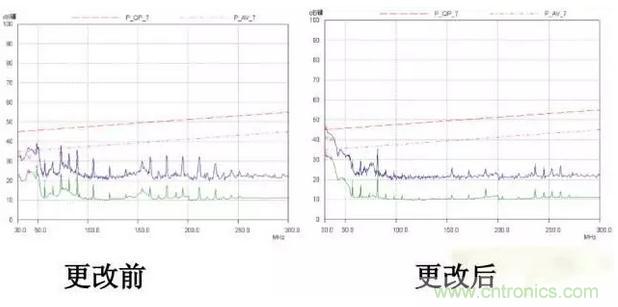

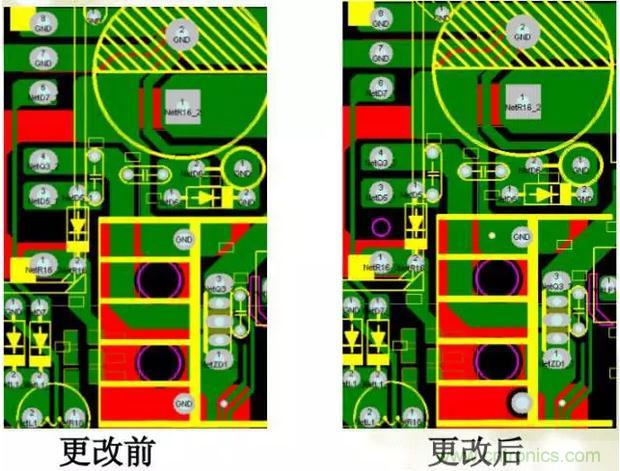

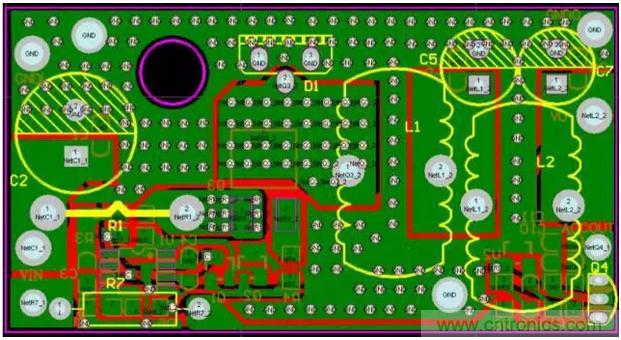

失敗案例

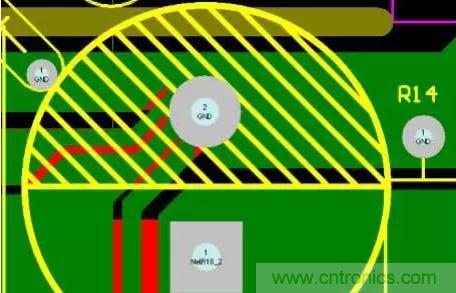

BUCK線路，由於使用大麵積的鋪地，導致幹擾太大，不能帶重載。

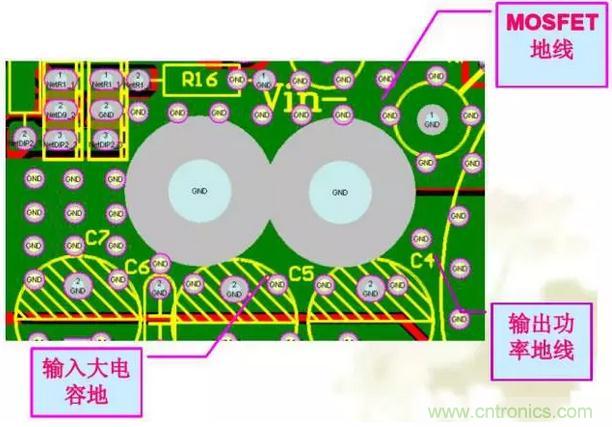

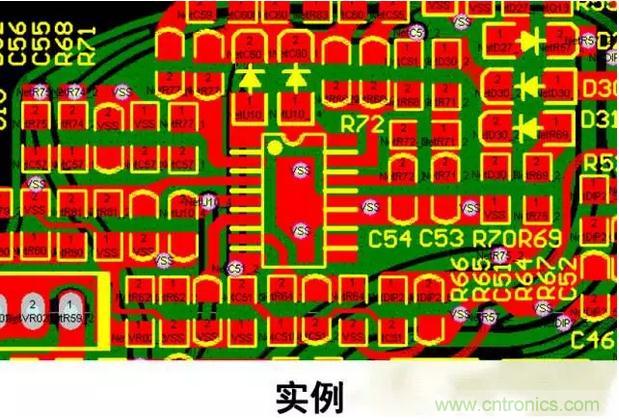

成功案例

1.2KW BOOST線路

Layout需要注意的問題

●不同的功率地線需要單獨走線

●盡量不要平行走線

●盡量減少環路麵積

●必須遵循“短，粗，直”的原則；因功率地線的di/dt較大，太長的線天線效應明顯；太細的線會產生較大的壓降；彎曲太多或90度的線會產生反射效應

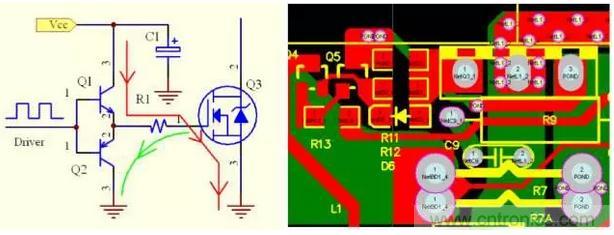

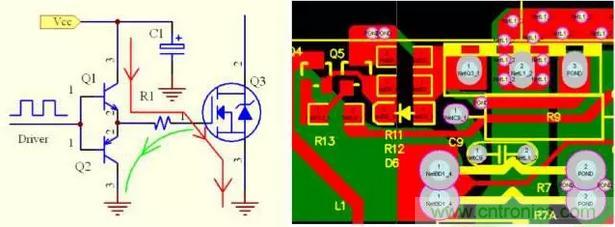

驅動地線

驅動源的地線要盡量靠近被驅動器件，以便構成最小環路，減少振蕩與EMI問題

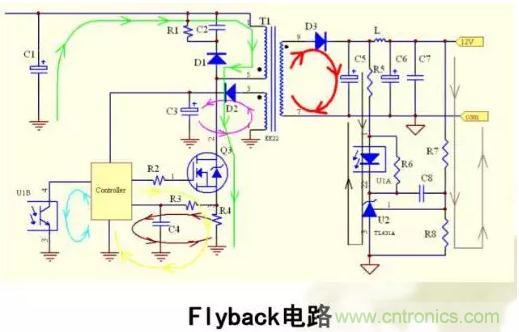

Y電容的接地點

●關於“源” 的概念

●“ 靜地”是源的低端

●Y電容的連接點，講究一個“靜”，很顯然上圖Y電容最佳連接點事C1的負端，以及變壓器T1的次級7腳。

散熱器接地

散熱器處於地電位,有源器件處於射頻電位,故散熱器工作時可以等效於一個大的共模去耦電容,將RF電流接入地.

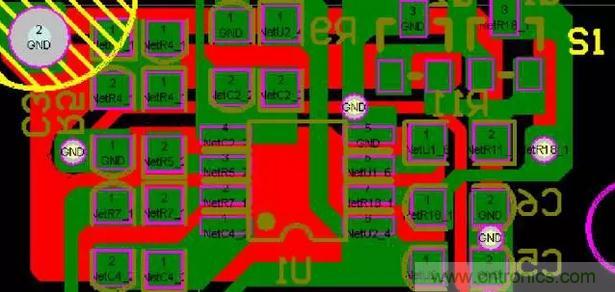

局部接地麵的應用

局部接地麵可以捕獲器件跟振蕩器內部產生的 RF磁通量,在高頻電路中最常見.

總結

●實際布線要結合安規、EMC的要求

●關鍵是要理解“地”在電源中的作用,布線時需要權衡利弊得失
