可耐受冷車發動並具三個穩定輸出的電源



在汽車應用中，需要依靠穩定的 5 V、3.3 V 和低於 2 V 的電源軌為各種各樣的模擬和數字 IC 供電，這些 IC 可能需要不同電源軌，用於內容、處理器 I/O 和內核。這些電源軌是采用 12V 標稱汽車電池電壓 VBAT (其通常在 8 V 至 16 V 的範圍內) 產生的。高效率降壓型穩壓器能夠滿足大多數場合的需要
，但是在冷車發動期間 VBAT 會降至 2 V 並持續幾十毫秒，如果直接從 VBAT 供電
，則此時單純依靠降壓型穩壓器將喪失穩壓狀態。



LT8603 升壓型控製器可在低至 2 V 的電壓下工作，從而使其非常適合用作為降壓穩壓器供電的前置穩壓器。VBAT 降至 8.5 V 以下時

，升壓型控製器輸出 (OUT4) 被調節至 8 V。兩個高電壓降壓穩壓器能夠安然度過冷車發動過程
，並提供恒定的 5 V 和 3.3 V 輸出，如圖 1 所示。一旦 VBAT 從冷車發動恢複至 8 V 以上，升壓型控製器隻是簡單地擁有穿通二極管的作用。高電壓降壓穩壓器能夠處理高達 42 V 的 VBAT。在圖 1 中，低電壓降壓穩壓器從 OUT2 供電，可在冷車發動過程中提供 1.2 V。

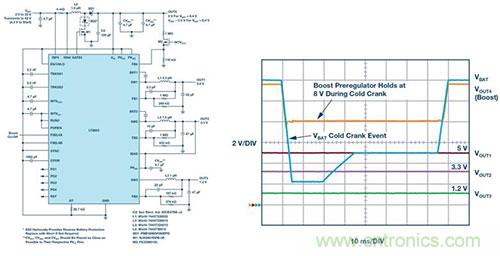

圖 1：可耐受冷車發動並具三個穩定輸出的電源。三個降壓穩壓器利用一個升壓前置穩壓器 (VOUT4) 供電，從而在一個 VBAT 冷車發動過程中為所有三個輸出提供精確的穩壓 (也示於圖中)。



四個穩定的輸出 (第四個電源軌作為 SEPIC)



VBAT 可以長時間處於高電平
，例如：在雙電池助推啟動期間或在 24V 係統中。這對圖 1 中的升壓穩壓器沒有影響，當 VBAT 高於 8 V 時，VBAT 通過，但是兩個高電壓降壓穩壓器的電流輸出能力在較高 VBAT 條件下通常受到熱限製，這是由於開關損耗增加所致
，特別是在汽車應用中常用的 2 MHz 開關頻率下。



溫升可通過降低開關頻率或減低降壓穩壓器的工作電壓予以控製。在圖 2 中

，第四個通道被設置為 SEPIC，為高電壓降壓穩壓器供電，該通道的輸出被調節在 12 V
，這是最適合降壓穩壓器的效率的。通過以最佳效率運行降壓穩壓器，可使溫升處於良好的受控狀態。圖 2 示出了一種產生四個準確穩壓輸出的簡易方法。在輕負載條件下，該電路可在輸入低至 2 V 時保持穩壓作用。



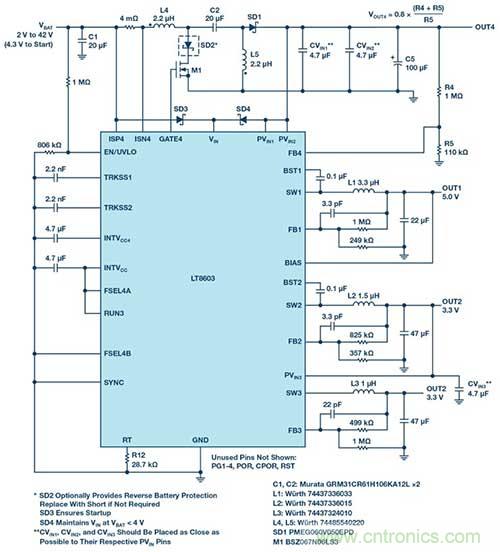

圖 2：專為實現高效率而優化並由一個 SEPIC 供電的高電壓降壓穩壓器。



依靠其中一個降壓穩壓器供電的升壓型控製器



有些汽車應用需要一個穩定的高電壓 (比如 54 V)。產生該穩定高電壓軌的一種方法是采用其中一個高電壓降壓穩壓器的輸出來驅動升壓穩壓器，如圖 3 所示。隻要 VBAT gaoyugaodianyajiangyawenyaqidezuixiaoshurudianya
，namesuoyousigeshuchudoushiwendingde。jiangyawenyaqixianzhileshengyazhuanhuanqidezuidadianliu，yinerkebaohushengyazhuanhuanqimianshouduanludesunhuai，bingtigongzhuzhouqidianliuxianzhigongneng。

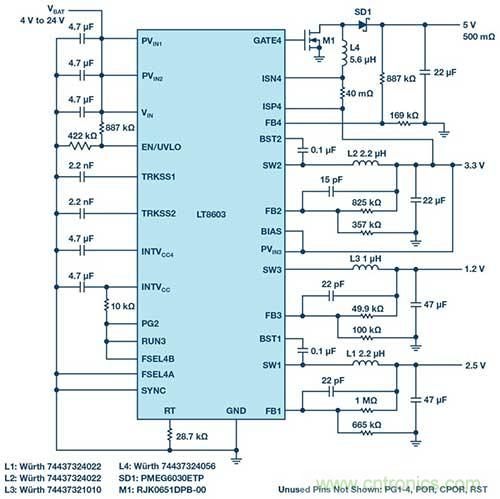

圖 3：升壓轉換器的四個穩定輸出從通道 3 降壓穩壓器供電。



利用充電泵提供的額外穩定電壓



如圖 4 所示

，可以給 SEPIC 電路增設一個充電泵電路，以提供另一個穩定的輸出。針對不同輸入電壓的穩壓曲線如圖 4 所示。同樣
，也可以補充一個負輸出充電泵以產生一個負電源軌。

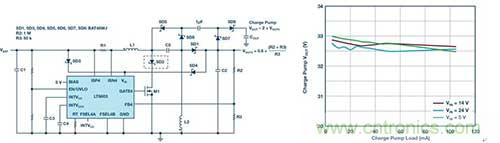

圖 4：充電泵電路提供了額外的高電壓輸出。



EMI 性能



LT8603 采用了一個兩相時鍾。通道 1 和通道 2 異相 180°運行，因而減小了降壓穩壓器的峰值輸入電流

，並有助降低 EMI。電子組件的高密度需要謹慎地平衡熱性能和 EMI 性能。LT8603 演示電路 DC2114A 舉例說明了一款專為實現低 EMI 而優化
、並通過了 CISPR 25 5 類峰值限製要求的布局。圖 5 示出了采用垂直極化的輻射 EMI 結果 (在 30 MHz 至 1000 MHz 頻率範圍內)。輸入為 14 V
，每個輸出中具有一個 1 A 負載。

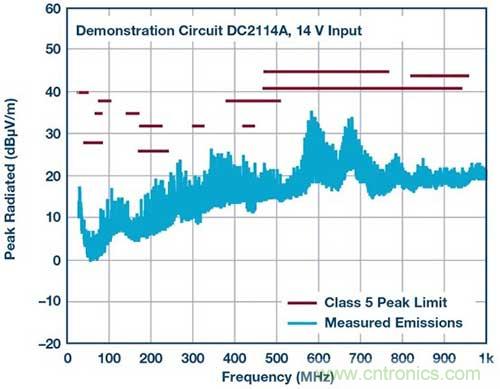

圖 5：LT8603 DC2114A CISPR 25 5 類輻射 EMI，30 MHz 至 1 GHz。



結論



LT8603 通過將三個降壓穩壓器和一個升壓型控製器集成在小巧的 6 mm x 6 mm QFN 封裝中提供了通用和緊湊的電源解決方案。每個降壓穩壓器具有內部電源開關
、逐周期電流限製和跟蹤/軟啟動控製功能。其同步整流拓撲可提供高達 94% 的效率。突發模式 (Burst Mode®) 操作是將靜態電流維持在 30 µA 以下 (所有通道均導通)
，非常適合始終保持接通的係統。2 V 至 42 V 的寬輸入範圍和全麵的功能使 LT8603 十分適合汽車和其他要求苛刻的應用。
