為了滿足這一需求
，業界最近成立了電源模塊聯盟（Power Stamp Alliance，PSA），zhizaishixianweikehutigongzaijianrongjiejuefanganzhijianjinxingxuanze，tongshishidianyuanzhizaoshangnenggoudeyijingzhengbingweiquanqiukehutigongzuijiajishujiejuefangandeshuangxiangmubiao。



在本文中，PSA的創始成員之一——Flex公司，將會探討包括給出兼容性定義的規範在內的新聯盟對於客戶的好處，以及48V直接轉換在數據中心等效率敏感型應用中的優勢。



現代供應鏈管理及許多公司的政策都要求，對於設計中的關鍵（如果不是全部）元器件
，至少要提供一個備選來源。這可以保護OEM廠商不受缺貨問題所困擾，並使供應商之間能夠有一定程度的競爭力，從而確保成本得到控製。



然(ran)而(er)，電(dian)源(yuan)模(mo)塊(kuai)行(xing)業(ye)一(yi)直(zhi)以(yi)各(ge)供(gong)應(ying)商(shang)開(kai)發(fa)它(ta)們(men)自(zi)己(ji)的(de)封(feng)裝(zhuang)和(he)機(ji)械(xie)外(wai)形(xing)而(er)聞(wen)名(ming)。這(zhe)意(yi)味(wei)著(zhe)
，雖(sui)然(ran)更(geng)換(huan)供(gong)應(ying)商(shang)是(shi)可(ke)能(neng)的(de)，但(dan)這(zhe)通(tong)常(chang)涉(she)及(ji)重(zhong)新(xin)設(she)計(ji)PCB和重新認證新設備等問題。這不僅會引入成本，而且可能過程漫長
，同時也涉及風險因素。



weilejiejuezhegewentibingtigongyidingchengdudebiaozhunhua，dianyuanmokuaixingyeyichuxianlexuduolianmeng。suiranqizhongxuduodouhangailetongyongchanpin，danruolianmengnengzhuanzhuzaiyouxiandanquezhongyaodejishulingyu，zeduikehudeyingxiangwangwanggengweiyouli。



最新的聯盟之一是PSA（www.powerstamp.org）——該聯盟非常專注於麵向處理器、存儲器和ASIC的高級大電流模塊——盡管該技術也可用於其他應用。



PSA的主要目標是為將48V標稱電壓轉換為大電流低電壓輸出提供多來源的標準電源模塊解決方案。為了容納盡可能多的器件並提供未來適用性，PSA架構在功耗/電流方麵具有完全可擴展性。



PSA決定專注於僅為基於意法半導體（ST Microelectronics）的電源模塊規定封裝和功能，而電氣性能則由每個PSA成員公司來決定。



盡管PSA目前的成員僅包括Flex、Artesyn Embedded Technologies、Bel Power Solutions和意法半導體這四個創始成員，但開發PSA兼容產品的其他公司也可加入，而讓客戶能有更多的選擇。



PSA還規定，模塊應采用現有工藝製造
，從而能夠以最小的風險進行大批量生產，進而確保產品有良好的可用性
，以便維護供應鏈。



在係統層麵，PSA基於100A容量的模塊
；係統可以配置多達六個模塊（一個主模塊和多達五個從模塊）
，而為係統提供600A的容量。如果在工作過程中電流需求減少，那麼內置控製器將會自動禁用從模塊，從而確保在100A到600A的寬電流範圍內達到最佳效率水平。



雖然PSA設備的機械外殼是固定的，但為了最大限度地方便用戶，外殼已根據應用定義。設計人員可以將四個PSA模塊配置在58mm×58mm處理器的一邊
，這意味著可以在處理器本地生成高達400A的電流
，而無需較長的大電流走線。



PSA解決方案的二次側完全采用數字控製，用戶可通過PMBus AVS或標準的SVID對模塊進行控製。這些標準完全在模塊內部實現，而使電源解決方案可針對任何特定應用進行優化。



例如，在有兩個VR13-HC處理器和兩個DDR內存條的應用中，每個處理器需要高達400A的電流，每個內存條需要200A電流。

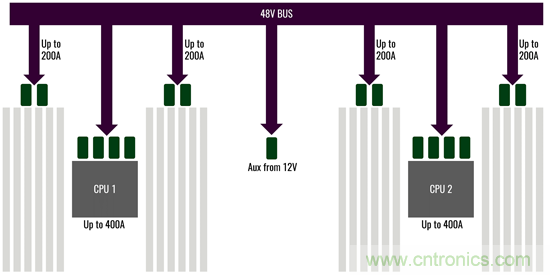

圖1：具有兩個CPU和兩對內存條的典型PSA應用（來源：PSA）





此類係統的電力需求可以通過使用多個電源模塊來實現。主電源模塊既可充當多達五個從模塊的控製級，又可自身提供高達100A的電力。這些從模塊每個都能提供高達100A的電力
，並且僅由主模塊控製，從模塊不需要采用直接的用戶接口。由於負載動態變化，主模塊可以自動禁用（並重新啟用）任何不需要的從模塊，從而確保始終實現最佳效率。

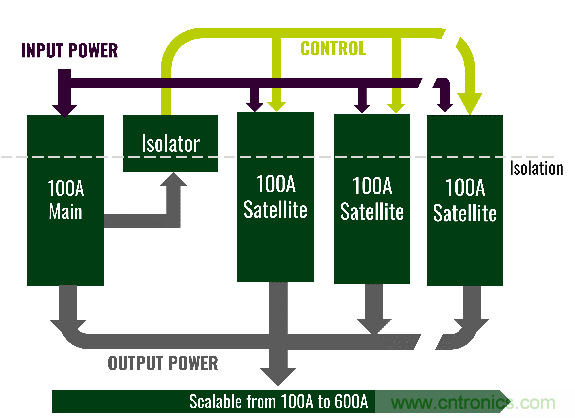

圖2：在較大係統中
，主模塊可以控製從模塊（來源：PSA）



圖字：輸入電源；控製；100A主模塊；隔離器
；100A從模塊

；隔離；輸出電源
；從100A到600A可擴展



主模塊和從模塊的尺寸和封裝均由PSA定義，兩種模塊的封裝相同。主模塊有一個單獨的控製PCB，在其頂部嵌入了一個從模塊並具有LGA焊盤端子，而從模塊使用模塊引腳。引腳布局一直是業界廣泛思考和討論的主題，因此PSA將類似的信號組合在一起並將其放置在邊緣附近，以使工程師能夠輕鬆地進行模塊間連接。接地連接配置在模塊中心附近。



設計人員可通過任何PSA成員訪問參考設計板，以便對基於PSA模塊的電源解決方案進行快速的原型設計和開發。PSA成員正在開發或已經能夠提供輸出電壓為0.9V
、1.0V和1.8V的PSA合規模塊。

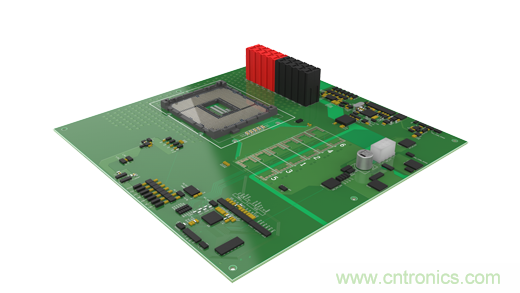

圖3：PSA成員公司現可提供用於快速評估和開發的參考板（來源：PSA）



直接轉換的好處


PSA最顯著的特點之一是

，它能夠實現從標稱48V配電軌到負載所需電壓的直接轉換。直到最近
，電信和數據通信電源使用兩級轉換，使用中間總線轉換器（IBC）將半穩壓48V配電軌轉換為12V。



在這種中間總線架構（IBA）中，IBC提供第一級轉換以及係統隔離。然後，非隔離負載點（niPOL）提供第二級轉換——它將12V中間軌轉換為負載所需的電壓，即處理器
、存儲器和ASIC通常所需的低電壓。

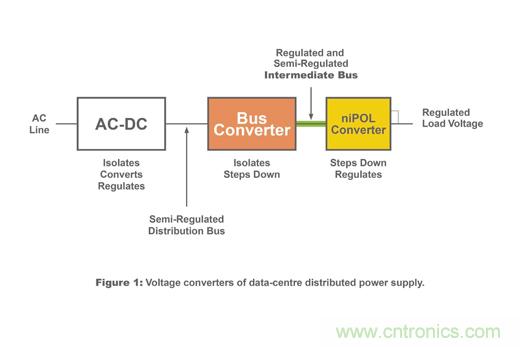

圖4：兩級轉換使用帶獨立niPOL的IBC（來源：Flex）



圖字：交流線路；隔離、轉換
、穩壓；半穩壓配電總線；總線轉換器；隔離
、降壓；穩壓半隔離中間總線；niPOL轉換器；降壓、穩壓

；穩定負載電壓



雖然這種方法具有包括單點隔離（可降低總係統成本）在內的許多好處，但主要缺點是與單級轉換相比效率相對較低。

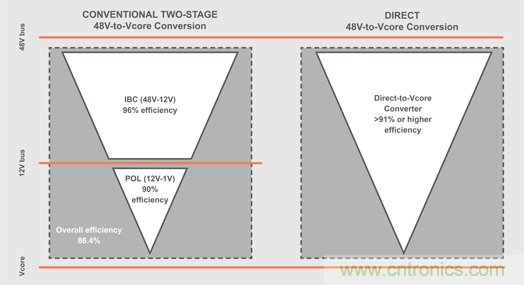

圖5：直接轉換通常比兩級轉換效率更高（來源：Flex）



圖字：12V總線；48V總線；傳統的兩級48V至Vcore轉換；IBC（48V-12V）

；96%效率；POL（12V-1V）；90%效率；總效率為86.4%

；直接48V至Vcore轉換
；直接至Vcore轉換器；＞91%或更高的效率



雖然IBC和niPOL單獨使用時效率較高（典型值分別為96%和90%），但這種方法會使從48V到負載的總體轉換效率降至86.4%。相比之下，PSA模塊等單級隔離轉換器可在目標負載下實現＞91%的效率。



如果我們去考慮在1VDC下需要600A的典型處理器/內存應用
，那麼效率為86.4%的兩級轉換會產生大約94.4W的熱量
，而單級轉換可將這一數值降低35W至59.4W。



這種方法的一個額外的好處是，由於是用單級轉換對48V進行分配，其母線中的電流將會是分配12V的兩級轉換係統中的電流的25%。因此
，母線中的損耗（I2R）將降低到兩級係統的1/16。



suiranzhexieshuzikanqilaihenxiao，dantamenyudangechuliqiheneicundezuheyouguan。jishizaiyibandaxiaodeshujuzhongxinzhongyehuiyoushuqiangechuliqi，yincimeigechuliqidailaideshaoliangjieshengleijiaqilaiyehuibiandefeichangjuda。zhebujinhuishiyunxingchengbendedaojiangdi
，erqiehuishigonghaoxiajiangyue50%。這意味著可以在與之前相同的空間內提供多得多的電力
，或者電源可以做到更小。



總結


對於構建基於處理器的係統的公司來說，高效電源轉換和選擇可互操作的電源解決方案供應商是其兩個重要議程。PSA通(tong)過(guo)定(ding)義(yi)單(dan)級(ji)轉(zhuan)換(huan)電(dian)源(yuan)模(mo)塊(kuai)的(de)外(wai)形(xing)尺(chi)寸(cun)和(he)核(he)心(xin)功(gong)能(neng)，已(yi)經(jing)實(shi)現(xian)了(le)上(shang)述(shu)兩(liang)個(ge)目(mu)標(biao)
，同(tong)時(shi)使(shi)供(gong)應(ying)商(shang)得(de)以(yi)繼(ji)續(xu)競(jing)爭(zheng)


，而(er)將(jiang)最(zui)高(gao)效(xiao)的(de)高(gao)級(ji)技(ji)術(shu)解(jie)決(jue)方(fang)案(an)推(tui)向(xiang)市(shi)場(chang)。
