DC-DC開關穩壓電路由於其高效率

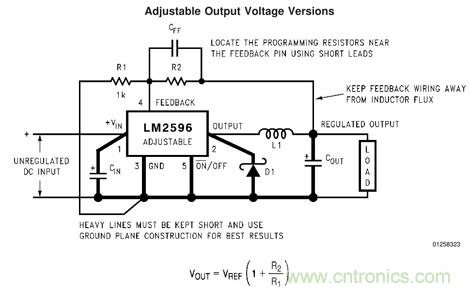

、大電流的優點被廣泛使用。可調DC-DC可以通過調節反饋分壓電阻來調節輸出電壓。圖1是常用DC-DC降壓穩壓芯片LM2596-Adj的典型應用電路，通過調節R1和R2就可以得到所需輸出電壓。

有時候我們需要動態調節輸出
，最簡單的方法就是把電阻換成電位器，通過手動調節的方式
，動態調節輸出電壓。



然而，在係統應用中，電源電壓調節必須要實現數字控製
，就是我們常說的數控開關穩壓電源。很多新手都懂得使用單片機
、DAC
、DC-DC電路，當要做一個數控開關穩壓電路的時候
，往往想到使用數字電位器。可是，數字電位器往往成本高、分辨率有限、噪聲大、不常用等缺點
，用到數控穩壓電路裏就不太理想。



如果我們能夠設計出一種可以用電壓調節輸出的開關穩壓電路，然後用DAC來控製調節電壓，那麼就很容易實現。問題是我們不可能自己重新設計一個DC-DC，如果能把現成的DC-DC集成芯片
，通過修改外圍電路的方式，來實現用電壓來控製輸出，那麼問題就得到解決。下麵

，我還是以LM2596-Adj為例
，看看怎樣把LM2596-Adj改裝成可數控的開關穩壓電源。





圖2

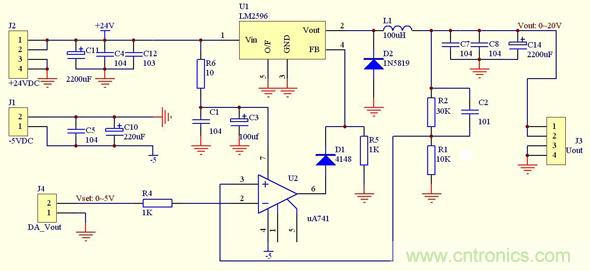

圖2就是把LM2596-adj改裝成電壓控製的DC-DC電路。與圖1電路不同的是，這裏的反饋回路串入了一個運放
，該運放組成一個比較電路，把電阻R1、R2的分壓反饋信號與設定電壓Vset進行比較，然後運放輸出的調整電壓通過一個二極管反饋到LM2596的FB腳。由於反饋信號加在運放的同相輸入端，到達FB引腳的反饋信號極性沒有改變，在整體來看還是負反饋
，所以輸出電壓同樣可以穩定。再根據運放的“虛短虛斷”，運放的輸入電壓V+ = V- ，也就是說輸出電壓：Vout = Vset(1+R2/R1)。



相對於圖1
，輸出電壓公式中芯片內部的Vref變成了外部可控的Vset，相當於把芯片的內部基準電壓“移”到了外部

，通過DAC可以很方便地調節Vset。



電路中運放電源加入了-5V負電壓

，目的是使運放可以輸出達到Vref（1.235V）+ VD1(0.7V)左右，使得輸出電壓可以穩定，D1和R5是為了確保不讓運放輸出的負電壓反饋至FB引腳。如果把運放換成寬電壓的軌對軌運放，則負電壓和D1、R5可以去掉。



quedianshiyouyufankuitongluduoleyigeyunfang，zaochengxinhaodeyixieyanshi
，fankuixinhaodexiangweiyudubianxiao，suoyishuchudianyadewenbohuiyousuozengda，buguozhengtixingnenghaishibucuode。buzhidaoxuanyongdaikuanjiaogaodeyunfanghuibuhuiyousuogaishan。



1、運放工作在比較狀態，例如LM2596輸出16V
，DAC輸出5V
，那麼運放同向端輸入電壓就為4V
，這時運放輸出0狀態，二極管關斷，LM2596處於開環狀態，他的輸出會增大
，直到使運放同向端大於反向端電壓，運放輸出1狀態，使二極管導通，LM2596處於閉環狀態，會減小輸出電壓。這樣直到穩定。



2、運放使用負電壓-5V可以使運放輸出電壓在輸出0狀態的時候低於0.7v
，這樣可以確保D1二極管不會導通。
