隔離在數字電源中的挑戰是在緊湊的麵積下如何快速準確地傳輸數字信號或模擬信號通過隔離邊界。¹ 然而
，傳統光耦的解決方案有帶寬比較低
，電流傳輸比(CTR)會隨溫度和時間發生大幅變化等問題。而變壓器的解決方案有體積龐大、磁飽和等問題。這些問題限製了光耦合器或變壓器在某些高可靠性應用
、緊湊型應用以及長壽命應用中的使用。本文討論利用ADI公司iCoupler?產品的數字隔離技術，來解決在數字電源設計中遇到的這些問題。





在zai設she計ji電dian源yuan時shi，遵zun守shou安an全quan標biao準zhun對dui於yu保bao護hu操cao作zuo人ren員yuan及ji其qi他ta人ren員yuan免mian受shou電dian擊ji和he有you害hai能neng量liang的de侵qin害hai至zhi關guan重zhong要yao。隔ge離li是shi滿man足zu安an全quan標biao準zhun要yao求qiu的de重zhong要yao方fang法fa。許xu多duo全quan球qiu機ji構gou（比如歐洲的VDE和IEC以及美國的UL）規定了不同輸入和輸出電壓（穩態和瞬態）水平的隔離要求。例如，在UL60950中介紹了五類絕緣：







根據控製器的位置，隔離電源控製方式分為原邊控製和副邊控製兩種。表1對比了原邊控製和副邊控製的功能。在下表中

，UVP和OVP分別代表欠壓保護和過壓保護。

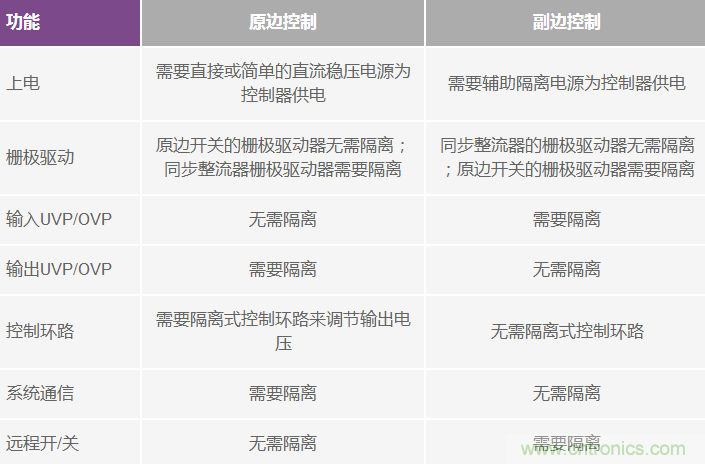

表1. 原邊控製與副邊控製的功能對比





ADP1051是ADI公司先進的數字電源控製器
，具有接口
，麵向中間總線轉換器等高功率密度和高效率應用。基於靈活的狀態機架構，提供眾多頗具吸引力的特性，比如反向電流保護、預偏置啟動
、恒流模式、可調輸出電壓壓擺率、自適應死區時間控製以及伏秒平衡

，與模擬解決方案相比
，減少了大量的外部元件。一般而言，ADP1051更常用於副邊控製，因為它與係統通信非常方便。因此，同步整流器的PWM信號以及檢測等信號無需跨越隔離邊界與係統進行通信。不過在這種情況下，需要輔助電源在啟動階段從原邊向副邊控製器ADP1051提供初始電力。此外
，來自ADP1051的PWM信號需要跨越隔離邊界。下文討論了三種解決方案，即柵極驅動變壓器
、數字隔離器和隔離式柵極驅動器。





圖1顯示了采用柵極驅動變壓器解決方案的數字電源的功能框圖。在此解決方案中

，副邊控製器ADP1051向ADP3654發送PWM信號
，ADP3654是雙通道4 A MOSFET驅動器。ADP3654隨後驅動一個柵極驅動變壓器。柵極驅動變壓器的功能是將驅動信號從副邊傳輸到原邊並驅動原邊MOSFET。輔助隔離電源在啟動階段為ADP1051供電。

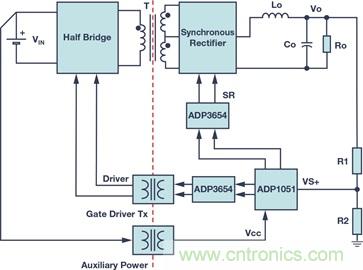

圖1. 采用ADP3654解決方案驅動柵極驅動變壓器。



柵(zha)極(ji)驅(qu)動(dong)變(bian)壓(ya)器(qi)解(jie)決(jue)方(fang)案(an)的(de)優(you)勢(shi)包(bao)括(kuo)延(yan)時(shi)較(jiao)少(shao)，成(cheng)本(ben)更(geng)低(di)。但(dan)需(xu)要(yao)更(geng)仔(zai)細(xi)的(de)柵(zha)極(ji)驅(qu)動(dong)變(bian)壓(ya)器(qi)設(she)計(ji)
，因(yin)為(wei)變(bian)壓(ya)器(qi)每(mei)過(guo)一(yi)段(duan)時(shi)間(jian)就(jiu)需(xu)要(yao)複(fu)位(wei)
，否(fou)則(ze)將(jiang)會(hui)飽(bao)和(he)。對(dui)於(yu)半(ban)橋(qiao)拓(tuo)撲(pu)的(de)柵(zha)極(ji)驅(qu)動(dong)變(bian)壓(ya)器(qi)設(she)計(ji)
，經(jing)常(chang)采(cai)用(yong)雙(shuang)端(duan)變(bian)壓(ya)器(qi)，如(ru)圖(tu)2所示。

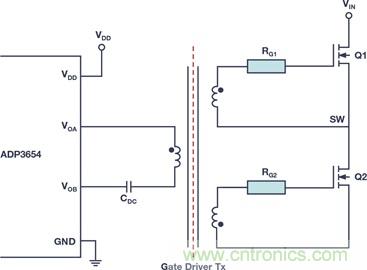

圖2. 雙端柵極驅動變壓器。



圖2所示為由ADP3654驅動的柵極驅動變壓器的電路。ADP3654的輸出和輸出通過隔直電容連接到柵極驅動變壓器。考慮到所有工作條件下所需的最大伏秒數，為半橋選擇最大50%的占空比。選擇磁芯後，可以使用下方的公式1計算初級繞組NP的數量：





其中，是初級繞組兩端的電壓，是開關頻率， 是半個開關周期內的峰峰磁通密度變化
，是磁芯的等效橫截麵積。當驅動為高電平且驅動為低電平時，Q1開啟，Q2關閉。當驅動為高電平且驅動為低電平時，Q2開啟

，Q1關閉。需要注意的是，該柵極驅動變壓器適用於對稱半橋，不適用於非對稱半橋或其他有源鉗位拓撲。





圖3顯示了實施數字隔離器解決方案的數字電源的功能框圖。雙通道數字隔離器ADuM3210用作數字隔離
，可將來自副邊控製器ADP1051的PWM信號傳輸到原邊半橋驅動器。

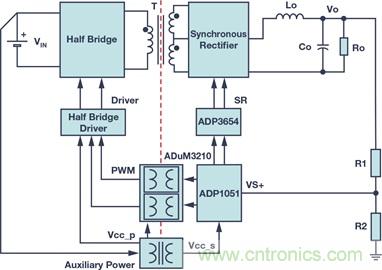

圖3. 數字隔離器解決方案。



相(xiang)比(bi)複(fu)雜(za)的(de)柵(zha)極(ji)驅(qu)動(dong)變(bian)壓(ya)器(qi)設(she)計(ji)，數(shu)字(zi)隔(ge)離(li)器(qi)解(jie)決(jue)方(fang)案(an)尺(chi)寸(cun)更(geng)小(xiao)
，可(ke)靠(kao)性(xing)更(geng)高(gao)


，使(shi)用(yong)更(geng)簡(jian)單(dan)。此(ci)解(jie)決(jue)方(fang)案(an)沒(mei)有(you)占(zhan)空(kong)比(bi)限(xian)製(zhi)
，也(ye)沒(mei)有(you)飽(bao)和(he)問(wen)題(ti)。由(you)於(yu)節(jie)省(sheng)了(le)50%以上的PCB空間
，因此可實現高功率密度設計。





為了進一步簡化設計
，集成了電氣隔離和強大柵極驅動功能的4A隔離式半橋柵極驅動器ADuM7223提供獨立的隔離式高端和低端輸出。圖4顯示了隔離式柵極驅動器解決方案。

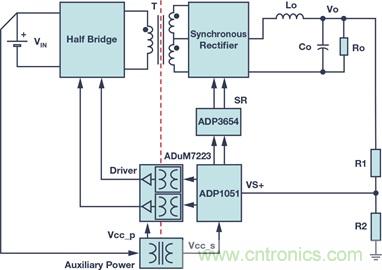

圖4. 隔離式柵極驅動器解決方案。



在圖5中
，將ADuM7223隔離式柵極驅動器配置為自舉柵極驅動器來驅動半橋。是外部自舉二極管
，是外部自舉電容。在低端MOSFET Q2開啟的每個周期內，會通過自舉二極管為自舉電容充電。為最大限度降低功耗

，需要使用正向壓降低且反向恢複時間短的超快二極管。

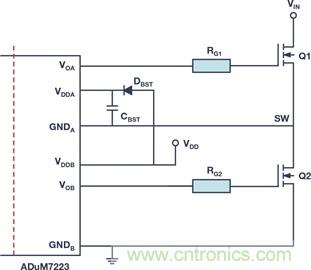

圖5. 隔離式柵極驅動器配置為自舉柵極驅動器。





由(you)於(yu)原(yuan)邊(bian)控(kong)製(zhi)無(wu)需(xu)輔(fu)助(zhu)隔(ge)離(li)電(dian)源(yuan)，並(bing)且(qie)具(ju)有(you)簡(jian)單(dan)的(de)控(kong)製(zhi)架(jia)構(gou)，因(yin)此(ci)在(zai)某(mou)些(xie)低(di)成(cheng)本(ben)應(ying)用(yong)中(zhong)
，原(yuan)邊(bian)控(kong)製(zhi)更(geng)為(wei)普(pu)遍(bian)。根(gen)據(ju)隔(ge)離(li)控(kong)製(zhi)路(lu)徑(jing)

，下(xia)文(wen)論(lun)述(shu)了(le)三(san)種(zhong)解(jie)決(jue)方(fang)案(an)：線性光耦合器、普通光耦合器（帶標準放大器）以及隔離式放大器。





隔離數字電源中的輸出電壓通常需要快速準確的隔離反饋。光耦合器經常用於將來自副邊的模擬信號發送到原邊，但其CTR會隨著溫度而發生極大變化

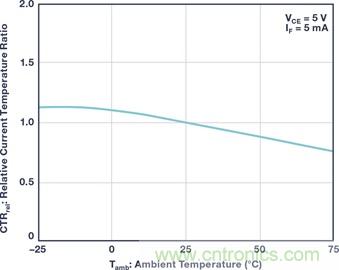

，且性能也會隨著時間推移而下降。圖6顯示了TCET1100的歸一化CTR與環境溫度特性。在該圖中，CTR的變化率在–25°C到+75°C的範圍內會超過30%。



圖6. TECT1100的歸一化CTR與溫度。



如(ru)果(guo)在(zai)反(fan)饋(kui)環(huan)路(lu)中(zhong)直(zhi)接(jie)使(shi)用(yong)普(pu)通(tong)光(guang)耦(ou)合(he)器(qi)來(lai)傳(chuan)輸(shu)輸(shu)出(chu)電(dian)壓(ya)時(shi)，很(hen)難(nan)保(bao)證(zheng)輸(shu)出(chu)電(dian)壓(ya)精(jing)度(du)。而(er)普(pu)通(tong)光(guang)耦(ou)合(he)器(qi)與(yu)誤(wu)差(cha)放(fang)大(da)器(qi)配(pei)合(he)使(shi)用(yong)
，一(yi)般(ban)是(shi)傳(chuan)輸(shu)補(bu)償(chang)信(xin)號(hao)而(er)不(bu)是(shi)輸(shu)出(chu)電(dian)壓(ya)信(xin)號(hao)。而(er)ADP1051在芯片內部已實現了數字環路補償
，因此不再需要補償信號。一種解決方案是使用線性光耦合器來線性傳輸輸出電壓
，如圖7所示。但線性光耦合器成本高昂，這意味著用戶必須支付額外費用。

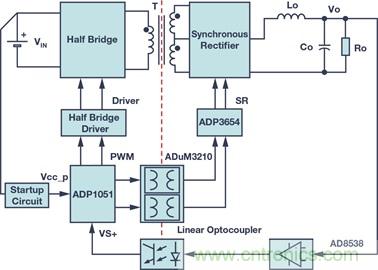

圖7. 線性光耦合器解決方案。





另外可使用一個普通光耦合器和一個標準放大器來實現原邊控製電路

，如圖8所示。在本例中，可實現高輸出電壓精度
，不會因為光耦合器的CTR溫度變化而發生大幅變化。測量結果表明
，輸出電壓變化範圍為±1%，當CTR範圍為100%-200%。

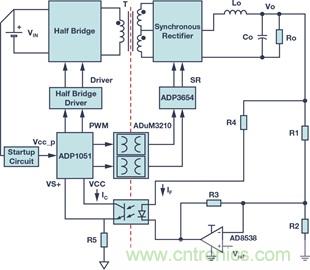

圖8. 光耦合器（帶放大器）解決方案。



CTR公式如下





當CTR隨(sui)溫(wen)度(du)而(er)變(bian)化(hua)時(shi)，放(fang)大(da)器(qi)的(de)輸(shu)出(chu)將(jiang)補(bu)償(chang)此(ci)變(bian)化(hua)以(yi)保(bao)持(chi)輸(shu)出(chu)電(dian)壓(ya)的(de)高(gao)精(jing)度(du)。需(xu)要(yao)注(zhu)意(yi)的(de)是(shi)，放(fang)大(da)器(qi)的(de)穩(wen)定(ding)工(gong)作(zuo)點(dian)和(he)擺(bai)幅(fu)範(fan)圍(wei)應(ying)設(she)計(ji)得(de)足(zu)以(yi)滿(man)足(zu)CTR隨溫度而變化的要求

，以防放大器的輸出飽和。





第三種解決方案是隔離式放大器
，比如圖9所示的ADuM3190。ADuM3190是(shi)一(yi)種(zhong)隔(ge)離(li)式(shi)放(fang)大(da)器(qi)，與(yu)光(guang)耦(ou)合(he)器(qi)相(xiang)比(bi)，具(ju)有(you)高(gao)帶(dai)寬(kuan)和(he)高(gao)精(jing)度(du)的(de)特(te)性(xing)，因(yin)此(ci)非(fei)常(chang)適(shi)合(he)具(ju)有(you)原(yuan)邊(bian)控(kong)製(zhi)器(qi)的(de)線(xian)性(xing)反(fan)饋(kui)電(dian)源(yuan)。與(yu)常(chang)用(yong)的(de)光(guang)耦(ou)合(he)器(qi)和(he)分(fen)流(liu)穩(wen)壓(ya)器(qi)解(jie)決(jue)方(fang)案(an)相(xiang)比(bi)，該(gai)解(jie)決(jue)方(fang)案(an)在(zai)瞬(shun)態(tai)響(xiang)應(ying)

、功率密度和穩定性方麵均有所提高。隻要設計得當

，ADuM3190可實現±1%的輸出電壓精度。

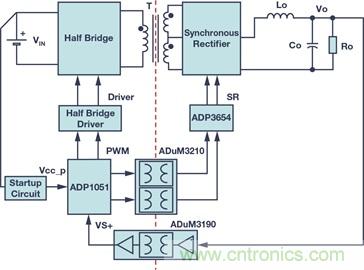

圖9. 隔離式放大器解決方案。





如今由於電信
、網絡及計算機電力係統的安全性、高可靠性、高功率密度以及智能管理的要求日益提高，隔離技術將發揮越來越重要的作用。與傳統的光耦合器和變壓器解決方案相比
，ADI公司的iCoupler ADuM3210、ADuM7223和ADuM3190結合數字電源控製器ADP1051可提供高可靠性、高帶寬和高功率密度的解決方案。
