USB On-the-Go（OTG）是使設備能夠充當主設備或從設備的規範。USB OTG可廣泛應用於PC、智能手機
、ePOS（電子銷售點）和移動電源。主設備或從設備的角色可以根據協議進行改變。數據可從智能手機或相機傳輸存儲到U盤中，當智能手機連接到主設備PC時，智能手機也可以充當從設備。數碼相機照片可直接上傳至打印機
，而無需通過PC傳輸。數據可在“從設備”之間相互傳輸。這在我們的日常生活中十分有用。圖1所示為市售的USB OTG驅動器和USB OTG連接線。

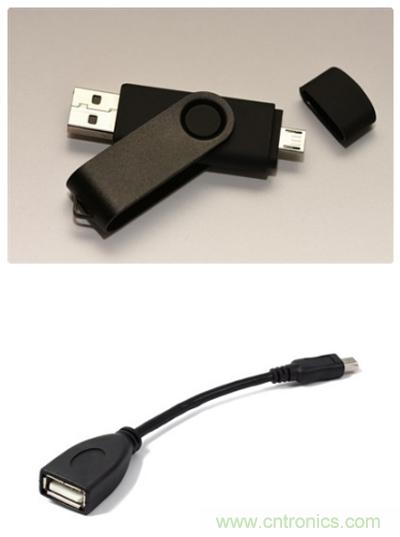

圖1：USB OTG驅動器（左）和USB連接線（右）



OTG功能在便攜式設備中非常流行，其中大部分設備由鋰離子（Li-ion）電池（2.7V至4V）供電。USB OTG電源需要一個升壓轉換器（通常為5V）。



隨著數據傳輸速度不斷提高
，USB Implementers Forum多次更新了電源規格，並於2016年宣布了最新USB OTG設備的USB電源（PD）規範。該USB PD規範規定，5V時的最大電流為3A。TI的TPS61230A高gao效xiao升sheng壓ya轉zhuan換huan器qi可ke涵han蓋gai此ci規gui範fan的de大da多duo數shu應ying用yong。對dui於yu大da多duo數shu便bian攜xie式shi設she備bei來lai說shuo
，由you於yu內nei部bu空kong間jian有you限xian
，所suo以yi封feng裝zhuang尺chi寸cun和he散san熱re性xing能neng就jiu顯xian得de至zhi關guan重zhong要yao。TPS61230A在尺寸和性能（效率、散熱）之間實現了良好平衡，並且滿足了鋰離子電池USB PD的最大5V/2.4A的功率需求
，如圖2所示。

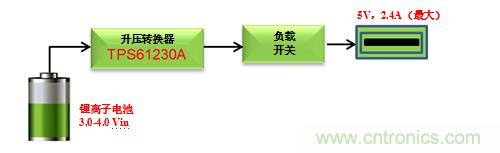

圖2：USB OTG Vbus電源框圖



TPS61230A基於穀值限流模式控製方案，最小開關電流為4.8A。該器件集成了兩個低RDS（on）FET（18mΩ/高速，21mΩ/低速），這使其具有更高的效率和更良好的熱性能。在室溫條件下，VIN = 3.6V，VOUT = 5.0V，IOUT = 2.0A時，隻能實現25℃的升溫，如圖3所示。

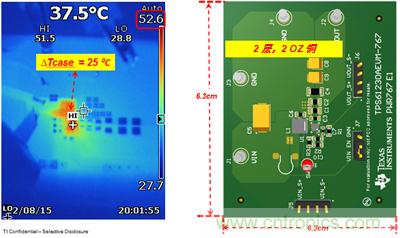

圖3：熱性能和EVM



TPS61230A頻率可高達1.15MHz
，可適用於小尺寸的電感和電容。TPS61230A 為緊湊型

；QFN（四方扁平無引線）2mm×2mm封裝隻有七個管腳。封裝下方的增強型電源總線有助於散熱（熱電阻為56℃/W，電源總線下方有通孔）。TPS61230A 在電力係統中極易設計，而七個管腳使得印刷電路板（PCB）布局極其簡單。

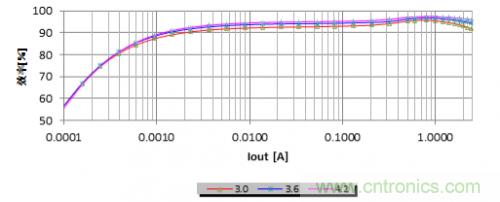

圖4所示為不同輸入電壓的效率曲線。在VOUT = 5V和VIN = 3.6V時
，TPS61230A具有3A的出色輸出容量；效率可高達94％。



圖4：測試條件：VOUT = 5V，L =1μH（XFL4020-102MEB）



總之
，由於高側和低側MOSFET的導通電阻都很低，TPS61230A可使您的設計更加緊湊、更加冷卻、更加強大。
