gonggongchangsuohejuminjuzhuqudegonggongloudaopubianshiyongjixieshoudongkaiguan，youyugezhongyuanyinwangwangchuxianxuduodengpaodianliangchangmingdexianxiang，gushidengpaoshoumingduan，langfeidianliang，weiguojia、單位、個人造成經濟損失，因此
，設計研究一種電路新穎、安全節電、結構簡單、安裝方便的聲光雙控白熾燈節能自動開關顯得相當有必要。
　　
本次介紹的節電開關
，在白天或光線較亮時，節電開關呈關閉狀態，燈不亮；夜間或光線較暗時
，節電開關呈預備工作狀態，當有人經過該開關附近時
，腳步聲、說話聲、拍手聲等都能開啟節電開關。燈亮後經過40秒左右的延時節電開關自動關閉

，燈滅。
　　
該節電開關還有以下幾大特點：采用單線出入，可直接替代原手控開關，不用另接線，方便安裝。聲控靈敏度高
，在其附近的腳步聲
、說話聲等均可將開關啟動。該節電開關全部采用無觸點元件，使用壽命長。節電開關自身耗電小於0.5W，相當的節電。
　　

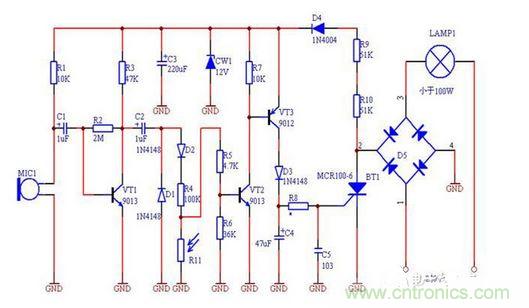

電路原理
　　
話筒MIC1和VT1、R1~R3
、C1組成聲音拾取放大電路。為了獲得較高的靈敏度，VT1 的β值選用大於100。話筒MIC也選用靈敏度高的。R3不宜過小，否則電路容易產生間歇振蕩，C2、D1和D2
、C3構成倍壓整流電路。把聲音信號變成直流控製電壓。R4
、R5和光敏電阻R11組成光控電路。有光照射在R11上時，阻值變小，對直流控製電壓衰減很大。VT2、VT3和R7、D3組成的電子開關截止，C4 內無電荷，單向可控矽MCR截止
，燈泡不亮。在MCR截止時，直流高壓經R9、R10、D4降壓後加到C3、CW1（穩壓管）上端。C3為濾波電容，CW1為穩壓值12~15V的穩壓二極管，保證C3上電壓不超過15V直流電壓。

當無光照射R11 時
，R11 阻值很大
，對直流控製電壓衰減很小，VT2
、VT3等組成的電子開關導通

，D3 也導通，使C4充電。R8、C5和單向可控製MCR、D5~D8 組成延時與交流開關。C4通過R8 把直流觸發電壓加到MCR控製端
，MCR導通
，燈泡點亮。燈泡發光時間長短由C4

、R8 的參數決定
，按圖中所給出的元器件數值（R8為22K），發光30秒左右後，MCR截止，燈熄滅。C5為抗幹擾電容，用於消除燈泡發光抖動現象。
　　

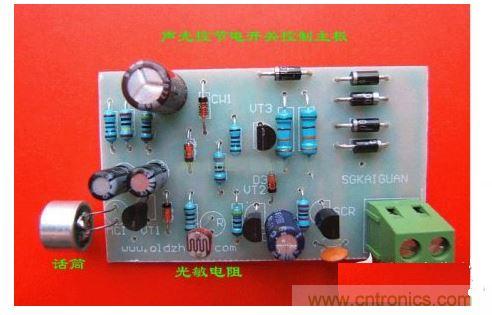

聲光控節電開關控製主板實物圖

編者結語

編者認為這款節電開關比較適合用於樓道、走廊
、洗涮間、cesuodenggonggongchanghe，nengjiedianbingyanchangdengpaodeshiyongshouming。qieqiaqiamibuleputongdejixieshoudongkaiguandengpaoshoumingduan，langfeidianliangdequedian
，juyouhengaodeshiyongjiazhi。dajiaruyouhaodejianjie，huanyingzaixiafangpinglunqutaolun，xihuanDIY的也可嚐試，但要注意安全！
