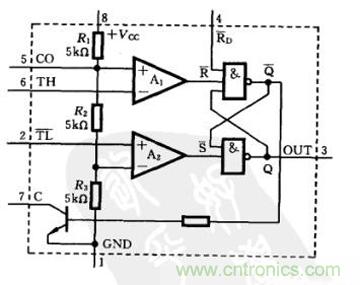

555內部電路

　　

>>>>觸摸開關電路

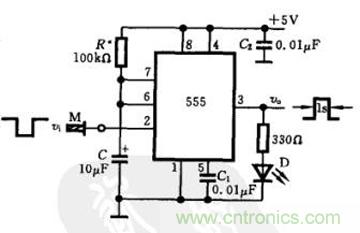

555組成單穩態觸發器可以用作觸摸開關，電路如下，其中M為觸摸金屬片或者導線，無觸發脈衝輸入時，555的輸出V0為“0”
，發光二極管D不亮。當用手觸摸金屬片M時。相當於端口2輸入一個負脈衝
，555的內部比較器A2翻轉，使輸出V0變為高電平“1”，發光二極管亮
，直至電容C上的電壓充到Vc=2Vcc/3為止。二極管亮的時間Tp=1.1RC=1.1s。下圖中電路可用於觸摸報警


，觸摸報時，觸摸控製等，電路輸出信號的高低電平與數字邏輯電平兼容。圖中
，C1為高頻濾波電容


，以保持2Vcc/3的基準電壓穩定，一般取0.01uF, C2用來濾波電源電流跳變引入的高頻幹擾，一般取0.01uF ~0.1uF.

　　

>>>>分頻電路

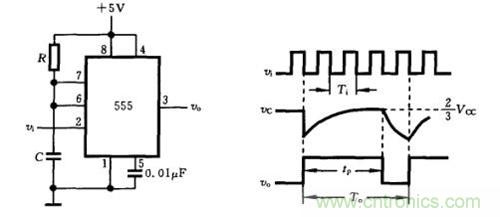

由555組成的單穩態觸發器可以構成分屏係數很大的分頻電路，如下圖
，設輸入信號Vi 為一列脈衝串，第一個負脈衝觸發2端後，輸出V0變為高電平
，電容C開始充電，如果RC>>Ti ,由於Vc 未達到2Vcc/3, V0將一直保持為高電平，T截止。這段時間內，輸入負脈衝不起作用。當Vc 達到2Vcc/3時，輸出V0很快變為低電平
，下一個負脈衝來到，輸出又跳為高電平
，電容C開始充電

，如此周而複始。

　　

輸出脈衝延遲時間tp=1.1RC 輸出脈衝周期T0=NTi

　　

分頻係數N主要由延遲時間tp決定，由於RC時間常數可以取得很大，故可獲得很大的分頻係數。

　　

>>>>兩級定時器

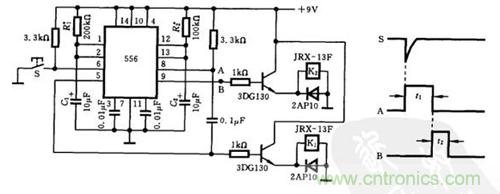

如下是由一片556（雙555）組成的兩級定時器電路，第一級定時器被開關S觸發時產生延遲脈衝A驅動繼電器K1, A的延遲時間 t1 = ~1.1 R1xC 1

　　

A 脈衝結束時產生的負跳變又觸發第二級定時器，產生延時脈衝B,驅動繼電器K2 ,B 的延遲時間 t2= ~ 1.1R2xC2

　　

這樣，每觸發一次開關S，可自動完成繼電器K1和K2的啟動與複位，因此該電路可以實現時序操作及控製。
