識別開關回路,理清電源布局的布局規則
發布時間:2016-06-17 責任編輯:susan
【導讀】在(zai)成(cheng)功(gong)的(de)電(dian)源(yuan)設(she)計(ji)中(zhong),電(dian)源(yuan)布(bu)局(ju)是(shi)其(qi)中(zhong)最(zui)重(zhong)要(yao)的(de)一(yi)個(ge)環(huan)節(jie)。但(dan)是(shi),在(zai)如(ru)何(he)做(zuo)到(dao)這(zhe)一(yi)點(dian)方(fang)麵(mian),每(mei)個(ge)人(ren)都(dou)有(you)自(zi)己(ji)的(de)觀(guan)點(dian)和(he)理(li)由(you)。事(shi)實(shi)是(shi),很(hen)多(duo)不(bu)同(tong)的(de)解(jie)決(jue)方(fang)案(an)都(dou)是(shi)殊(shu)途(tu)同(tong)歸(gui),如(ru)果(guo)設(she)計(ji)不(bu)是(shi)真(zhen)的(de)一(yi)團(tuan)糟(zao),多(duo)數(shu)電(dian)源(yuan)都(dou)是(shi)可(ke)以(yi)正(zheng)常(chang)工(gong)作(zuo)的(de)。
當然,這其中也有一些通用性規則,例如:
不要在快速切換信號中運行敏感信號。換言之,不要在開關節點下運行反饋跟蹤。
確保功率載荷跟蹤和接地層大小足以支持當前的電流。
盡量保持至少一個連續的接地層。
使用足夠的通孔(通常以每個通孔1A開始),將接地層相連。

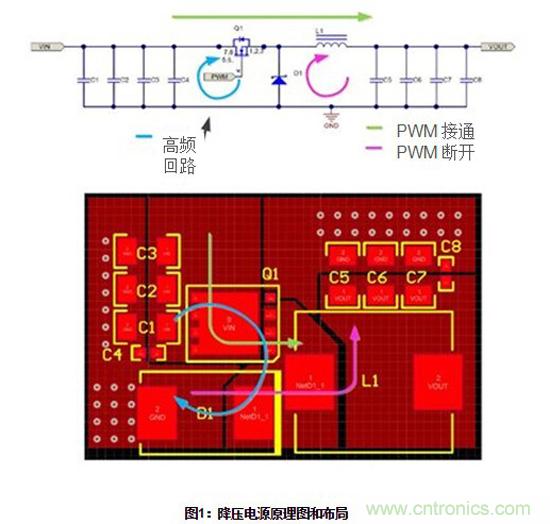

除了這些基本的布局規則,我通常首先會識別開關回路,然後確定哪些回路具有高頻開關電流。圖1所示為針對降壓電源(原理圖和布局)的簡化功率級的一個示例。

降壓電源中存在兩種狀態(假定連續傳導模式):控製開關(Q1)接通時和控製開關斷開時。當控製開關接通時,電流從輸入流至電感器。當控製開關斷開時,電流繼續在電感器流動並流經二極管(D1)。電流連續輸出。
但是存在輸入脈衝電流,這是您在布局中需要關注的部分。在圖1中,此回路被標記為“高頻回路”,並以藍色顯示。您布局的首要目標是將Q1、D1和輸入電容與最短、最低電感回路連接。該回路越小,開關產生的噪聲便越低。如果忽略這一點,電源將不能有效工作。
識別開關回路的規程適用於所有的電源拓撲結構。規程的各個步驟分別是:
在接通狀態確定電流通路。
在斷開狀態確定電流通路。
找到連續電流的位置。
找到斷續電流的位置。
盡量減少斷續電流環路。
此列表中列出了給定功率級配置的關鍵回路:
降壓——輸入電容回路。
升壓——輸出電容回路。
反相降壓 - 升壓——輸入和輸出電容回路。
反激——輸入和輸出電容回路。
Fly-Buck?——輸入電容回路。
SEPIC——輸出電容回路。
Zeta——輸入電容回路。
正激、半橋、全橋——輸入電容循環。
dianyuanbujuzhengruyizhongyishuxingshiyiban,meigerendouyouzijidefangshi,erqiehenduoshihouyehuiqixiao。xuyaoquebaodeyidianshi,zaininquedinggonglvjidelingjianweizhishi,shouxianquedinggaopinkaiguanhuilu;這樣您便可為自己節約時間、免除煩惱。
