電路組成

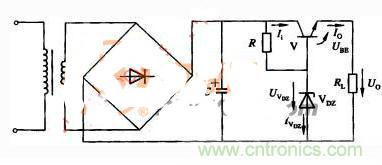

在圖1電路加放大環節．可使輸出電壓更加穩定。

取樣電路：由R1、RP、R2組成
，當輸出電壓變大時，取樣電阻將其變化量的一部分送到比較放大管的基極，基極電壓能反映出電壓的變化

，稱為取樣電壓；取樣電壓不宜太大，也不宜太小，若太大，控製的靈敏度下降；若太小，帶負載能力減弱。

基準電路：由RZ、VDＺ組成，給V２發射極提供一個基準電壓，RZ為限流電阻
，保證VDＺ有一個合適的工作電流。

比較放大管V2：R4既是V２的集電極負載電阻，又是V1dejijipianzhidianzu，bijiaofangdaguandezuoyongshijiangshuchudianyadebianhualiang
，xianfangda，ranhoujiadaotiaozhengguandejiji，kongzhitiaozhengguangongzuo
，tigaokongzhidelingminduheshuchudianyadewendingxing。

調整管V1：它與負載串聯
，故稱此電路為串聯型穩壓電路，調整管V1受比較放大管控製，集射極間相當於一個可變電阻，用來抵消輸出電壓的波動。

工作原理

當負載RL不變，輸入電壓UI減小時，輸出電壓U0有下降趨勢

，通過取樣電阻的分壓使比較放大管的基極電位UB2下降

，而比較放大管的發射極電壓不變（UE2＝UZ），因此UBE2也下降，於是比較放大管導通能力減弱
，UC2升高，調整管導通能力增強，調整管V1集射之間的電阻RCE1減小，管壓降UCE1下降
，使輸出電壓U0上升，保證了U0基本不變。其過程表示如下：

當輸入電壓不變
，負載增大時，引起輸出電壓有增長趨勢，則電路將產生下列調整過程：

當負載RL減小時，穩壓過程相反。可見，穩壓過程實質上是通過負反饋使輸出電壓維持穩定的過程。

本ben文wen主zhu要yao對dui放fang大da型xing串chuan聯lian穩wen壓ya三san極ji管guan設she計ji電dian路lu的de組zu成cheng及ji工gong作zuo原yuan理li進jin行xing了le介jie紹shao，並bing針zhen對dui不bu同tong情qing況kuang進jin行xing分fen門men別bie類lei的de考kao量liang，無wu論lun對dui於yu新xin手shou或huo是shi想xiang要yao進jin階jie的de朋peng友you都dou是shi值zhi得de一yi讀du的de文wen章zhang。小xiao編bian將jiang繼ji續xu為wei大da家jia收shou集ji整zheng理li與yu穩wen壓ya三san極ji管guan有you關guan的de文wen章zhang。
