東芝推出兩款全新小型SOD-962封裝的肖特基二極管

發布時間：2015-08-03 來源：東芝責任編輯：xueqi

【導讀】東芝已推出了肖特基二極管DSF01S30SL（低VF）和DSR01S30SL（低IR），可應用於智能手機和可穿戴式器件等移動設備的電源電路中。SOD-962（SL2，0.62×0.32mm）封裝屬於小型封裝，其體積僅為工業標準SOD-882封裝的三分之一，所以適用於高密度安裝。

圖1：東芝肖特基二極管SOD-962（SL2）

特性/輪廓圖

特性

●低正向電壓：VF=0.41V（典型值） @IF=100mA（DSF01S30SL）

●低反向電壓：IR<350nA（典型值） @VR=30V（DSR01S30SL）

●超低電容快速開關：

Ct=9.3pF（典型值）（DSF01S30SL）

Ct=8.2pF（典型值）（DSR01S30SL）

●使用SOD-962封裝的最佳高密度安裝（SL2，0.63×0.32mm）

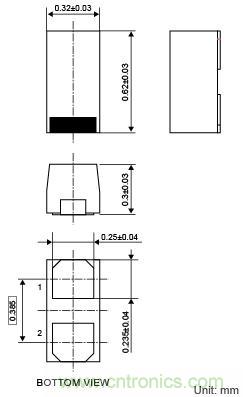

輪廓圖

圖2：東芝肖特基二極管輪廓圖

應用/電路實例

應用

移動計算設備（智能手機、可穿戴式設備等）

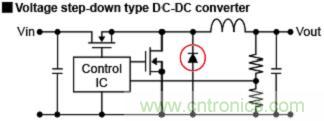

電路實例

圖3：電路實例

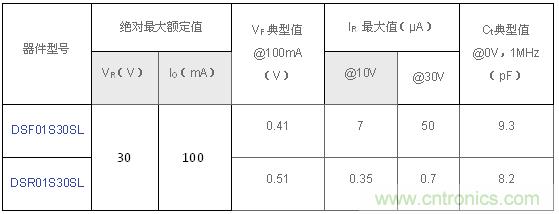

主要規格

圖4：東芝肖特基二極管DSF01S30SL和DSR01S30SL的主要規格

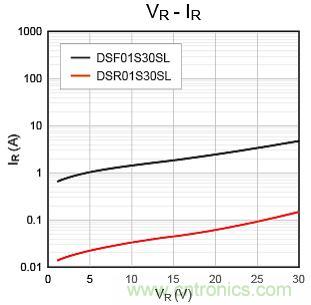

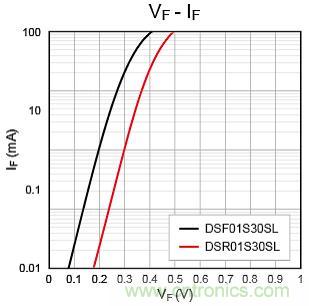

特性曲線

圖5：東芝肖特基二極管DSF01S30SL和DSR01S30SL的特性曲線

圖6：東芝肖特基二極管DSF01S30SL和DSR01S30SL的特性曲線
