半橋式電路中的IGBT尤其多用於電機控製應用。圖騰柱式布局創造出一種需要最佳柵極電阻設計的場景。優化步驟是基於開關功耗、產生的EMI
，直通電流和可導致故障的可能性之間的權衡。所有這些因素都隨應用環境變化，包括母線電壓和開關電流大小，這些綜合起來確定IGBT的大小。IGBT的大小決定器件的寄生元件
，包括相關的電容。一旦知道了寄生參數和係統參數
，就可以選擇最佳的柵極電阻值。



在設計半橋式布局中的柵極驅動時，應該認真考慮圖1中的Rg_on和Rg_off。較低的Rg_on值由於會使IGBT速度更快，因而能夠減少開關能耗。



由於開關時間減少，高電壓和高電流狀況持續的時間較短。然而

，快速開關速度可能導致幾個負麵效應
，比如EMI 增加，並且可能出現意外的直通電流。



在這些負麵效應中

，本博文介紹意外直通電流。如圖1所示，該穿通電流會通過將相反 IGBT柵極充電至超過閥值電壓的點而導致寄生導通。當一顆IGBT導通時
，會對另外一顆IGBT施加上升的dvce/dt電壓 。上升電壓為米勒電容(Cgc)充電。因此
，充電電流可通過以下方程式描述：



Eq˙Icharging = CgcXdvce/dt。



該電流流入柵極電容Cge和Rg_off
，如圖1中的藍線所示。基於Rg_off電阻、Cge，和電流


，IGBT柵極-發射極兩端產生一個電壓。如果柵極-發射極電壓高於IGBT柵極-發射極閥值電壓 (VGEth)，產生直通電流，如圖1中的紅線所示，並據此繪製出綠色波形，如圖2所示。

1

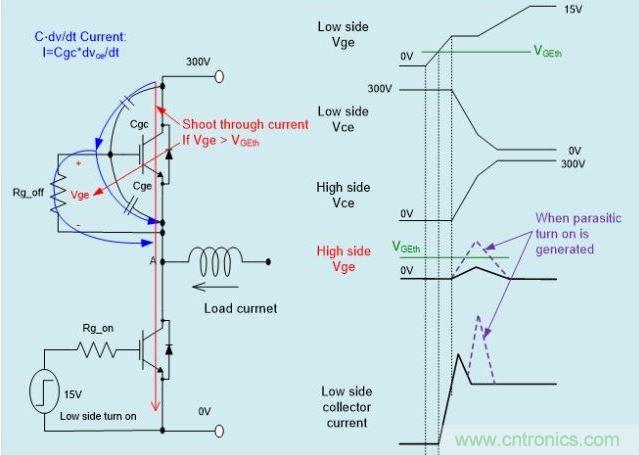

圖1: C˙dv/dt電流和寄生導通

2

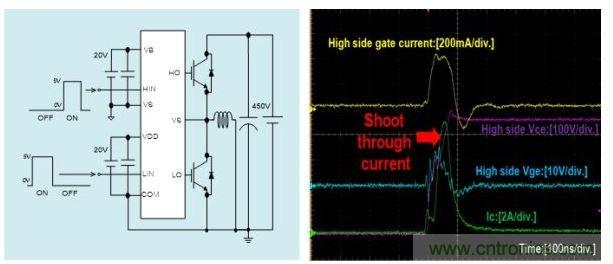

圖2：因C˙dv/dt效應產生穿通電流時的真實開關波形



為了防止出現這種現象
，可以采用的一種方法是增大IGBT VGEth的閥值。然而，IGBT的Vce(sat)行為與VGEth之間存在權衡。增大柵極閥值電壓會導致額外的功耗，因為IGBT飽和電壓Vce(sat)會增大。因此，就效率而言，存在對增大 VGEth的局限性。



因此，應該控製這種現象發生，通過在考慮固定IGBT特性如寄生電容和 VGEth時選擇合適的柵極電阻值實現。

為了優化柵極控製電阻，要求知道影響圖2中觀察到的“Vge bump”的各種外部因素交互。



“Vge bump”電平會因為下列A到D項描述的關係中的因素增大：

3

因素C、D和E與工作條件相關。為了最小化穿通電流和產生的“Vge bump”，應該在最壞的C、D

、E條件下考慮因素A和B。



圖3顯xian示shi如ru何he通tong過guo調tiao節jie柵zha極ji關guan斷duan速su度du將jiang開kai關guan內nei波bo形xing優you化hua到dao基ji本ben消xiao除chu電dian流liu直zhi通tong的de點dian。總zong之zhi，為wei了le阻zu止zhi或huo減jian少shao這zhe種zhong穿chuan通tong問wen題ti
，推tui薦jian采cai用yong幾ji種zhong調tiao節jie方fang法fa，如ru表biao1所示。圖3顯示通過減小Rg_off值的調節方法的實例。推薦采用其他 調節方法，最小化直通電流的效應，同時優化整體開關性能和效率。該表格總結了可以嚐試的調節方法、預期效應和可能缺點。建議嚐試各種調節方法，從而獲得能夠最大化效率同時最小化產生的直通電流和EMI的最佳情況。

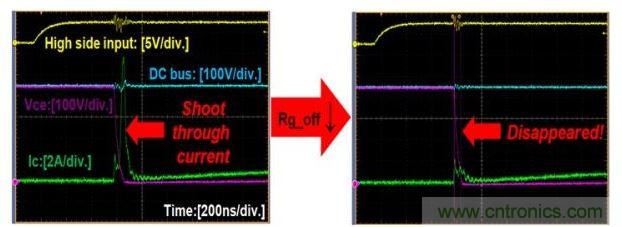

圖3：通過減小Rg_off進行優化的實例
